Opmerking: De beugel van de kogelverbinding
moet zich na de montage boven de zwenkwielarm
bevinden.
5. Draai de grote contramoer vast waarmee de
kogelverbinding aan de hefarm is bevestigd
(Figuur 6).
Opmerking: Houd de kogelverbinding recht
terwijl u de contramoer vastdraait om te zorgen voor
een juiste oscillatie tijdens het omhoog en omlaag
brengen van het maaidek.
4
Aftakasbescherming
monteren en de aftakas
aan de tandwielkast van het
maaidek bevestigen
Geen onderdelen vereist
Procedure
1. Verwijder de 2 tapbouten en borgringen waarmee de
montagebeugels van de aftakasbescherming aan de
tandwielkast zijn bevestigd (Figuur 7).
1. Aftakasbescherming
Opmerking: Bewaar de bevestigingsmaterialen
voor latere montage.
2. Schuif de aftakasbescherming op de aftakas en plaats
de bescherming zoals wordt getoond in Figuur 7.
3. Schuif de mannelijke aftakas in de vrouwelijke
aftakas.
Opmerking: Lijn de montage-openingen in de
ingangsschacht van de tandwielkast uit met de

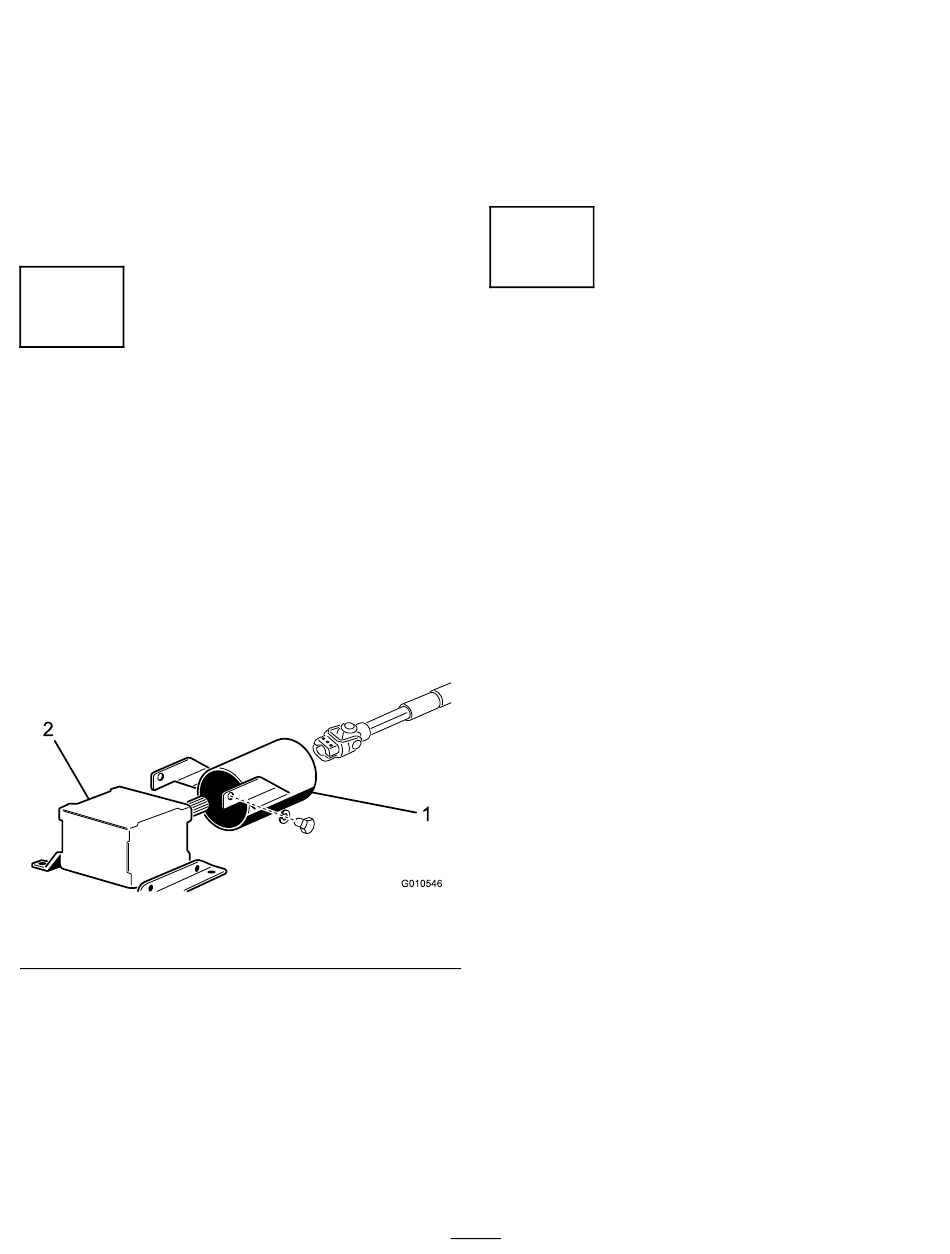

Figuur 7
2. Tandwielkast
openingen in de aftakasschacht en schuif deze in
elkaar.
4. Bevestig deze met een rolpen.
5. Draai de tapbouten en moeren vast.
6. Bevestig de aftakasbescherming aan de tandwielkast
met de 2 tapbouten en borgringen die u eerder hebt
verwijderd.
5
Achtergewicht monteren
Geen onderdelen vereist
Procedure
De tweewielaangedreven maaimachines uit de
Groundsmaster 1000 en 200-series voldoen aan
CEN-norm EN 836:1997, ISO-norm 5395:1990 en
ANSI-norm B71.4-2004 als zij zijn uitgerust met
een achtergewicht. Raadpleeg het schema in de
Gebruikershandleiding van de tractie-eenheid om de
benodigde gewichtscombinaties te bepalen. U kunt de
onderdelen bestellen bij een erkende Toro-dealer.
De tractie-eenheden van de vierwielaangedreven
Groundsmaster 200-serie voldoen zonder extra
achtergewicht aan CEN-norm EN 836:1997, ISO-norm
5395:1990 en ANSI-norm B71.4-2004.
De tractie-eenheden van de tweewielaangedreven
Groundsmaster 3280-D en Groundsmaster 3320 met
serienummer 250000101 tot en met 259999999 voldoen
aan CEN-norm EN 836:1997, ISO-norm 5395:1990 en
ANSI-norm B71.4-2004 als deze zijn uitgerust met de
achtergewichtset (onderdeelnummer 24-5780).
De tractie-eenheden van de tweewielaangedreven
Groundsmaster 3280 en 3320-series met serienummer
260000101 en verder voldoen zonder extra achtergewicht
aan CEN-norm EN 836:1997, ISO-norm 5395:1990 en
ANSI-norm B71.4-2004.
De tractie-eenheden van de vierwielaangedreven
Groundsmaster 3280-D-serie voldoen zonder extra
achtergewicht aan CEN-norm EN 836:1997, ISO-norm
5395:1990 en ANSI-norm B71.4-2004.
12
