stand Float, zet de motor af en stel de parkeerrem
in werking.

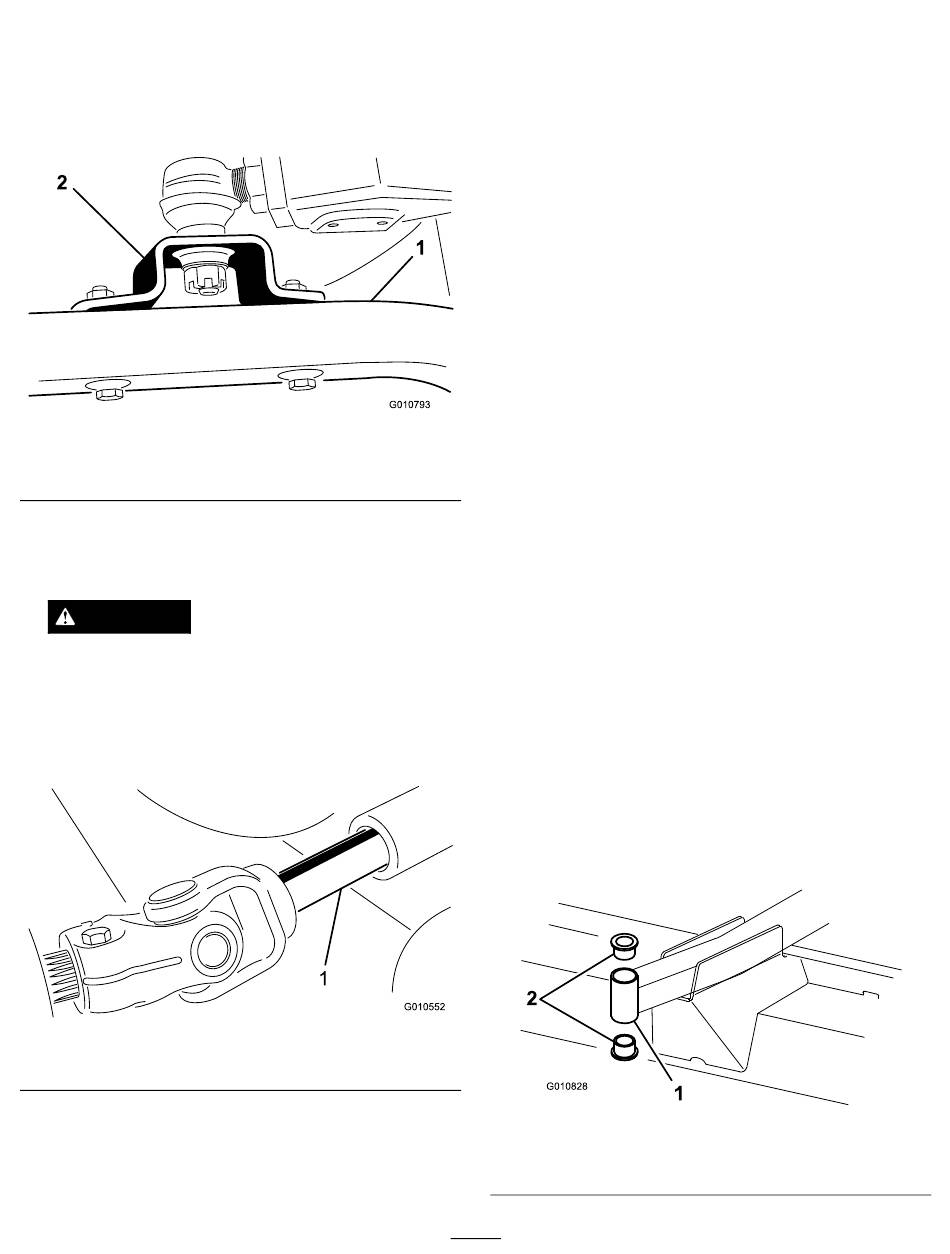

4. Verwijder de tapbouten en borgmoeren waarmee
de beugels van de kogelverbindingen aan de
zwenkwielarmen op het maaidek zijn bevestigd
(Figuur 19).
1. Zwenkwielarm
5. Rol het maaidek bij de tractie-eenheid vandaan en
ontkoppel het mannelijke en vrouwelijke gedeelte
van de aftakas (Figuur 20).
GEVAAR
Als de motor wordt gestart en de aftakas kan
draaien, kan dit ernstig letsel tot gevolg hebben.
U mag de motor niet starten en de aftakashendel
niet inschakelen als de aftakas niet is aangesloten
op de tandwielkast van het maaidek.
1. Aftakas
Figuur 19
2. Beugel van
kogelverbinding
Figuur 20
Het maaidek aan de
tractie-eenheid koppelen
1. Plaats de machine op een horizontaal oppervlak en
zet de motor af.
2. Plaats het maaidek vóór de tractie-eenheid.
3. Schuif de mannelijke aftakas in de vrouwelijke
aftakas (Figuur 20).
4. Zet de hefhendel in de stand Float. Duw de
hefarmen omlaag totdat de openingen in de beugels
van de kogelverbindingen zijn uitgelijnd met de
openingen in de zwenkwielarmen (Figuur 19).
5. Bevestig de beugels van de kogelverbindingen aan de
zwenkwielarmen met de tapbouten en flensmoeren.
Onderhoud van de lagers in de
zwenkwielarmen
In de boven- en onderkant van de buis in de
zwenkwielarmen zitten lagerbussen gedrukt. Deze
lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen zit,
zijn de lagerbussen versleten en moeten deze worden
vervangen.
1. Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond en blokkeer het maaidek
zodat het maaidek niet kan vallen.
2. Verwijder het klemkapje, de afstandsstuk(ken) en de
drukring van de bovenkant van de zwenkwielas.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd. Laat de drukring en afstandsstuk(ken)
onder op de as zitten.
4. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur 21). Tik ook de andere lagerbus uit de buis.
1. Buis van voorste
zwenkwielarm
18
Figuur 21
2. Lagerbussen
