daarna pas helemaal los totdat het deksel eraf komt.
Hiermee voorkomt u dat u per ongeluk de bouten
van de borgringen losdraait.
1. Plaats de machine op een horizontaal oppervlak.
2. Breng het maaidek omlaag, stel de parkeerrem in
werking, zet het tractiepedaal in de neutraalstand en
schakel de aftakas uit. Zet daarna de motor af en
verwijder het sleuteltje uit het contact.
3. Verwijder het deksel van het middelste maaidek.
4. Draai de 2 moeren los waarmee de plaat van de
spanpoelie is bevestigd.
5. Gebruik een inbussleutel en een momentsleutel
en draai de stelmoer van de spanpoelie vast met
47-54 Nm (Figuur 30).
1. Plaat van de spanpoelie
2. Moeren (2)
6. Houd de momentsleutel tegen de riem en draai de 2
moeren vast zodat de plaat stevig op zijn plaats zit.
7. Draai de stelmoer van de spanpoelie los.
8. Plaats het deksel.
De aandrijfriem vervangen
De aandrijfriem van het maaimes, die wordt gespannen
door de verstelbare spanpoelie, is vervaardigd van
zeer duurzaam materiaal. De riem zal echter na vele
bedrijfsuren tekenen van slijtage gaan vertonen. Tekenen
dat een riem aan het slijten is, zijn: gieren tijdens het
draaien van de riem, als de messen slippen tijdens het
maaien, gerafelde randen, schroeiplekken en scheuren.
Vervang de riem als u deze zaken constateert.
Belangrijk: De bevestigingen op de deksels
van deze machine zijn zo ontworpen dat ze op
het deksel blijven zitten nadat de bevestiging is
losgemaakt. Draai alle bevestigingen op een deksel

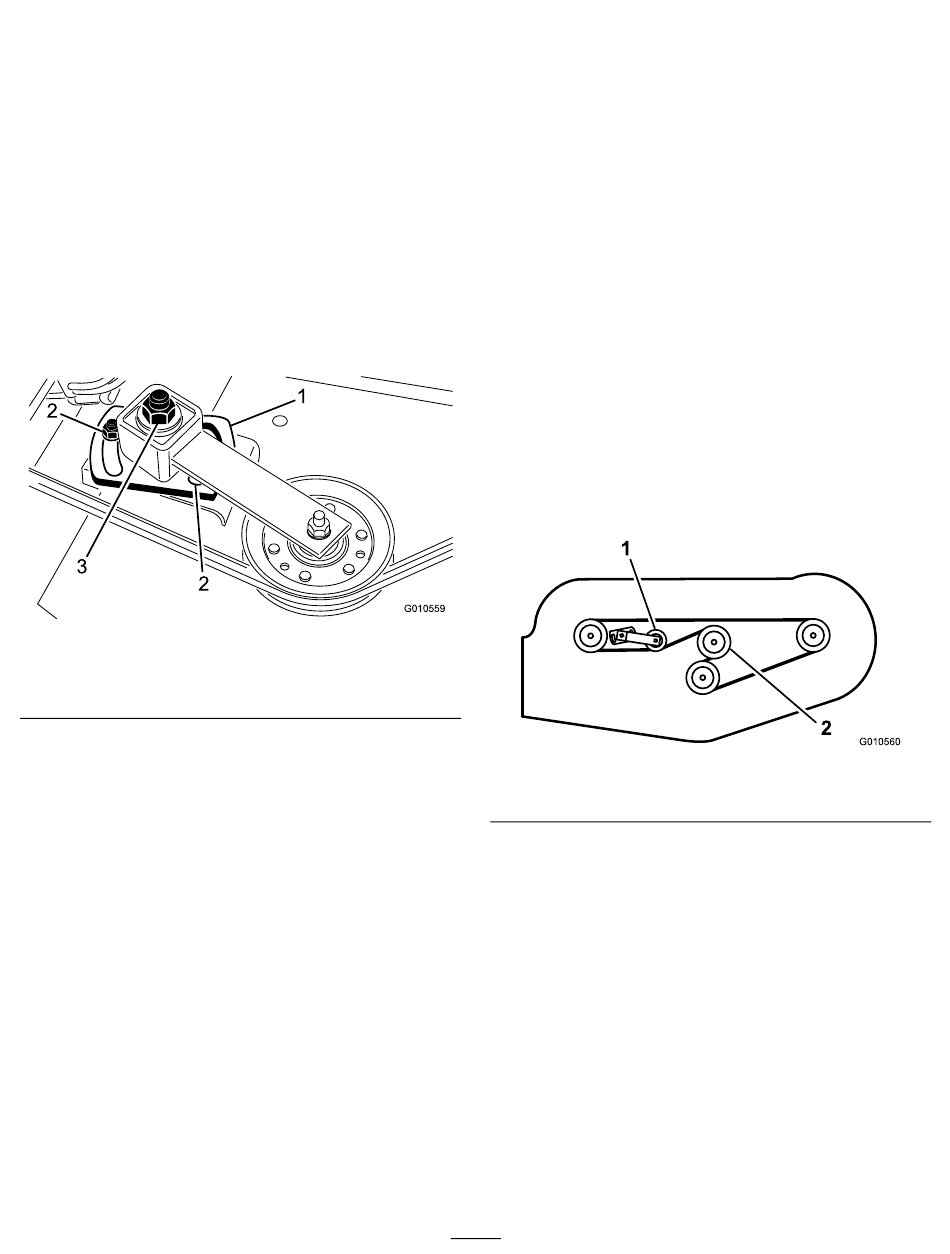

Figuur 30
3. Stelmoer van spanpoelie
een paar slagen losser zodat het deksel loszit maar
nog wel bevestigd is en draai de bevestigingen
daarna pas helemaal los totdat het deksel eraf komt.
Hiermee voorkomt u dat u per ongeluk de bouten
van de borgringen losdraait.
1. Plaats de machine op een horizontaal oppervlak.
2. Breng het maaidek omlaag, stel de parkeerrem in
werking, zet het tractiepedaal in de neutraalstand en
schakel de aftakas uit. Zet daarna de motor af en
verwijder het sleuteltje uit het contact.
3. Verwijder de afdekkappen die boven op het maaidek
zitten.
4. Draai de 2 moeren los waarmee de plaat is bevestigd
en verwijder de oude riem van de poelies.
5. Om een nieuwe riem te plaatsen, moet u de
tandwielkast verwijderen door de 4 slotbouten en
borgmoeren te verwijderen waarmee de basis van de
tandwielkast is bevestigd.
6. Bevestig de nieuwe riem rond de poelie van de
tandwielkast, de spanpoelies, de stationairpoelie en
de verstelbare spanpoelie (Figuur 31).
1
1. Afstelbare spanpoelie
7. Bevestig de behuizing van de tandwielkast met de
slotbouten en borgmoeren.
8. Gebruik een momentsleutel om de spanning van
de spanpoelie tegen de riem aan te passen, zie De
spanpoelie afstellen.
9. Plaats de deksels
23
2
Figuur 31
2. Poelie van de tandwielkast
G010560
