De rollen en het maatwiel
afstellen
Opmerking: Als het maaidek wordt gebruikt op de
maaihoogte van 25 mm of 38 mm, moeten de rollen van
het maaidek worden geplaatst in de bovenste openingen
van de beugel.
De voorrol afstellen
1. Verwijder de tapbout en de moer waarmee de
rolas is bevestigd aan de beugel van het maaidek
(Figuur 10).

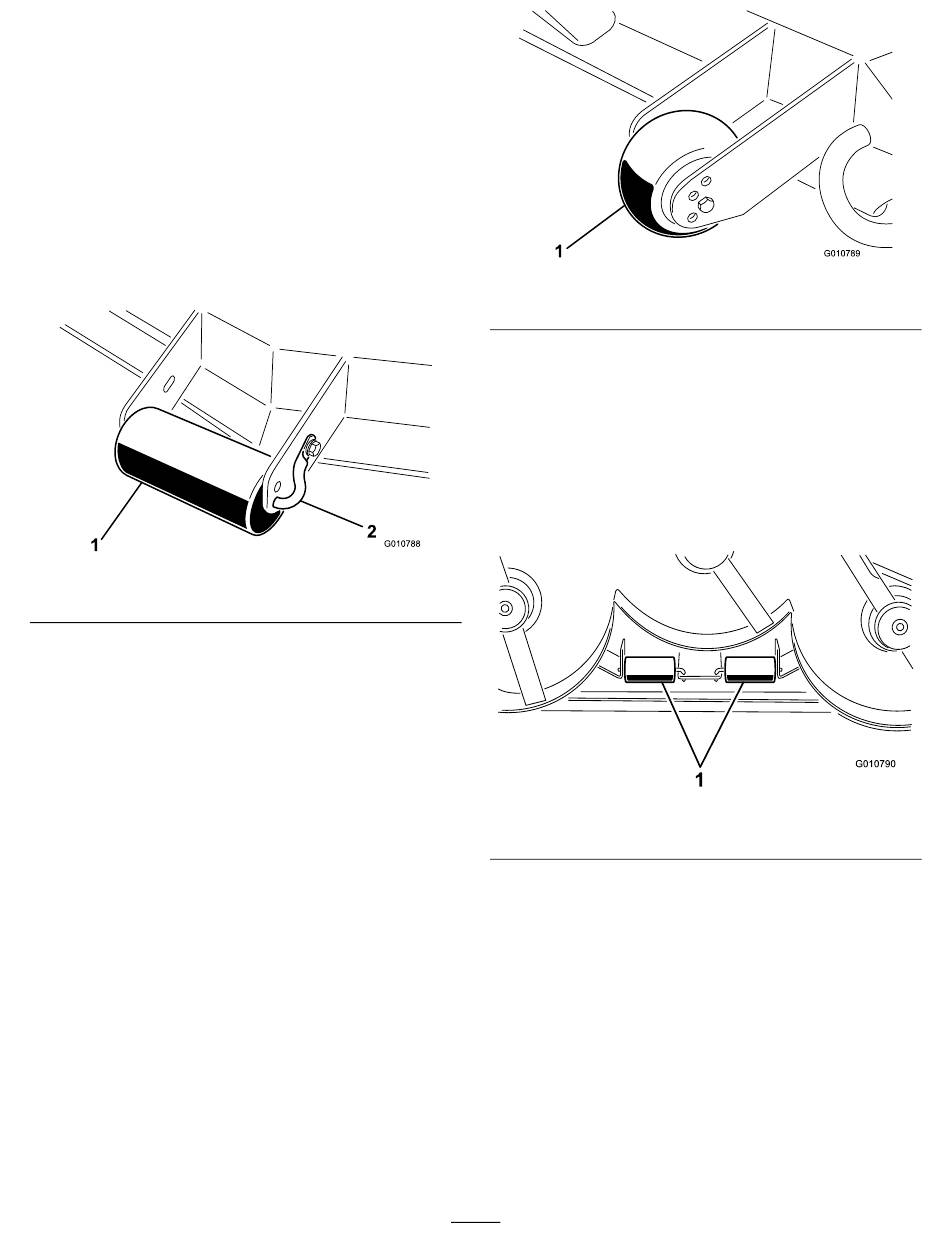

Figuur 10
1. Externe rol
2. Schuif de schacht uit de onderste beugelopeningen,
lijn de rol uit met de bovenste openingen en
monteer de schacht.
3. Bevestig de rolas met de tapbout en de moer aan de
beugel van het maaidek.
Maatwiel voor afstellen
1. Verwijder de tapbout en de moer waarmee het
maatwiel is bevestigd aan de beugels van het
maaidek (Figuur 11).
2. Rolas
1. Maatwiel
2. Houd de rol en het afstandsstuk recht voor de
bovenste openingen in de beugels en zet deze vast
met de tapbout en de moer.
De (interne) achterrollen afstellen
1. Verwijder de borgpennen waarmee de rolassen aan
de beugels aan onderzijde van het maaidek zijn
bevestigd (Figuur 12).
1. Interne rollen
2. Schuif de schachten uit de onderste
beugelopeningen, lijn de rollen uit met de
bovenste openingen en installeer de schacht.
3. Plaats de borgpennen om alles goed vast te zetten.
Smeerolie van de tandwielkast
controleren
De tandwielkast is ontworpen voor gebruik met SAE
80-90 tandwielolie. De tandwielkast is in de fabriek
gevuld met olie; het oliepeil moet echter worden
gecontroleerd voordat het maaidek voor de eerste keer
wordt gebruikt.
15
Figuur 11
Figuur 12
