Kleurlegenda
Boot
Ping-indicator
Vis
Bodem
Bereik
RealVü 3D Down echoloodweergave
In deze echoloodweergave worden driedimensionale beelden
getoond van wat zich onder de transducer bevindt. U kunt deze
weergave als u stilligt gebruiken om alles rondom uw boot te
bekijken.

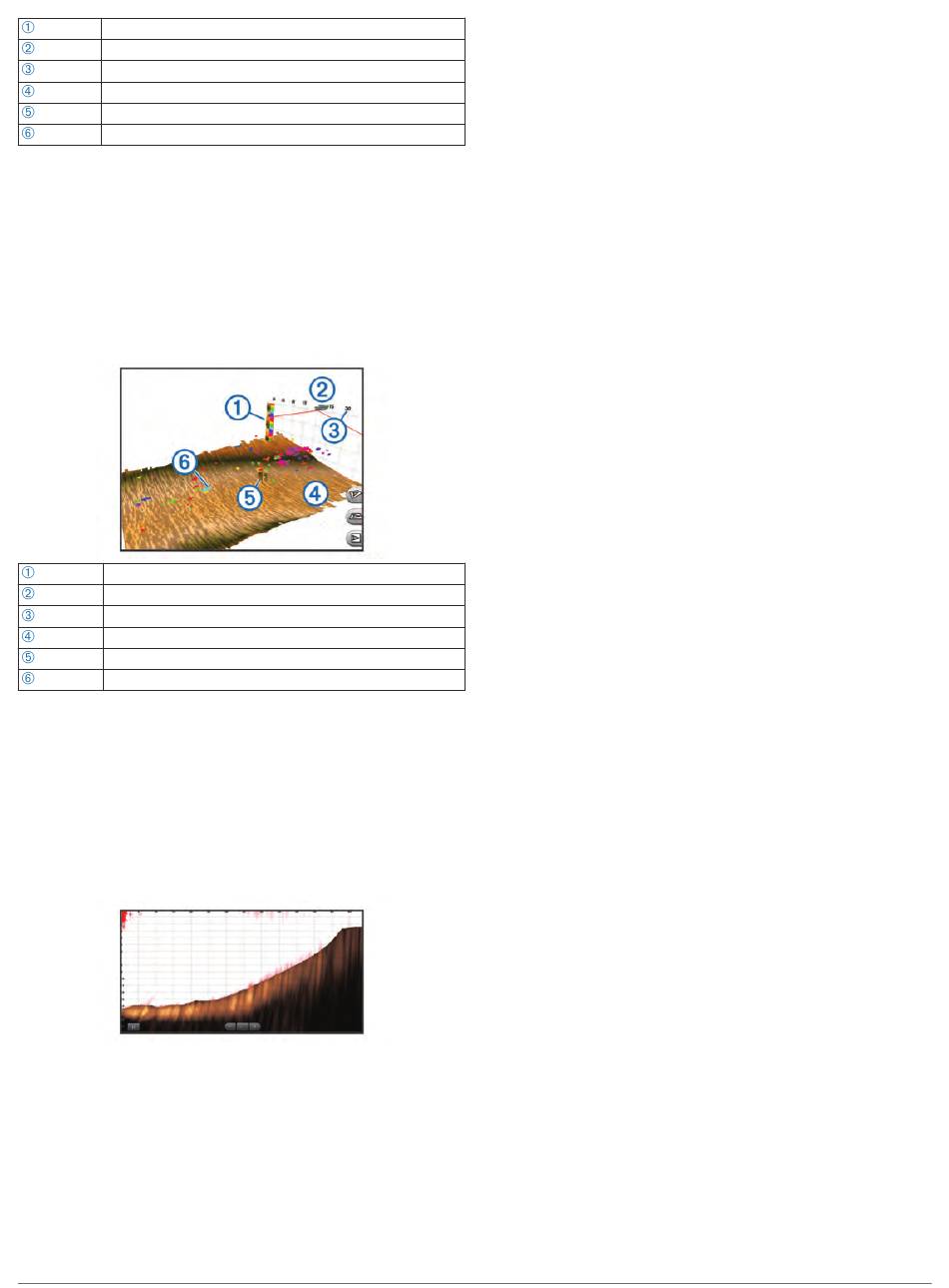

RealVü 3D historische echoloodwaargave
In deze weergave kunt u in 3D zien wat zich achter uw boot
afspeelt terwijl u vaart en de hele waterkolom van bodem tot
oppervlakte in 3D weergeven. Deze weergave wordt gebruikt
om vis te vinden.
Kleurlegenda
Boot
Bereik
Bodem
Structuur
Vis
FrontVü echoloodweergave
De Panoptix FrontVü echoloodweergave vergroot uw kennis van
de situatie door obstakels onder water te tonen, tot maximaal
91 meter (300 feet) voor de boot.
Wanneer u sneller vaart dan 8 knopen, kan het FrontVü
echolood minder goed aanvaringen voorkomen.
Als u de FrontVü echoloodweergave wilt bekijken, moet u een
compatibele transducer, zoals een PS21 transducer, installeren
en aansluiten. U moet mogelijk de software van de transducer
bijwerken.
Het transducertype selecteren
Voordat u het transducertype kunt selecteren, moet u weten
welk transducertype u in uw bezit hebt.
Deze kaartplotter is compatibel met de Garmin ClearVü
transducer en met diverse andere transducers, zoals Garmin GT
transducers, die verkrijgbaar zijn op www.garmin.com. Ga naar
www.garmin.com/transducers
transducers.
Als u een transducer aansluit die bij de kaartplotter is geleverd,
moet u mogelijk het transducertype instellen om het echolood
correct te laten functioneren. Als het toestel uw transducer
Echolood
™
voor informatie over compatibele
automatisch heeft gedetecteerd, wordt deze optie niet
weergegeven.
1
Selecteer vanuit een echoloodweergave MENU >
Echoloodinstelling > Installatie > Transducertype.
2
Selecteer een optie:
• Als u een transducer met dubbele bundel voor frequenties
van 200 of 77 kHz hebt, selecteert u Dubbele bundel
(200/77 kHz).
• Als u een transducer met dubbele frequentie voor
frequenties van 200 of 50 kHz hebt, selecteert u Dubbele
frequentie (200/50 kHz).
• Als u een ander type transducer hebt, selecteert u deze in
de lijst.
Het kompas kalibreren
Voordat u het kompas kunt kalibreren, moet de transducer op
voldoende afstand van de trollingmotor op de as zijn geplaatst
om magnetische interferentie te voorkomen, en in het water zijn
geplaatst. De kalibratie moet voldoende nauwkeurig zijn om het
interne kompas te kunnen gebruiken.
OPMERKING: U moet de transducer op de as monteren om het
kompas te gebruiken. Het kompas werkt niet wanneer u de
transducer op de motor monteert.
OPMERKING: Kompaskalibratie is alleen beschikbaar voor
transducers met een intern kompas, zoals de PS21-TR
transducer.
U kunt uw boot alvast draaien voordat u begint te kalibreren,
maar tijdens het kalibreren moet uw boot 1,5 keer volledig
roteren.
1
Selecteer MENU > Echoloodinstelling > Installatie in een
geschikte echoloodweergave.
2
Selecteer indien nodig Gebruik AHRS om de AHRS-sensor
in te schakelen.
3
Selecteer Kalibreer kompas.
4
Volg de instructies op het scherm.
Een via-punt maken in het echoloodscherm
1
Selecteer een locatie in een echoloodweergave.
2
Selecteer SELECT.
3
Bewerk zo nodig de via-puntgegevens.
De weergave van echoloodgegevens
pauzeren
Selecteer in een echoloodweergave MENU > Echolood
pauzeren.
Echoloodgeschiedenis weergeven
U kunt historische echoloodgegevens in een echoloodweergave
bekijken.
OPMERKING: Niet alle transducers slaan historische
echoloodgegevens op.
1
Selecteer in een echoloodweergave MENU > Echolood
pauzeren.
2
Gebruik de pijlknoppen.
Echoloodgegevens delen
Deze functie is mogelijk niet op alle kaartplottermodellen
beschikbaar.
U kunt de echoloodgegevens bekijken van andere kaartplotters
met een ingebouwde echoloodmodule die zijn verbonden in het
Garmin Marine Network.
Elke op het netwerk aangesloten kaartplotter kan
echoloodgegevens afkomstig van op het netwerk aangesloten
compatibele echoloodmodules en transducers weergeven,
19
