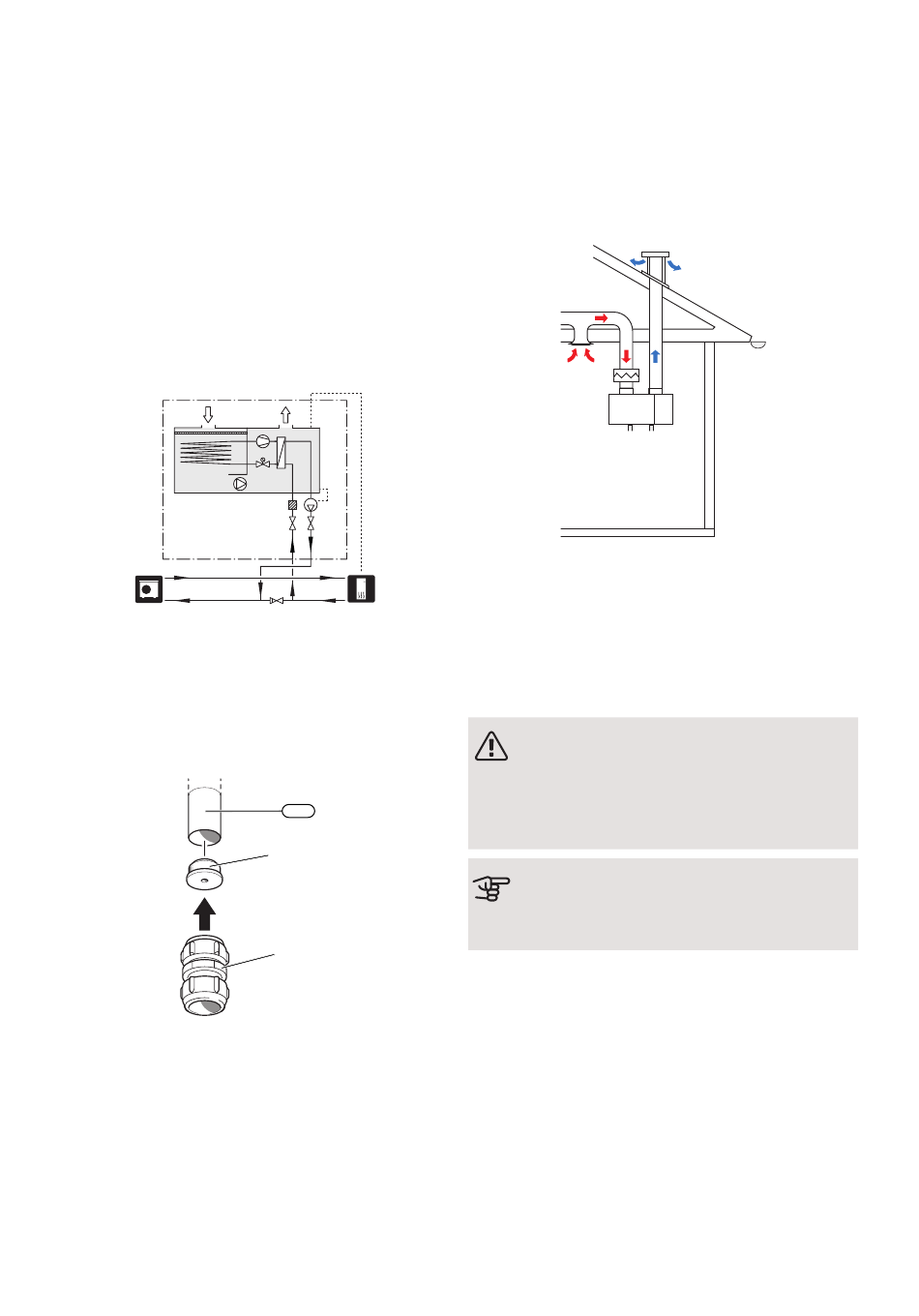

Aansluiting op
binnendeel en
lucht/water-warmtepomp
De aansluiting van het afgiftesysteem, aanvoer (XL8) en
de aansluiting van het afgiftesysteem, retour (XL9) zijn
aangesloten op de retourleiding tussen de binnenmodule
en de lucht/water-warmtepomp. Het vuilfilter moet vóór
de F135 worden geïnstalleerd om te voorkomen dat vuil
in de F135 wordt afgezet. Installeer de afsluiters buiten
de F135 om toekomstige service te vereenvoudigen.
-AZ1
-AZ1
DOORSTROOMBEGRENZER INSTALLEREN
Voor optimale prestaties in VVM310/VVM500 moet de
bijgeleverde doorstroombegrenzer worden geïnstalleerd.
Installeer de begrenzer in de aansluiting van het afgifte-
systeem, retour (XL9) alvorens de knelkoppeling te in-
stalleren.
NIBE F135
-AZ1-HQ1
-AZ1-GP12
-AZ1-QM1
-AZ1-QM2
XL9
Doorstroombegrenzer
Compressiering
koppeling
Installatie afvoerlucht
De F135 moet zijn aangesloten volgens de instructies
in deze handleiding.
De installatie moet worden uitgevoerd volgens de gel-
dende normen en voorschriften.
AFVOERLUCHT
De afvoerlucht aansluiten
De warmtepomp maakt gebruik van de warmte in de
ventilatielucht van het gebouw voor het verwarmen van
het gebouw en warmtapwater terwijl het huis wordt
geventileerd.
De warme lucht wordt van de ruimtes overgebracht naar
de warmtepomp via de afvoerluchtmodule.
Voorzichtig!
Er is een luchtfilter (HQ12) (bijgeleverd), mini-
maal klasse G2, nodig voor de afvoerluchtlei-
ding van deze aansluiting. Het filter moet regel-
matig worden gereinigd.
LET OP!
Het geluid van de ventilator kan worden over-
gedragen via de ventilatiekanalen.
Hoofdstuk 4 | Leiding- en luchtaansluitingen
15
