Nibe F130 Installatiehandleiding
Warmtapwater
Verberg thumbnails
Zie ook voor F130:
- Installatiehandleiding (48 pagina's) ,
- Handleiding voor installateur (44 pagina's) ,
- Gebruikershandleiding (40 pagina's)
Advertenties
Quick Links
Advertenties
Gerelateerde Handleidingen voor Nibe F130
Samenvatting van Inhoud voor Nibe F130

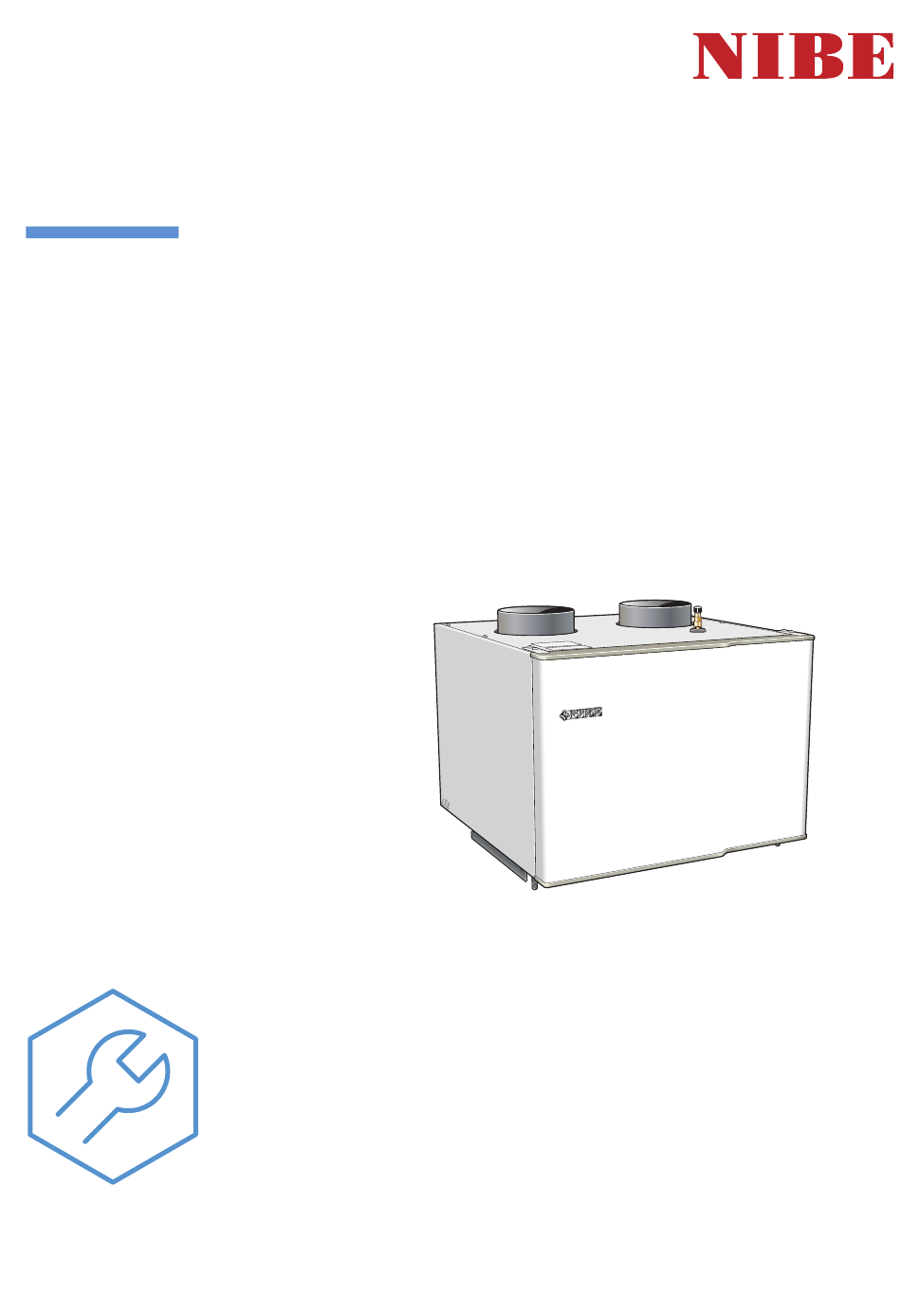

- Pagina 1 Installatiehandleiding Warmtapwaterwarmtepomp NIBE F130 IHB NL 2442-1 731938...
- Pagina 2 Snelgids Navigatie Toets OK (bevestigen/selecteren) Pijlen omhoog/omlaag (verplaatsen/verhogen/verlagen) Toets Terug (terug/ongedaan maken/afsluiten) Een gedetailleerde uitleg van de toetsfuncties vindt u op pagina 23. Het bladeren door de menu' s en het verrichten van diverse instellingen wordt beschreven op pagina 24. Warmtapwatervolume verhogen true Om de hoeveelheid warmtapwater tijdelijk te verhogen, drukt u op het pijtje omlaag tot menu 2 (waterdruppel) en ver-...
- Pagina 3 Afmetingen en ventilatieaansluitingen 5 Elektrische aansluitingen Algemeen Aansluitingen Optionele aansluitingen 6 Inbedrijfstelling en afstelling Voorbereidingen Vullen en ontluchten Inbedrijfstelling en inspectie 7 Bediening - Inleiding Display-eenheid Menusysteem 8 Besturing - Menu's Menu 1 - ventilatie Menu 2 - WARMTAPWATER NIBE F130 Inhoudsopgave...
- Pagina 4 Lees de installateurshandleiding. uitgevoerd. Dit is een vertaling van de originele Serienummer handleiding. De handleiding mag niet Het serienummer vindt u links bovenop de F130. worden vertaald zonder goedkeuring van NIBE. Rechten om ontwerpwijzigingen door te voeren zijn voorbehouden. ©NIBE 2024.
- Pagina 5 ✔ ning Ventilatie, afvoerlucht (pagina 13) Ventilatiestroom instellen Afvoerluchtfilter Ventilatie, omgevingslucht (pagina 14) Onvoldoende druk in het systeem. Warmtapwater Systeem ontlucht Elektriciteit (pagina 17) Aanvoer aangesloten 230 V Circuitzekeringen Aardlekschakelaar Diversen Type installatie NIBE F130 Hoofdstuk 1 | Belangrijke informatie...
- Pagina 6 Bezorging en verwerking Transport INSTALLATIEGEBIED Houd een ruimte van 800 mm vrij aan de voorzijde van het De F130 dient verticaal en droog te worden vervoerd en op- product. Laat ruimte vrij tussen F130 en de muur/andere geslagen. - 40 mm machines/aansluitingen/kabels/leidingen, enz.
- Pagina 7 Geleverde componenten Panelen hanteren VOORPANEEL Draai de schroeven van de bevestigingsplaten boven F130 los. Geluiddemper Filterpatroon Schuif het paneel omhoog. 3. Trek het paneel naar u toe. Luchtaansluiting Chokeflens Ø 22 mm 4-pins aansluiting 6-pins aansluiting Afvoerslang Ø 20 mm...
- Pagina 8 Draai de schroeven op de hoek los. L E K Draai het zijpaneel iets naar buiten. 3. Beweeg het paneel naar buiten en naar achteren. 4. Montage moet in omgekeerde volgorde worden uitge- voerd. Hoofdstuk 2 | Bezorging en verwerking NIBE F130...
- Pagina 9 Montage 4. Schroef de F130 op zijn plek in de beugels met behulp van de bijgeleverde M5-schroeven en -moeren. De warmtepomp wordt aan de muur bevestigd met behulp van de bijgeleverde beugels. De warmtepomp kan ook wor- den geplaatst op een geschikt vlak oppervlak in de buurt van de boiler.
- Pagina 10 Het ontwerp van de warmtepomp XL43 BT77 XL44 BT12 QM25 XF11 XF10 GQ10 EB10 BT76 GP12 BT16 QN20 BT13 XL41 XL42 Hoofdstuk 3 | Het ontwerp van de warmtepomp NIBE F130...
- Pagina 11 Temperatuursensor, condensator uit BT13 Condensorsensor, retourleiding DIVERSEN BT16 Temperatuursensor, verdamper Typeplaatje BT76 Temperatuursensor, ontdooien Serienummerplaatje BT77 Temperatuursensor, binnenkomende lucht Aanduidingen volgens standaard EN 81346-2. 1 Niet zichtbaar op de afbeelding. NIBE F130 Hoofdstuk 3 | Het ontwerp van de warmtepomp...
- Pagina 12 XL43 XL44 NIBE adviseert voor een economische werking alle leidingen tussen de F130 en de boiler te isoleren en goed af te dichten. De isolatie moet minimaal 12 mm dik zijn. LET OP! De leidingsystemen moeten worden schoonge-...
- Pagina 13 Voor meer informatie over aansluiting op de boiler, zie de handleiding daarvan. XL41 of XL42 Doorstroombegrenzer Compressiering koppeling Alternatieve installatie De F130 moet zijn aangesloten volgens de instructies in deze handleiding. AFVOERLUCHT XL42 XL41 AFMETINGEN LEIDING Aansluiting XL41 Warmtapwateraansluiting, aanvoer uitw. Ø...
- Pagina 14 Dit kan leiden tot vocht in het gebouw. Voorzichtig! De afgevoerde lucht van de F130 is koud en kan daarom worden gebruikt om de ruimte waar de lucht vrijkomt te koelen.
- Pagina 15 Het kanaal voor afvoerlucht (afzuigkap) mag niet worden aangesloten op de F130. Om te voorkomen dat etenslucht naar de F130 gevoerd wordt, moet worden gekeken naar de afstand tussen de af- zuigkap en de uitlaatluchtklep. De afstand mag niet minder 5.
- Pagina 16 Ventilatiestromen (afvoerlucht) Sluit de F130 zo aan dat alle afgevoerde lucht, met uitzonde- ring van afgevoerde lucht uit de luchtkanalen van de keuken (afzuigkap), via de verdamper (EP1) in de warmtepomp komt. De ventilatiestroom moet voldoen aan de toepasselijke lan- delijke normen.
- Pagina 17 F130 is aangesloten op een geaarde enkelfasige wandcon- • Ontkoppel de F130 voordat u een isolatietest van de bedra- tactdoos of een permanente installatie. Voor permanente ding in het pand uitvoert. installaties moet vóór de F130 een schakelaar worden ge- plaatst met ten minste een schakelafstand van 3 mm.
- Pagina 18 4. Kantel het voorpaneel ongeveer 30° en bevestig de twee clips aan één kant. Sluit daarna de eenheid en bevestig de twee clips aan de andere kant. Sluit de 4-pins aansluiting aan op XF11 in F130. XF11 3. Sluit het display (AA4) aan op F130.
- Pagina 19 Sluit de sensor aan op de meegeleverde 6-pins aanslui- ting, positie 1 en 2. ting, positie 5 en 6. 3. Sluit de 6-pins aansluiting aan op XF10 in F130. 3. Sluit de 6-pins aansluiting aan op XF10 in F130. F130...
- Pagina 20 AUX2 AUX1 AA2-X13 1 2 3 4 5 6 7 8 9 10 11 12 In het bovenstaande voorbeeld zijn de ingangen AUX1 (X13:1-2) en AUX2 (X13:3-4) op de ingangsprint (AA2) beide gebruikt. Hoofdstuk 5 | Elektrische aansluitingen NIBE F130...
- Pagina 21 3. Wanneer er met het water uit de warmtapwaterkraan u die handmatig starten in menu 5.7. geen lucht meer meekomt, is de F130 vol en kan de kraan worden gesloten. ONTLUCHTEN...
- Pagina 22 LET OP! Vraag om een ventilatieaanpassing om de instellin- gen te voltooien. Ventilatorcapaciteit Beschikbare druk Tillgängligt tryck (Pa) 100% 60% 70% (l/s) Luchtstroom Luftflöde Ventilatorcapaciteit Uitgang Effekt 100% (l/s) Luchtstroom Luftflöde Hoofdstuk 6 | Inbedrijfstelling en afstelling NIBE F130...
- Pagina 23 Bediening - Inleiding Display-eenheid Menusysteem Als de F130 is gestart, komt u in het informatiemenu. Hier wordt basisinformatie over de status van de warmtepomp weergegeven. Datum Klok B C D E Statuspictogrammen Warmtapwatertemp. DISPLAY Instructies, instellingen en bedieningsinformatie worden In het informatiemenu verschijnt: op het display weergegeven.
- Pagina 24 Pijlen om door vensters te scrollen in de startgids Markeer, met de toetsen omhoog en omlaag, een van de pijlen in de hoek linksboven (bij het paginanummer). Druk op de OK-toets om door de vensters in de startgids te bladeren. Hoofdstuk 7 | Bediening - Inleiding NIBE F130...
- Pagina 25 Voorzichtig! De warmtepomp heeft een minimaal ventilatiede- biet nodig om goed te kunnen werken. Een onvol- doende ventilatiedebiet kan tot een alarm leiden en de werking van de compressor blokkeren. NIBE F130 Hoofdstuk 8 | Besturing - Menu's...
- Pagina 26 Om het programma voor een Wanneer de tijd voorbij is, keert de F130 terug naar de modus bepaalde dag te verwijderen, moet de tijd voor die dag wor- die in menu 2.2. is ingesteld.
- Pagina 27 Hier kunt u selecteren hoeveel tijd er moet zitten tussen verhogingen van de warmtapwatertemperatuur. De tijd kan worden ingesteld tussen 1 en 90 dagen. De fabrieksinstelling is 7 dagen. Plaats/verwijder het vinkje bij "geactiveerd" om de functie te starten/uit te schakelen. NIBE F130 Hoofdstuk 8 | Besturing - Menu's...
- Pagina 28 U vindt hier informatie over de 10 meest recente alarmmeldingen. Indien u de bedrijfsstatus in het geval van een alarm wilt bekijken, markeert u het alarm en drukt u op OK. Hoofdstuk 8 | Besturing - Menu's NIBE F130...
- Pagina 29 Dit menu heeft een submenu. MENU 4.9.4 - FABRIEKSINSTELLING Alle instellingen die beschikbaar zijn voor de gebruiker (in- clusief geavanceerde menu's) kunnen hier worden gereset naar de standaardwaarden. Na de fabrieksinstellingen moeten de gebruikersinstellingen worden gereset. NIBE F130 Hoofdstuk 8 | Besturing - Menu's...
- Pagina 30 Fabrieksinstelling snelheid 1: 30 % Fabrieksinstelling snelheid 2: 50 % Fabrieksinstelling snelheid 3: 70 % Fabrieksinstelling snelheid 4: 90 % Installatie omgevingslucht Instelbereik: 30 – 100 % Fabrieksinstelling snelheid 1: 30 % Hoofdstuk 8 | Besturing - Menu's NIBE F130...
- Pagina 31 MENU 5.1.16 - INSTALLATIE installatie Instelbereik: omgevingslucht, afvoerlucht Fabrieksinstelling: omgevingslucht Hier stelt u in hoe de F130 is geïnstalleerd. Dit menu wordt niet gereset als u teruggaat naar de fabrieks- instellingen in menu 4.9.4 of 5.5. MENU 5.5 - FABRIEKSINSTELLING...
- Pagina 32 HOGE OF STORENDE VENTILATIE In geval van een alarm is er een storing opgetreden, die de (AFVOERLUCHTINSTALLATIE) F130 niet zelf kan verhelpen. Op het display ziet u wat voor • Filter (HQ12) verstopt. soort alarm het is en kunt u het alarm resetten.
- Pagina 33 Afschermplaat (bovenzijde) die leidingen/ventilatiekanalen aan het oog onttrekt. HOOGTE 245 MM HOOGTE 345 MM Art.nr. 089 756 Art.nr. 089 757 HOOGTE 445 MM HOOGTE 385 - 635 MM Art.nr. 067 522 Art.nr. 089 758 NIBE F130 Hoofdstuk 10 | Accessoires...
- Pagina 34 Technische gegevens Afmetingen Hoofdstuk 11 | Technische gegevens NIBE F130...
- Pagina 35 5 De waarde kan verschillen, afhankelijk van het dempend vermogen van de ruimte. Deze waarden gelden bij een demping van 4 dB. Overig 1x230 V Afmetingen en gewicht Lengte, voedingskabel Breedte Diepte Hoogte 490 - 515 Gewicht Onderdeelnr. 066 009 EPREL nr. NIBE F130 Hoofdstuk 11 | Technische gegevens...
- Pagina 36 Omgevingslucht Omgevingslucht Model ketel VPD10-150 VPD10-300 Opgegeven tapprofiel Efficiëntieklasse tapwaterverwarming Energiezuinigheid boiler, Jaarlijks energieverbruik boiler, AEC 1 519 Thermostaatinstelling °C Geluidsniveau L binnen Dagelijks elektriciteitsverbruik, Q 4,40 6,90 elec Toegepaste standaarden EN 16147 Hoofdstuk 11 | Technische gegevens NIBE F130...
- Pagina 37 ELEKTRISCH SCHEMA NIBE F130 Hoofdstuk 11 | Technische gegevens...
- Pagina 38 Koud en warm water Verwijderen van de buitenmantel, 7 De boiler aansluiten, 13 Voorbereidingen, 21 Vullen en ontluchten, 21 Leidingaansluitingen De boiler vullen, 21 Koud en warm water De boiler aansluiten, 13 Weergegeven warmtapwatersensor, 19 Leiding- en luchtaansluitingen, 12 Index NIBE F130...
- Pagina 39 Tel. +41 (0)58 252 21 00 biawar.com.pl Tel: +46 (0)433-27 30 00 info@nibe.ch info@nibe.se nibe.ch nibe.se Voor landen die niet in deze lijst staan, kunt u contact opnemen met NIBE Sweden of kunt u kijken op nibe.eu voor meer informatie.
- Pagina 40 Dit is een publicatie van NIBE Energy Systems. Alle productillustraties, feiten en specificaties zijn gebaseerd op informatie beschikbaar op het moment van goedkeuring van de publicatie. NIBE Energy Systems behoudt zich het recht voor op feitelijke of zetfouten in deze publicatie. ©2024 NIBE ENERGY SYSTEMS...
