9. Breng de schroeven die de stroomvoorziening aan de achterzijde van het computerchassis bevestigen opnieuw aan.

10. Sluit de gelijkstroomkabels opnieuw aan (zie

11. Breng het optische station opnieuw aan (zie

12. Breng de computerkap opnieuw aan (zie

13. Sluit de netstroomkabel aan op de stroomaansluiting.


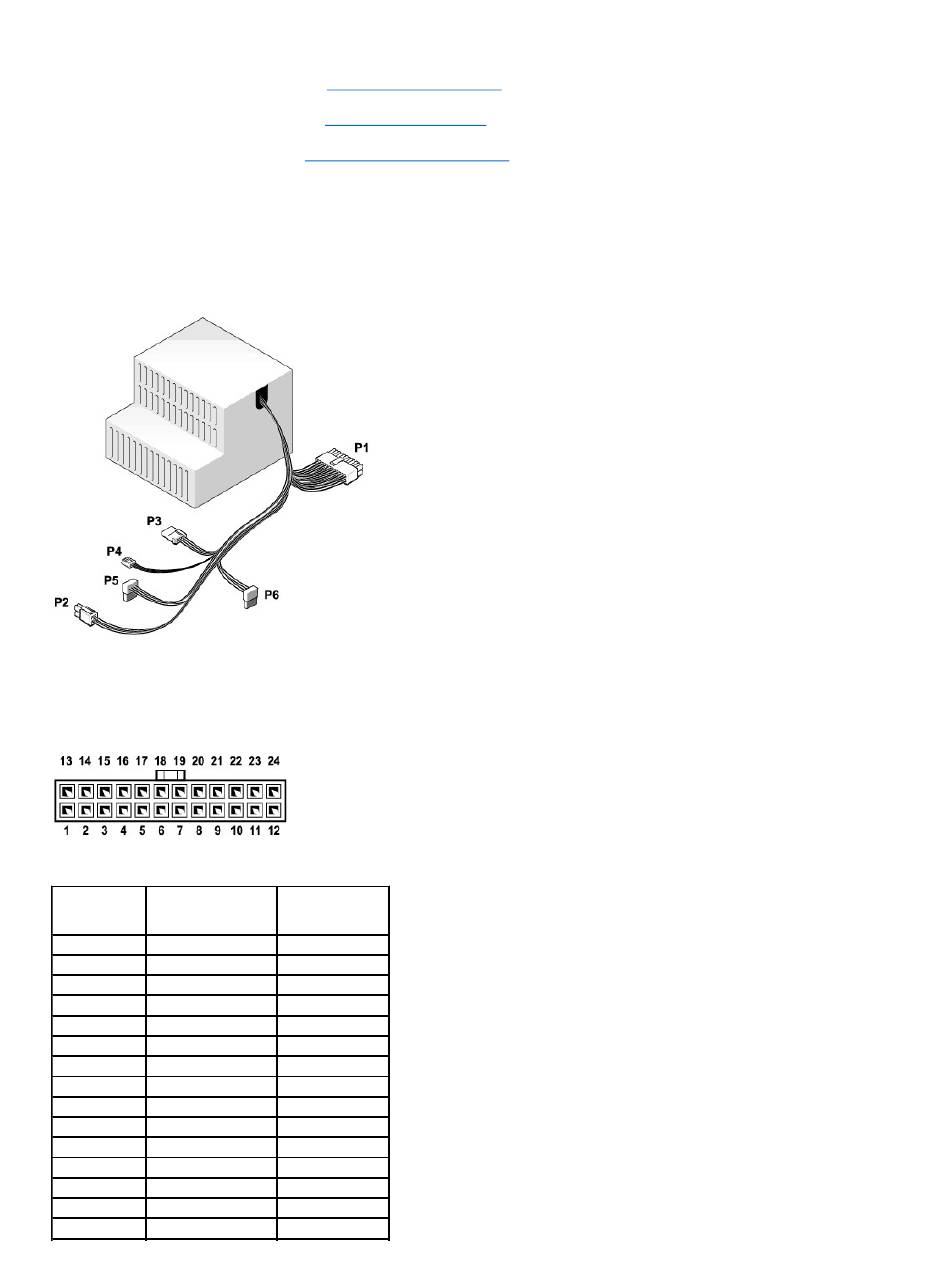

Gelijkstroomaansluitingen



Gelijkstroomaansluiting P1




Pin-nummer
Signaalnaam
1
+3,3 VDC
2
+3,3 VDC
3
GND
4
VCC (+5 V)
5
GND
6
VCC (+5 V)
7
GND
8
PS_PWRGOOD
9
P5AUX
10
V_12P0_DIG
11
V_12P0_DIG
12
+3,3 V
13
+3,3 V
14
-12 V*
15
GND
Onderdelen van het moederbord
Een optisch station
installeren).
De computerkap opnieuw
aanbrengen).

18-AWG-kabel
Oranje
Oranje
Zwart
Rood
Zwart
Rood
Zwart
Grijs
Paars
Geel
Geel
Oranje
Oranje
Blauw
Zwart
voor de locatie van de verschillende stroomingangen).
