Inbedrijfstelling en toepas...
NB
Een volledige beschrijving van de functie is te vinden in
de betreffende parametersecties van deze handleiding.
5
5
De optie Snelle setup geeft toegang tot de 18 belangrijkste
parameters voor de setup van de frequentieomvormer. Na het
programmeren is de frequentieomvormer in de meeste
gevallen bedrijfsklaar. De 18 parameters van de Snelle setup
worden in onderstaande tabel vermeld. Een volledige
beschrijving van de functie vindt u in de betreffende parame-
tersecties van deze handleiding.
Parameter
Par. 0-01 Taal
Par. 1-20 Motorverm. [kW]
Par. 1-21 Motorverm. [PK]
Par. 1-22 Motorspanning*
Par. 1-23 Motorfrequentie
Par. 1-24 Motorstroom
Par. 1-25 Nom. motorsnelheid
Par. 1-28 Controle draair. motor
Par. 3-41 Ramp 1 aanlooptijd
Par. 3-42 Ramp 1 uitlooptijd
Par. 4-11 Motorsnelh. lage begr. [RPM]
Par. 4-12 Motorsnelh. lage begr. [Hz]*
Par. 4-13 Motorsnelh. hoge begr. [RPM]
Par. 4-14 Motorsnelh. hoge begr. [Hz]*
Par. 3-19 Jog-snelh. [TPM]
Par. 3-11 Jog-snelh. [Hz]*
Par. 5-12 Klem 27 digitale ingang
Par. 5-40 Functierelais**
Tabel 5.1: Parameters Snelle setup
*De weergave op het display hangt af van de geselecteerde
waarde in parameter Par. 0-02 Eenh. motortoerental en
Par. 0-03 Regionale instellingen. De standaardinstelling van
Par. 0-02 Eenh. motortoerental en Par. 0-03 Regionale instellin-
50
VLT

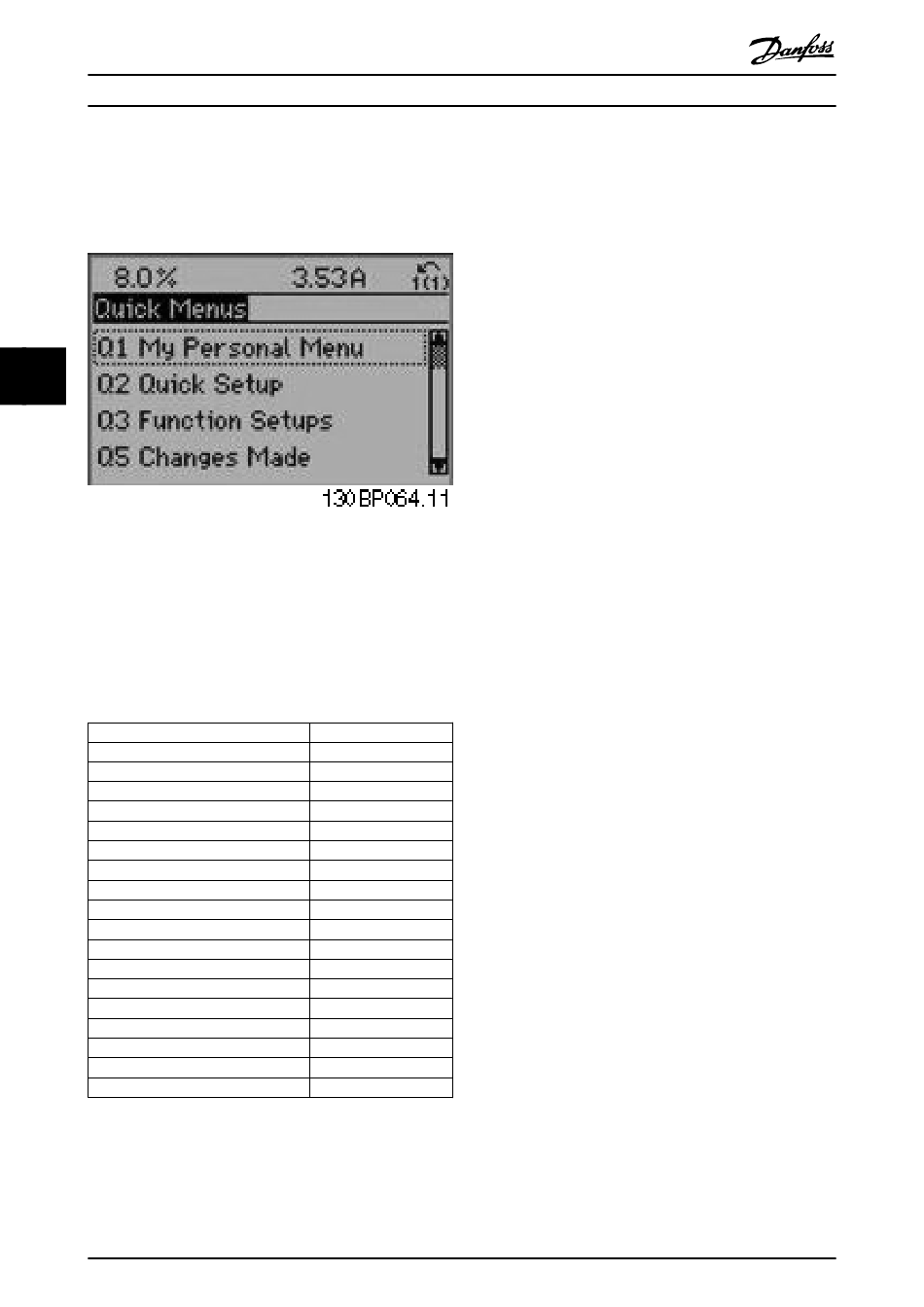

Afbeelding 5.1: Overzicht snelmenu
[Eenh]
[kW]
[pk]
[V]
[Hz]
[A]
[tpm]
[Hz]
[s]
[s]
[tpm]
[Hz]
[tpm]
[Hz]
[tpm]
[Hz]
MG.11.AD.18 –- VLT
®
HVAC Drive Bedieningshandleiding
gen hangt af van de geografische regio waarin de frequentie-
omvormer is geleverd, maar deze kan indien nodig worden
gewijzigd.
** Par. 5-40 Functierelais is een array, waar kan worden
gekozen tussen Relais 1 [0] en Relais 2 [1]. De standaardinstel-
ling is Relais 1 [0] met de standaardfunctie Alarm [9].
Zie de parameterbeschrijving in de sectie Veelgebruikte
parameters.
Zie de VLT HVAC Drive Programmeerhandleiding, MG.11.Cx.yy,
voor uitgebreide informatie over instellingen en programme-
ring.
x = versienummer
yy = taalcode
NB
Als Par. 5-12 Klem 27 digitale ingang is ingesteld op Niet
in bedrijf is er voor klem 27 geen aansluiting naar +24 V
nodig om starten mogelijk te maken.
Als Par. 5-12 Klem 27 digitale ingang is ingesteld op
Vrijloop geïnv. (fabrieksinstelling) is een aansluiting naar
+24 V nodig om starten mogelijk te maken.
®
