Bediening van de frequentie...
Menutoets
Selecteer een van de volgende modi:
•
Status
•
Snelle setup
•
Hoofdmenu
Hoofdmenu
dient om alle parameters te programmeren.
De parameters zijn direct toegankelijk, tenzij er via
Par. 0-60 Wachtw. hoofdmenu, Par. 0-61 Toegang hoofdmenu
zonder wachtw., Par. 0-65 Wachtw persoonlijk menu of
Par. 0-66 Toegang pers. menu zonder wachtw. een wachtwoord
is ingesteld.
Snelle setup dient om de frequentieomvormer in te stellen op
basis van de belangrijkste parameters.
De parameterwaarden kunnen met de pijltjestoetsen
omhoog/omlaag worden gewijzigd wanneer de waarde
knippert.
Selecteer het hoofdmenu door een aantal keren op de [Menu]-
toets te drukken totdat het indicatielampje boven Main Menu
brandt.
Selecteer de parametergroep [xx-__] en druk op [OK].
Selecteer de parameter [__-xx] en druk op [OK].
Selecteer het arraynummer en druk op [OK] als de parameter
een arrayparameter is.
Selecteer de gewenste gegevenswaarde en druk op [OK].
Navigatietoetsen
[Back]
dient om een stap terug te gaan.
▲
▼
Pijltjestoetsen [
] [
]
dienen om te wisselen tussen parametergroepen, parameters
en te bewegen binnen parameters.
[OK]
dient om een parameter te selecteren die wordt gemarkeerd
door de cursor en om de wijziging van een parameter te
bevestigen.
P 2-03
S ta tus
Q uick
M enu
S etup

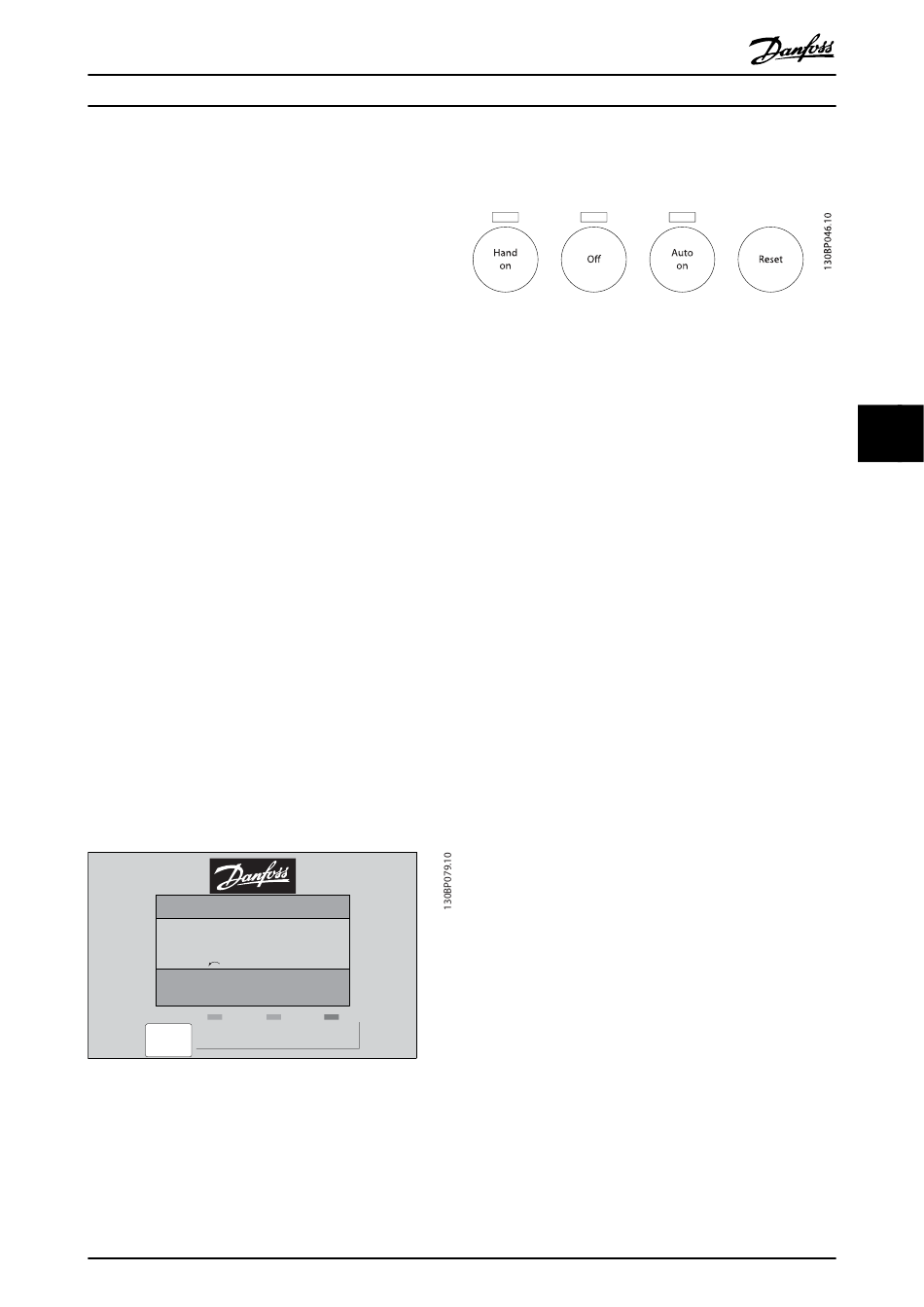

Afbeelding 6.4: Displayvoorbeeld
®
VLT
HVAC Drive Bedieningshandleiding
S etup 1
M ain
M enu
®
MG.11.AD.18 –- VLT
is a gedeponeerd handelsmerk van Danfoss
Bedieningstoetsen
De toetsen voor de lokale bediening bevinden zich onder aan
het bedieningspaneel.
Afbeelding 6.5: Bedieningstoetsen van het numerieke LCP (NLCP)
[Hand on]
maakt het mogelijk om de frequentieomvormer via het LCP te
besturen. [Hand on] start ook de motor, waarna het mogelijk is
om de gegevens voor de motorsnelheid in te stellen via de
pijltjestoetsen. De toets kan worden ingesteld op Ingesch. [1]
of Uitgesch. [0] via Par. 0-40 [Hand on]-toets op LCP.
Externe stopsignalen die via stuursignalen of een seriële bus
worden geactiveerd, zullen een 'start'-commando via het LCP
onderdrukken.
De volgende stuursignalen zullen actief blijven wanneer
[Hand on] wordt geactiveerd:
•
[Hand on] – [Off] – [Auto on]
•
Reset
•
Vrijloop na stop, geïnverteerd
•
Omkeren
•
Setupselectie lsb – Setupselectie msb
•
Stopcommando via seriële communicatie
•
Snelle stop
•
DC-rem
[Off]
stopt de aangesloten motor. De toets kan worden ingesteld
op Ingesch. [1] of Uitgesch. [0] via Par. 0-41 [Off]-toets op LCP.
Als er geen externe stopfunctie is geselecteerd en de toets
[Off] inactief is, kan de motor worden gestopt door de
netspanning af te schakelen.
[Auto on]
maakt het mogelijk om de frequentieomvormer te sturen via
stuurklemmen en/of seriële communicatie. Als een startsig-
naal naar de stuurklemmen en/of de bus wordt gestuurd, start
de frequentieomvormer. De toets kan worden ingesteld op
Ingesch. [1] of Uitgesch. [0] via Par. 0-42 [Auto on]-toets op
LCP.
