De frequentieomvormer progr...
NB
Stel Par. 14-20 Resetmodus niet in op Onbegr. aut. reset
[13] wanneer Par. 22-60 Functie Defecte band is ingesteld
op Uitsch. [2]. In dat geval zal de omvormer namelijk
blijven schakelen tussen actief draaien en stoppen
wanneer een defecte band wordt gedetecteerd.
NB
Als de omvormer is uitgerust met een constante
snelheidsbypass met een automatische bypassfunctie
die de bypass zal activeren wanneer de omvormer in
een alarmtoestand blijft hangen, moet u de automati-
sche bypassfunctie van de bypass altijd uitschakelen
wanneer Functie Defecte band wordt ingesteld op
Uitsch. [2].
22-61 Koppel Defecte band
Range:
Functie:
10 %
[0 - 100 %] Stelt het koppel bij een defecte band in als
*
een percentage van het nominale motorkop-
pel.
22-62 Vertr. Defecte band
Range:
Functie:
10 s
[0 - 600 s] Bepaalt hoe lang de defecte-bandcondities
actief moeten zijn voordat de geselecteerde
actie in Par. 22-60 Functie Defecte band wordt
uitgevoerd.
22-75 Beveilig. korte cyclus
Option:
Functie:
[0]
Uitgesch. De ingestelde timer in Par. 22-76 Startinterval is
*
uitgeschakeld.
[1]
Ingesch.
De ingestelde timer in Par. 22-76 Startinterval is
ingeschakeld
22-76 Startinterval
Range:
Size related
[par. 22-77 - 3600 s]
*
22-77 Min. draaitijd
Range:
Functie:
0 s
[0 - par.
Stelt de tijd in voor de gewenste minimale
*
22-76 s]
draaitijd na een normaal startcommando (Start/
Jog/Vasthouden). Een normaal stopcommando
zal worden genegeerd totdat de ingestelde tijd is
verstreken. De teller zal beginnen met tellen na
een normaal startcommando (Start/Jog/Vasthou-
den).
De timerfunctie zal worden onderdrukt door een
Vrijloopcommando (geïnverteerd) of een Extern
vergrendelcommando.
®
VLT
HVAC Drive Bedieningshandleiding
Functie:
®
MG.11.AD.18 –- VLT
is a gedeponeerd handelsmerk van Danfoss
NB
Werkt niet in cascademodus.
22-80 Flowcompensatie
Option:
Functie:
[0]
Uitgesch. Uitgesch. [0]: setpointcompensatie is niet actief.
*
[1]
Ingesch.
[1] Ingesch.: setpointcompensatie is actief. Inscha-
keling van deze parameter maakt het mogelijk om
te werken op basis van een flowgecompenseerd
setpoint.

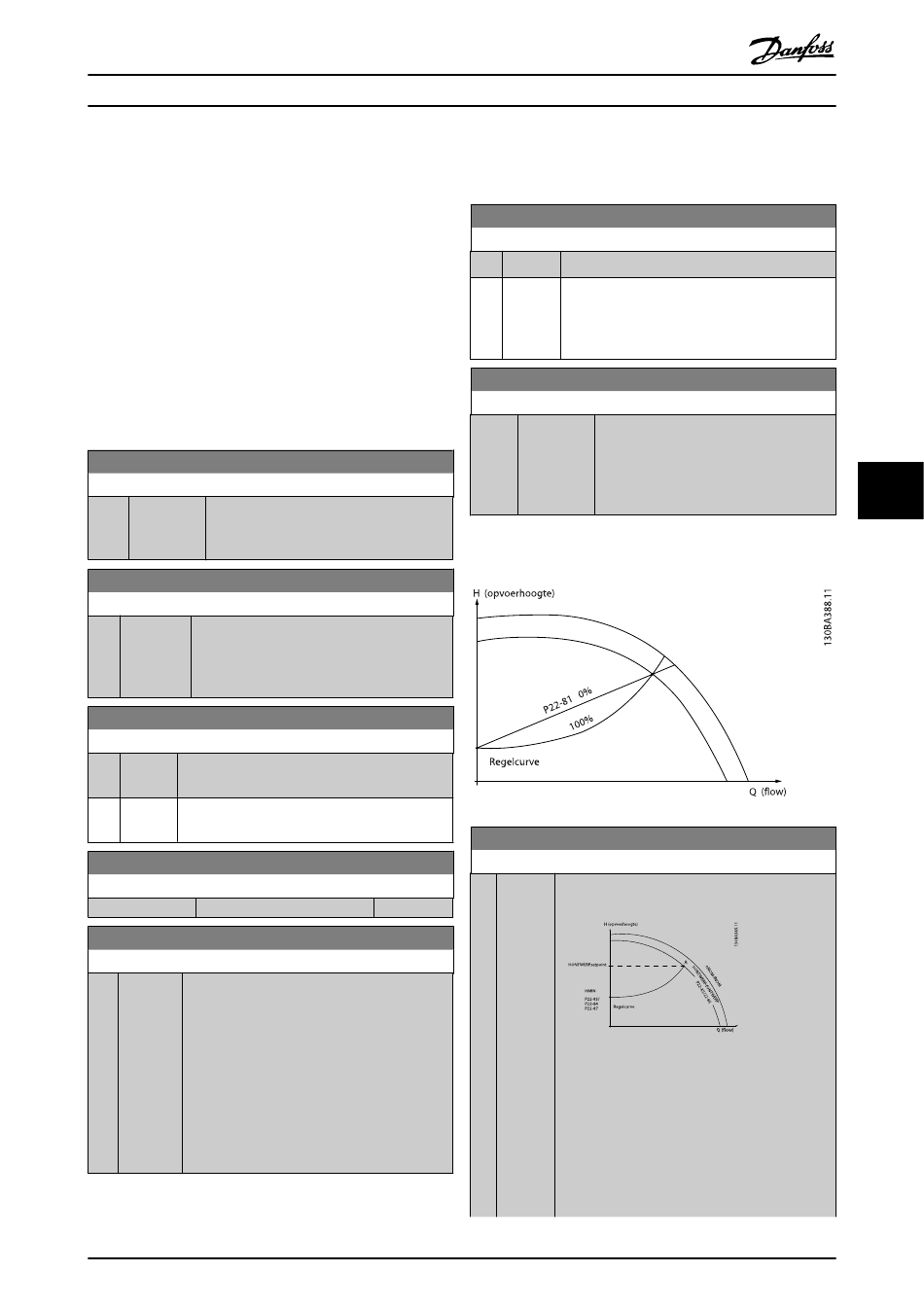

22-81 Kwadr-lineaire curvebenadering
Range:
Functie:
100 %
[0 - 100 %] Voorbeeld 1:
*
Via deze parameter kan de vorm van de
regelcurve worden gewijzigd.
0 = lineair
100% = ideale vorm (theoretisch).
NB
niet zichtbaar bij cascaderegeling.
22-82 Werkpuntberekening
Option:
Functie:
Voorbeeld 1: De snelheid bij het ontwerppunt is
bekend:
Het ontwerppunt, punt A, is af te lezen van het
datablad met de karakteristieken voor de relevante
apparatuur bij verschillende snelheden. Het
ontwerppunt (A) is het punt waar punt H
punt Q
samenkomen. De pompkarakteristiek
ONTWERP
bij dit punt moet worden bepaald en de bijbeho-
rende snelheid moet worden geprogrammeerd. De
snelheid bij geen flow kan worden bepaald door de
7
7
en
ONTWERP
95
