Onderhoud
bedieningsysteem
De interlockschakelaar voor
de neutraalstand van de
rijhendels afstellen
1. Breng de machine tot stilstand, zet de rijhendels
volledig in de vergrendelde neutraalstand, stel de
parkeerrem in werking en haal het sleuteltje uit het
contact.
2. Draai de bouten los waarmee het voorpaneel vastzit,
en verwijder het paneel (Figuur 60).

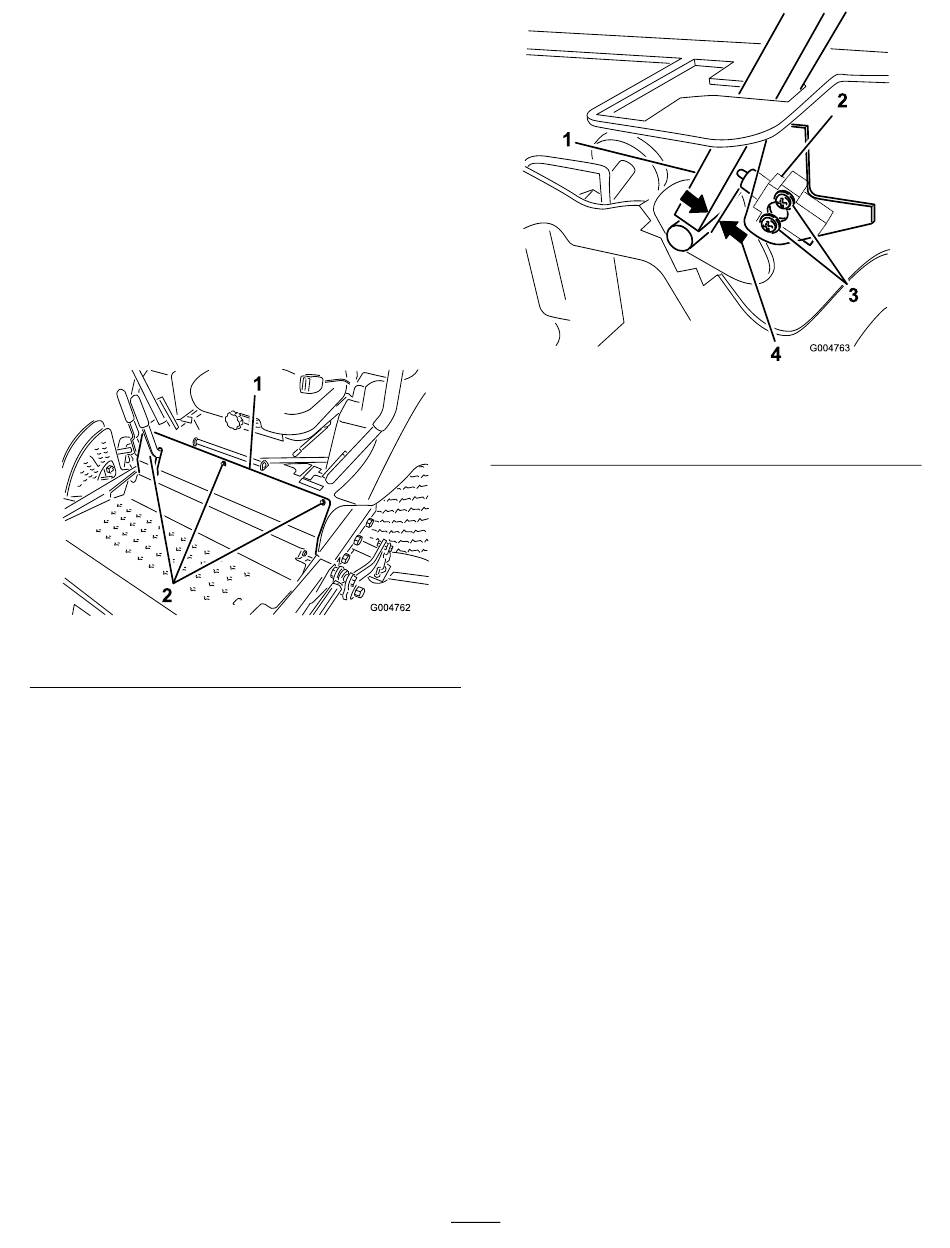

Figuur 60
1. Bouten van voorpaneel
3. Draai de 2 schroeven los waarmee de
interlockschakelaar is vastgezet (Figuur 61).
1. Rijhendel
2. Interlockschakelaar van
neutraalstand
4. Houd de rijhendel tegen het frame en beweeg de
schakelaar in de richting van de hendel totdat de
afstand tussen de hendel en de schakelaarbehuizing
0,4 tot 1 mm is (Figuur 61).
5. Zet de schakelaar vast.
6. Herhaal stappen 3 tot en met 5 voor de andere
hendel.
7. Monteer het voorpaneel.
Terugkeer naar neutraalstand
van de rijhendels afstellen
Als de rijhendels niet in een lijn staan met de sleuven
van de neutraalstand als zij worden vrijgezet vanuit de
achteruitstand, is afstelling nodig. De hendel, de veer en
de stang moeten afzonderlijk worden afgesteld.
1. Schakel de aftakas uit, zet de rijhendels in de
vergrendelde neutraalstand en stel de parkeerrem in
werking.
2. Zet de gashendel op Langzaam, schakel de motor uit,
verwijder het contactsleuteltje en wacht totdat alle
bewegende delen tot stilstand zijn gekomen voordat
u de bestuurdersstoel verlaat.
3. Draai de bouten los waarmee het voorpaneel vastzit,
en verwijder het paneel (Figuur 62).
55
Figuur 61
3. Schroeven
4. 0,4 tot 1 mm
