Riem van wisselstroomdy-
namo vervangen en spannen
Controleer de riem van de wisselstroomdynamo
om de 50 bedrijfsuren op slijtage.
Riem van wisselstroomdynamo
vervangen
1. Schakel de aftakas uit, zet de schakelhendels
in de vergrendelde neutraalstand en stel de
parkeerrem in werking.
2. Zet de motor af, verwijder het contactsleuteltje
en wacht totdat alle bewegende onderdelen
tot stilstand zijn gekomen alvorens de
bestuurderspositie te verlaten.
3. Kantel de stoel naar voren en verwijder het
frontpaneel van de motor (Figuur 61).

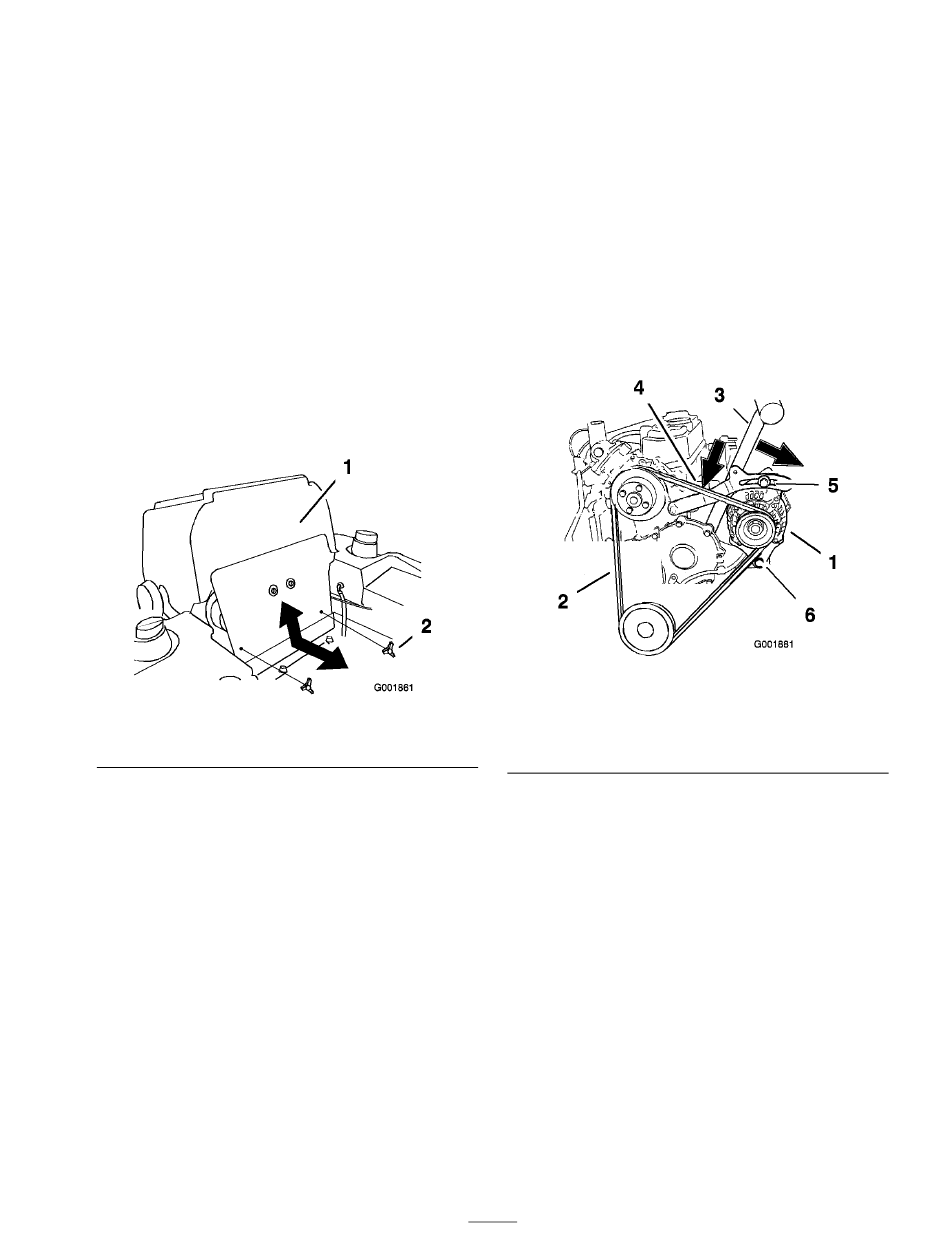

Figuur 61
1. Frontpaneel van motor
4. Verwijder de aandrijfriem van de pomp. Zie
Aandrijfriem van pomp vervangen.
5. Draai de twee bouten los waarmee de
wisselstroomdynamo is vastgezet (Figuur 62).
6. Verwijder de riem van de poelies en de
wisselstroomdynamo (Figuur 62).
7. Leg de nieuwe riem rond de poelies en de
wisselstroomdynamo (Figuur 62).
Riem van wisselstroomdynamo
spannen
1. Plaats een staaf tussen de wisselstroomdynamo
en het motorblok (Figuur 62).
2. Beweeg de wisselstroomdynamo naar
buiten totdat de riem tussen de motor en
de wisselstroomdynamo een speling van
10-13 mm heeft (Figuur 62).
2. Knop
3. Draai de bouten van de wisselstroomdynamo
vast.
4. Controleer nogmaals de speling van de riem en
stel zo nodig de riem af.
5. Als de speling correct is, draait u de bovenste
bout vast met een torsie van 170 in-lb (19 Nm)
en de onderste bout met een torsie van 61 Nm
(Figuur 62).
6. Verwijder de aandrijfriem van de pomp; zie
Aandrijfriem van pomp vervangen.
7. Monteer het frontpaneel van de motor
(Figuur 61).
Figuur 62
1. Wisselstroomdynamo
2. Riem van wisselstroomdy-
namo
3. Handgreep
Onderhoud
bedieningsysteem
Neutraalstand van
schakelhendel afstellen
Als de schakelhendels niet in één lijn staan of
gemakkelijk in de gleuf van het bedieningspaneel
glijden, moeten zij worden afgesteld. De hendel,
de veer en de stang moeten afzonderlijk worden
afgesteld.
Opmerking: De schakelhendels moeten
op de juiste wijze worden gemonteerd. Zie
Schakelhendels monteren bij montage-instructies.
53
4. Speling, 10-13 mm
5. Bovenste bout
6. Onderste bout
