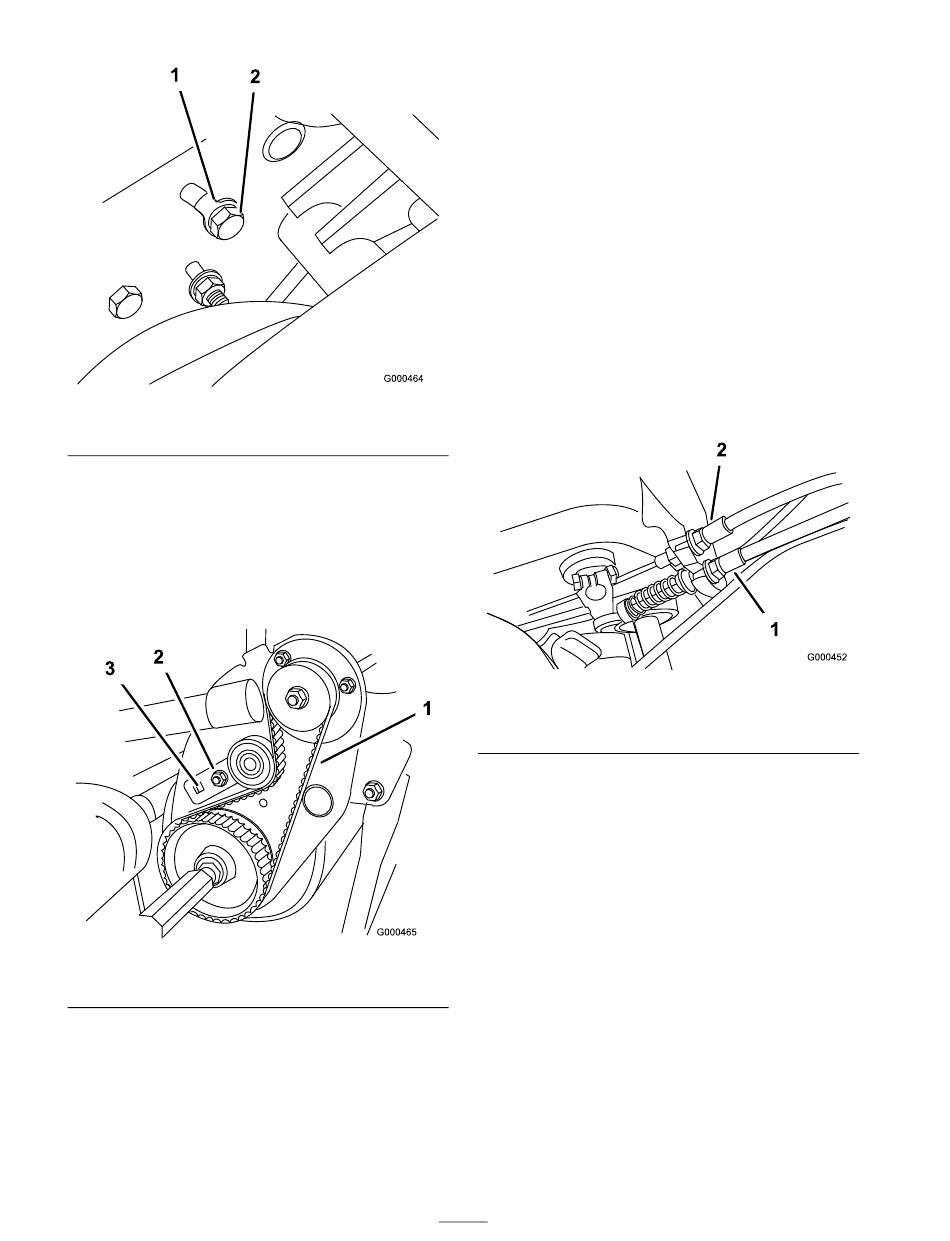

Figuur 40
1. Bout van beugel met spanpoelie
B. Draai de beugel van de spanpoelie aan
met een torsie van 4-4,5 Nm om de
riemspanning af te stellen. Gebruik
hiervoor een 3/8" momentsleutel
(Figuur 41). Draai de bout van de beugel
van de spanpoelie vast. U mag de riem niet
te strak trekken.
Figuur 41
1. Tractieriem
C. Plaats de drijfriemkap terug.
2. Op deze plaats aandraaien
Onderhoud
bedieningsysteem
De tractiebediening
afstellen
Als de tractiebediening niet werkt of slipt tijdens
het maaien, moet deze worden afgesteld.
1. Schakel de tractie uit.
2. Om de kabel strakker te zetten, moet u de
voorste contramoer op de kabel losdraaien en
de achterste contramoer aandraaien (Figuur 42)
totdat een kracht van 5,4 tot 7,3 kg nodig is om
de tractiebediening in werking te stellen.
Meet de kracht bij de bedieningsknop.
Figuur 42
1. Tractiekabel
3. Draai de voorste contramoer op de kabel vast.
4. Controleer of de bediening werkt.
De bediening van de
messenkooi afstellen
Als de bediening van de messenkooi niet werkt
of slipt tijdens het maaien, moet deze worden
afgesteld.
1. Zorg ervoor dat de tractiebediening correct is
afgesteld; zie Tractiebediening afstellen.
2. Om de kabel strakker te zetten, moet u de
voorste contramoer op de kabel losdraaien en
de achterste contramoer aandraaien (Figuur 43)
(boven op de versnellingsbak) totdat de kracht
op de kabel van de messenkooi de kracht op de
hendel die wordt gemeten bij bedieningsknop,
met nog eens 3,2 tot 4,5 kg toeneemt.
30
2. Kabel van service-
/parkeerrem
