7.2.9 Geluidsisolatie installeren
7.3 Koelmiddelleiding controleren
7.3.1 Over het controleren van de koelmiddelleidingen
5MWXM-A9
R32 Split-reeks
4P766272-3A – 2024.10

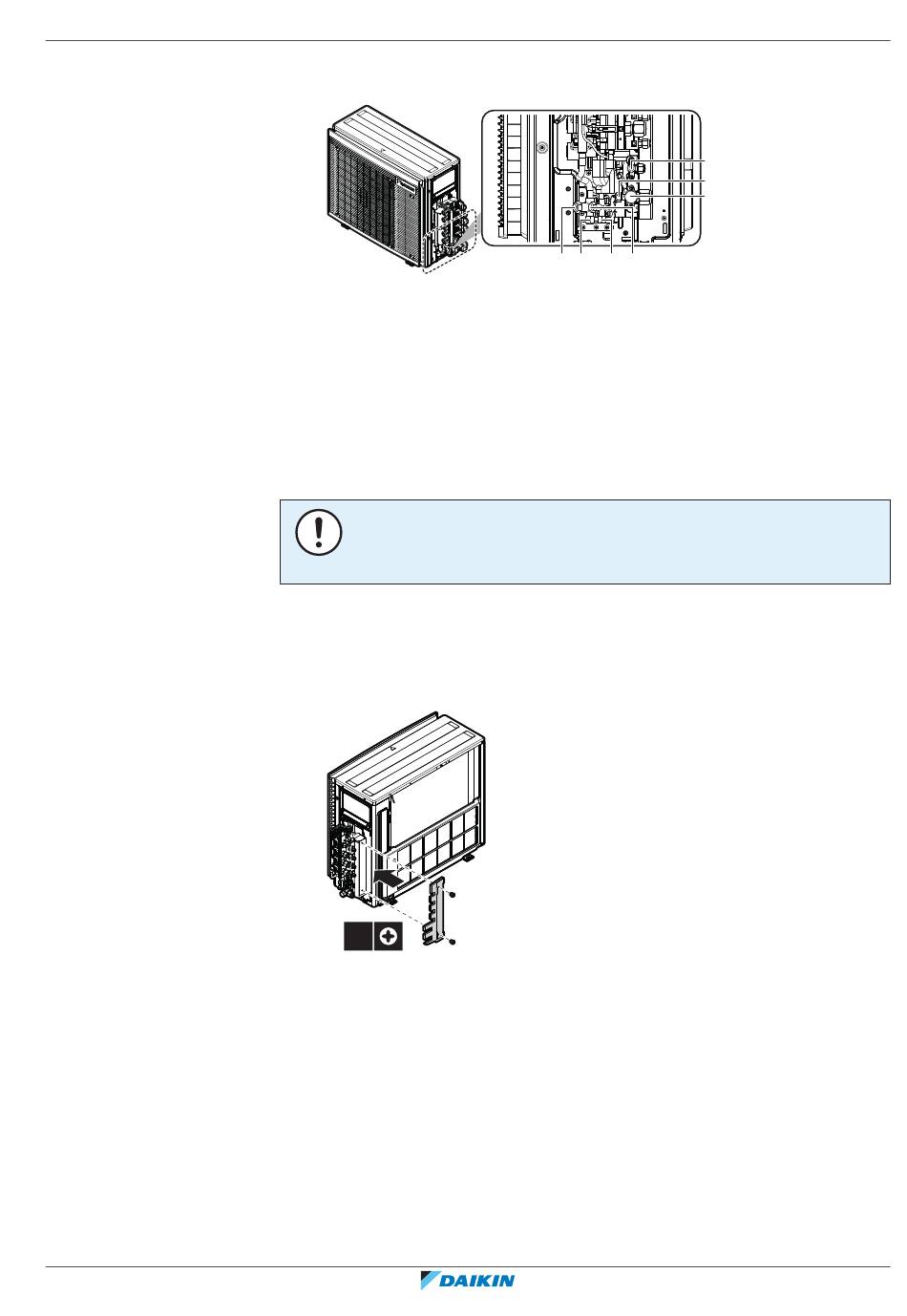

1 Sluit de koelvloeistofaansluiting van de binnenunit aan op de vloeistofafsluiter
van de buitenunit.
Naar airconditioningunit:
a1 Vloeistofafsluiter
b1 Gasafsluiter
c1 Servicepoort vloeistof
d1 Servicepoort gas
Naar tank:
a2 Vloeistofafsluiter
b2 Gasafsluiter
d2 Servicepoort gas
2 Sluit de gasaansluiting van de binnenunit aan op de gasafsluiter van de
buitenunit.
OPMERKING
Er wordt geadviseerd de koelmiddelleidingen tussen de binnen- en de buitenunit in
een buis te leggen of afwerkingstape rond deze leidingen te wikkelen.
Bevestig na het aansluiten van de leidingen de geluidsisolatie (accessoire k) op de
buitenunit met behulp van twee schroeven (accessoire l), zoals weergegeven in de
onderstaande afbeelding.
2×
De interne koelmiddelleiding van de buitenunit is in de fabriek getest op lekken. U
moet alleen nog maar de externe koelmiddelleiding van de buitenunit controleren.
Alvorens de koelmiddelleiding te controleren
Controleer of de koelmiddelleiding is aangesloten tussen de buitenunit en de
binnenunit.
7
Installatie van de leidingen
|
a2
d2
b2
b1
d1
c1
a1
Uitgebreide handleiding voor de installateur
45
