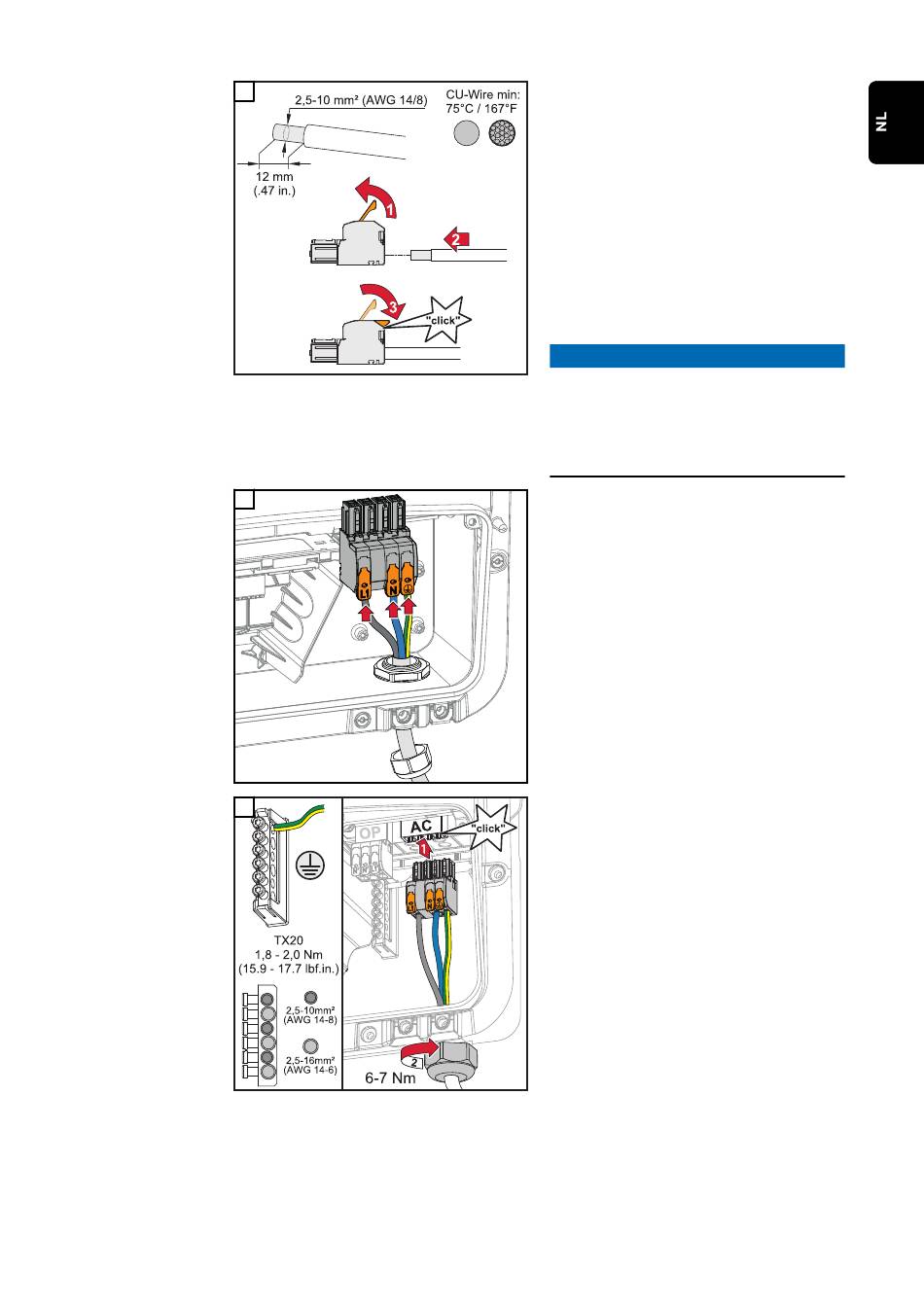

Strip de afzonderlijke geleiders over
een afstand van 12 mm.
Selecteer de kabeldoorsnede overeen-
komstig de gegevens in
bels voor de elektrische aansluiting
vanaf pagina 67.
. Open de bedieningshendel van de
klem door deze op te tillen en steek de
gestripte afzonderlijke draad tot aan
de aanslag in de daarvoor bestemde in-
steekplaats in de aansluitklem.
Sluit vervolgens de bedieningshendel
tot deze vastklikt.
OPMERKING!
Er mag slechts één draad per pool
worden aangesloten.
De AC-kabels kunnen zonder ader-
eindhulzen op de AC-aansluitklemmen
worden aangesloten.
L1
Fasegeleider
N
Neutrale draad
PE
Randaarde
Steek de AC-aansluitklem in de AC-
connector tot deze vastklikt. Bevestig
de wartelmoer van de trekontlasting
met een draaimoment van 6-7 Nm.
