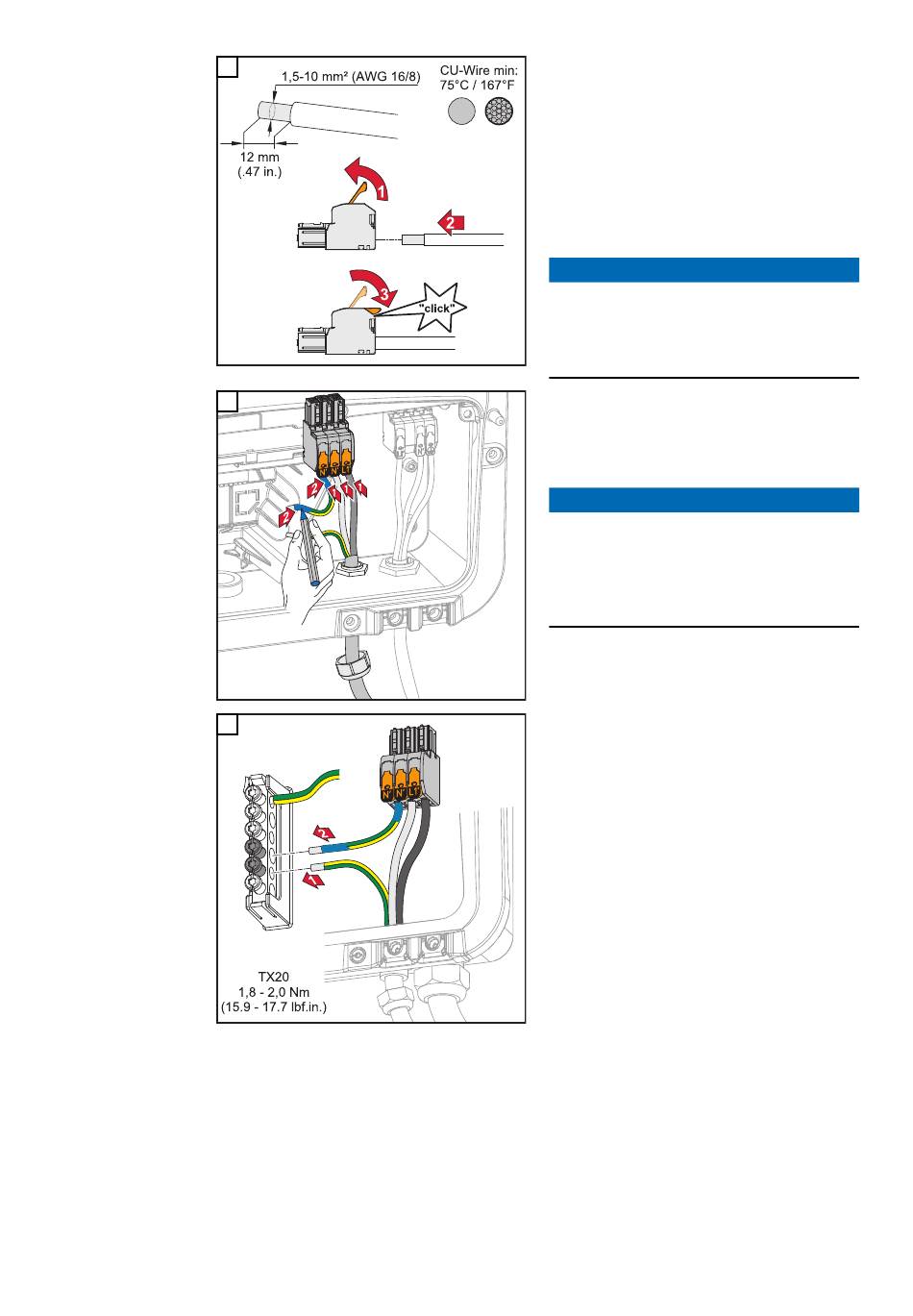

Strip 12 mm van de enkele draden.
De kabeldoorsnede moet tussen
2
2
1,5 mm
en 10 mm
zijn. Open de be-
dieningshendel van de aansluitklem
door deze op te tillen en steek de ge-
stripte enkele draad tot aan de aanslag
in de connector van de aansluitklem.
Sluit vervolgens de bedieningshendel
tot deze vastklikt.
OPMERKING!
Er mag slechts één draad per pool
worden aangesloten. De kabels kun-
nen zonder adereindhulzen worden
aangesloten.
L1'
Fasegeleider
N'
Neutrale draad
N'
PEN-draad
OPMERKING!
De PEN-draad moet zijn uitgevoerd
met permanent blauw gemarkeerde
uiteinden, in overeenstemming met de
nationale voorschriften, en een door-
snede hebben van 10 mm².
Bevestig de randaarde en de PEN-
draad met een schroevendraaier
(TX20) en een draaimoment van 1,8 - 2
Nm aan de aardelektrodeklem.
