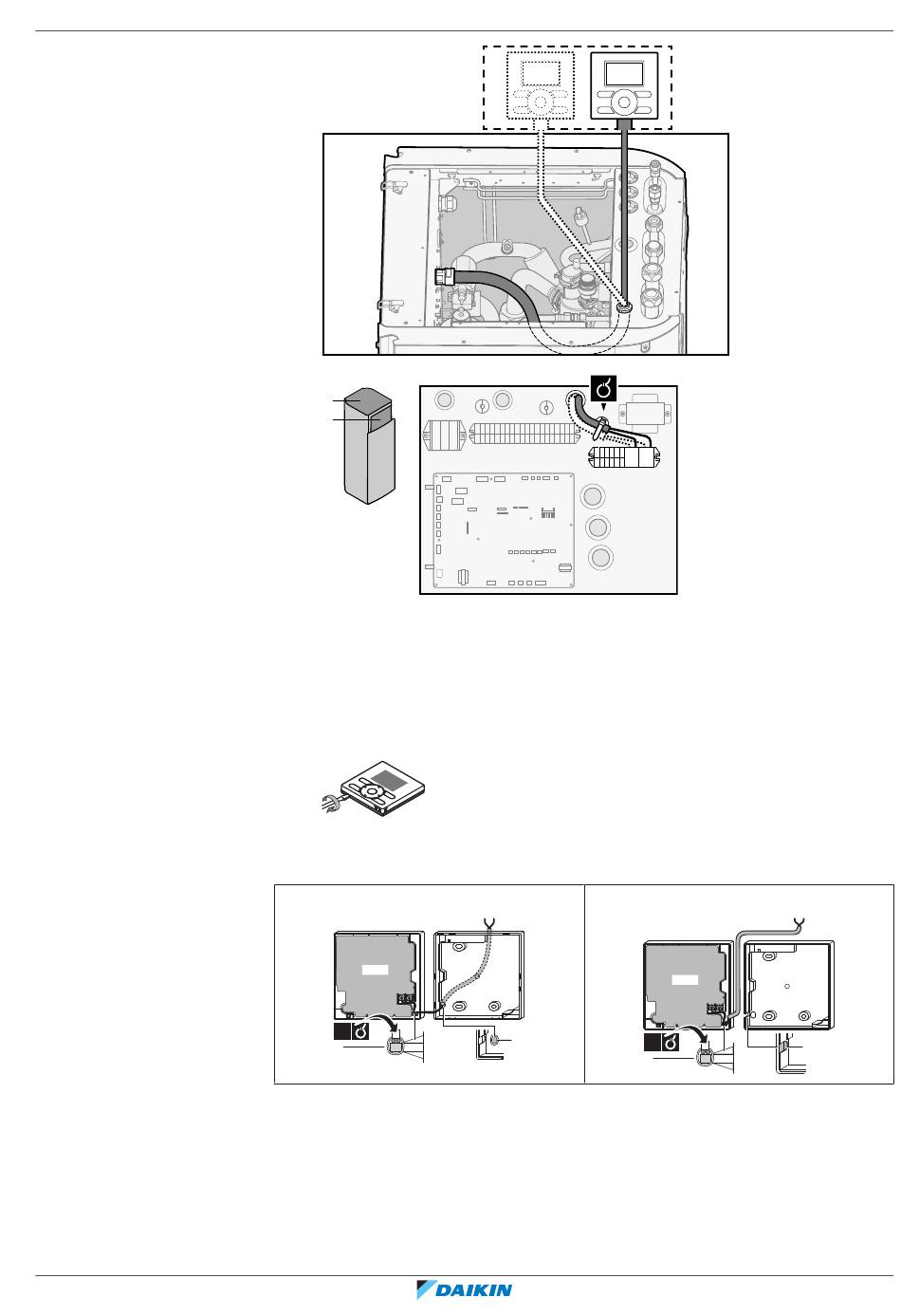

a Hoofdgebruikersinterface: vereist om te werken. Als toebehoren geleverd bij de
unit geleverd.
b Optionele gebruikersinterface
3 Steek een schroevendraaier in de openingen onderaan de gebruikersinterface
en maak voorzichtig de voorplaat los van de wandplaat. De printplaat bevindt
zich in de voorplaat van de gebruikersinterface. Wees voorzichtig om deze
NIET te beschadigen.
4 Bevestig de wandplaat van de gebruikersinterface op de muur.
5 Voer de verbindingen uit zoals op afbeelding A, B, C of D getoond:
A Langs de rug
PCB
1×
b
9
b
a
11 12
P2 P1
X5M
B Langs links
a
1×
b
Elektrische installatie
|
PCB
a
Uitgebreide handleiding voor de installateur
107
