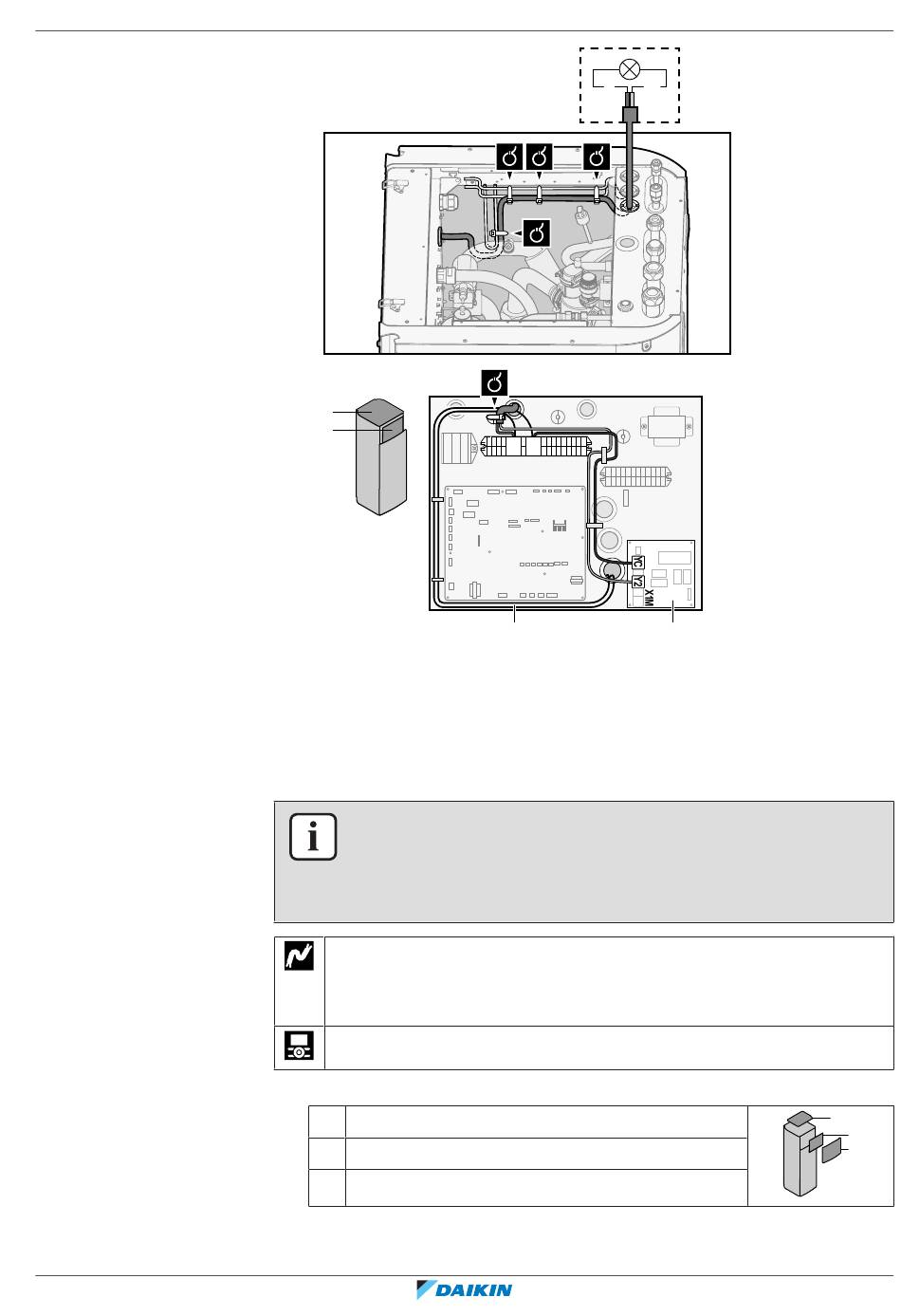

9.3.9 De omschakeling naar de externe warmtebron aansluiten
ERLA03DAV3 + EHFH03S18DJ3V
Daikin Altherma 3 R F
4P596806-1B – 2021.12
A
B
A
B
a De EKRP1HBAA dient verplicht geplaatst te worden.
b Voorbedrading tussen X2M/7+9 en Q1L (=thermische beveiliging back-
upverwarming). NIET wijzigen.
3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
Bivalent is alleen mogelijk in het geval van 1 aanvoerwatertemperatuurzone met:
▪
regeling via een kamerthermostaat, OF
▪
regeling via een externe kamerthermostaat.
Draden: 2×0,75 mm²
Maximale belasting: 0,3 A, 250 V wisselstroom
Minimale belasting: 20 mA, 5 V gelijkstroom
[A.2.2.6.1] Ext BUH bron
1 Open de volgende zaken (zie
1 Bovenpaneel
2 Bovenste frontpaneel
3 Deksel van de schakelkast boven
2 Sluit de kabel van de omschakeling naar de externe warmtebron aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
9
7
Y2
7
9
X2M
A4P
b
a
"7.2.4 De binnenunit
Elektrische installatie
|
4
openen" [
64]):
1
3
2
Uitgebreide handleiding voor de installateur
113
