Installatie van de unit
7.2.4 De binnenunit openen
Uitgebreide handleiding voor de installateur
64
Overzicht
a
c
e
b
d

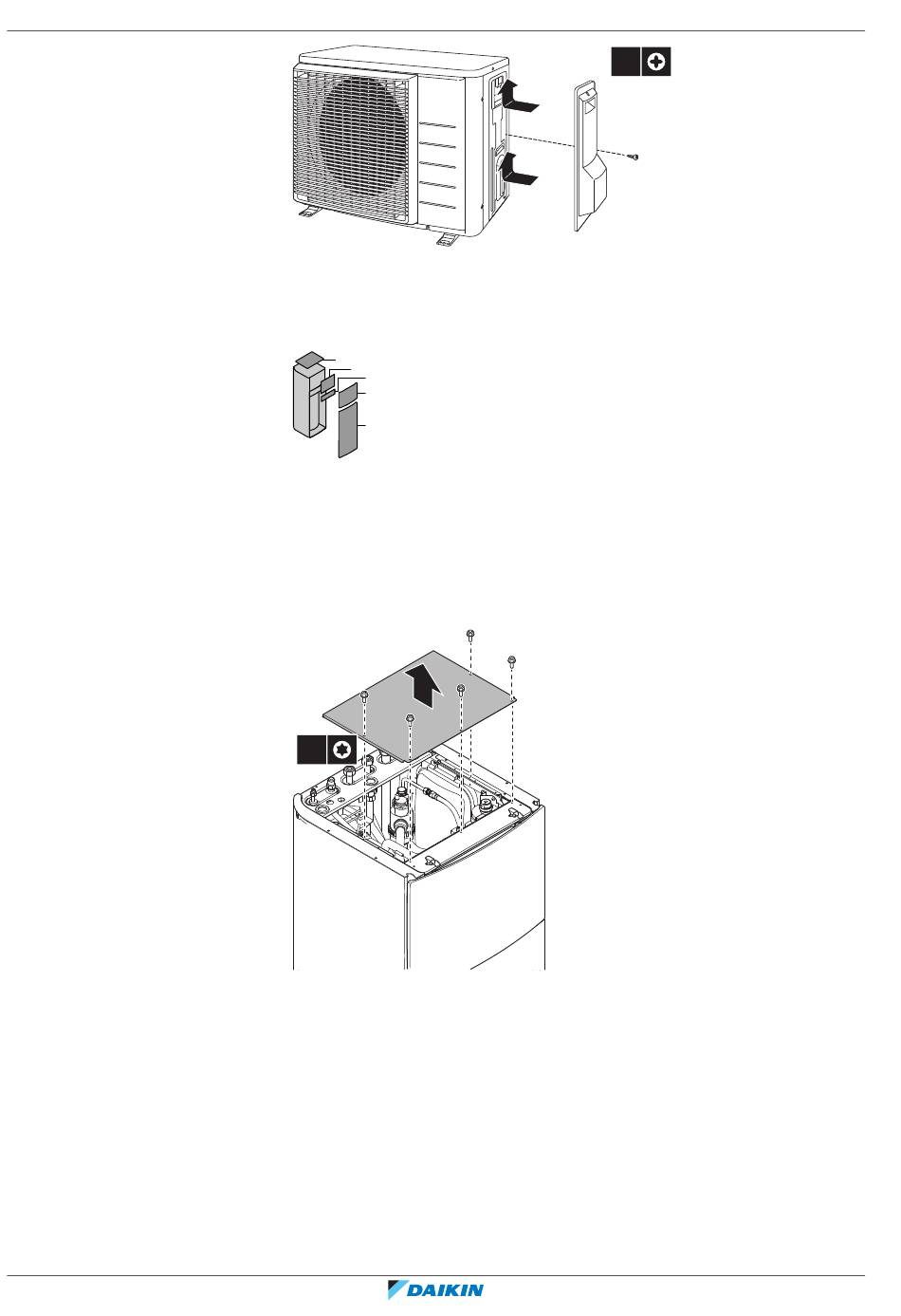

a Bovenpaneel
b Bovenste frontpaneel
c Deksel van de schakelkast
d Frontpaneel
e Deksel van de hoogspanning-schakelkast
Openen
1 Verwijder het bovenpaneel.
5×
T25
2 Verwijder het bovenste frontpaneel. Open de scharnieren bovenaan en schuif
het bovenpaneel omhoog.
1×
1
2
1
ERLA03DAV3 + EHFH03S18DJ3V
Daikin Altherma 3 R F
4P596806-1B – 2021.12
