9
|
Elektrische installatie
9.3.3 De gebruikersinterface aansluiten
Uitgebreide handleiding voor de installateur
106

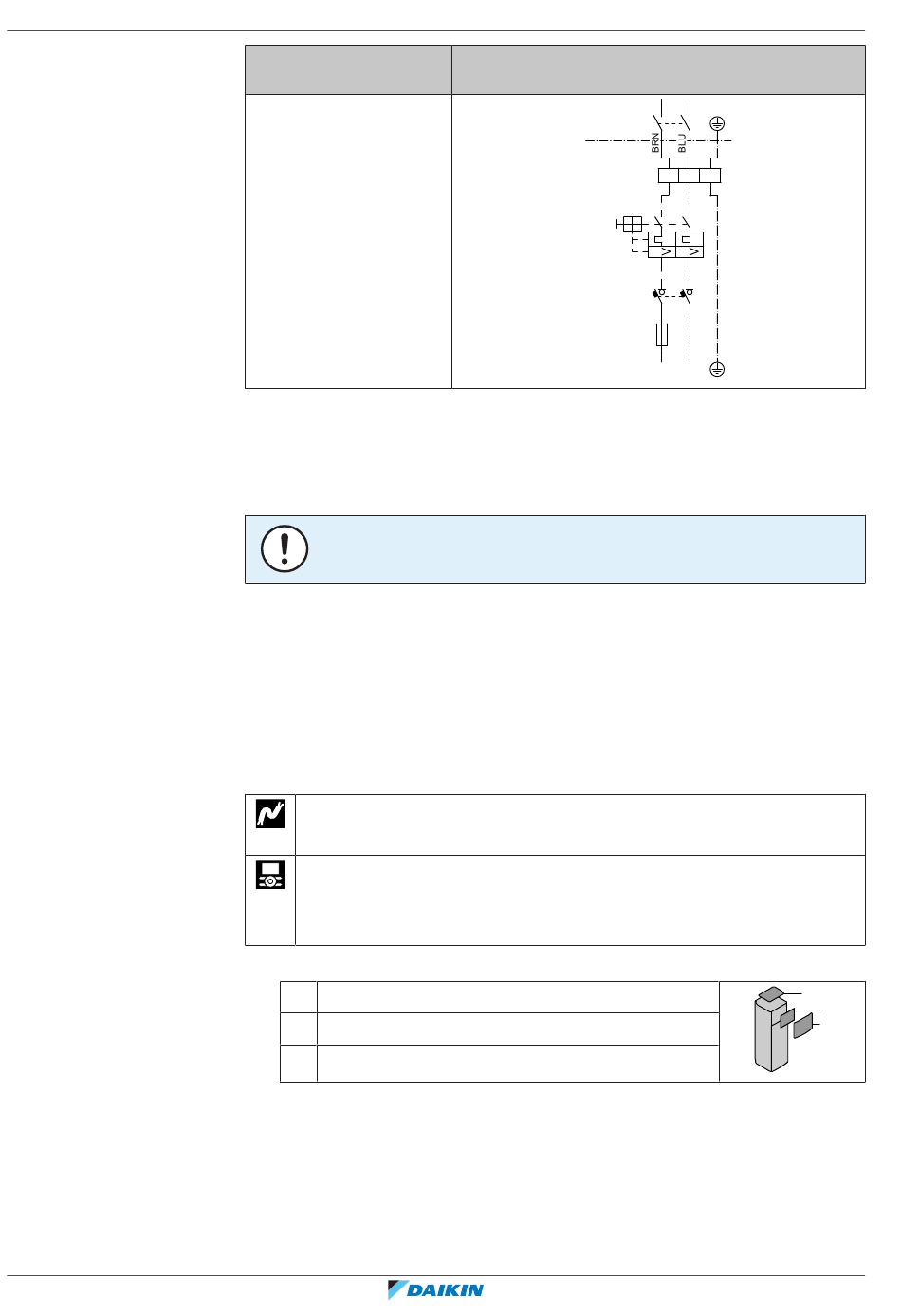

Model (voeding)
*3V (1N~ 230 V)
F1B Overstroomzekering (ter plaatse te voorzien). Aanbevolen zekering: 2‑polig; 16 A;
curve 400 V; inschakelklasse C.
K1M Schakelcontact (in de onderste schakelkast)
Q1DI Aardlekschakelaar (ter plaatse te voorzien)
SWB Schakelkast
X6M Klem (ter plaatse te voorzien)
OPMERKING
Snijd of verwijder de stroomtoevoerkabel van de back-upverwarming NIET.
▪
Als u 1 gebruikersinterface gebruikt, kunt u deze installeren bij de binnenunit
(voor bediening dichtbij de binnenunit), of in de ruimte (indien gebruikt als
kamerthermostaat).
▪
Als u 2 gebruikersinterfaces gebruikt, kunt u 1 gebruikersinterface installeren bij
de binnenunit (voor bediening dichtbij de binnenunit), +1 gebruikersinterface in
de ruimte (gebruikt als kamerthermostaat).
Draden: 2 (per gebruikersinterface)×(0,75~1,25 mm²)
Maximumlengte: 200 m
[A.2.1.7] Unitbestur.methd
[A.2.1.B] Loc. gebruik.interface
[A.3.2.2] Kamertemp.afwijking
1 Open de volgende zaken (zie
1 Bovenpaneel
2 Bovenste frontpaneel
3 Deksel van de schakelkast boven
2 Sluit de kabel van de gebruikersinterface aan op de binnenunit. Bevestig de
kabel met kabelbinders op de kabelbinderbevestigingen.
Aansluitingen op de voeding van de back-
upverwarming
2
K1M
1
SWB2
X6M
1
F1B
I
Q1DI
1N~, 50 Hz
L
230 V AC
"7.2.4 De binnenunit
openen" [
4
3
3
I
2
4
N
4
64]):
1
3
2
ERLA03DAV3 + EHFH03S18DJ3V
Daikin Altherma 3 R F
4P596806-1B – 2021.12
