De set monteren
De aandrijfeenheid monteren
1. Neem het maaidek van de tractie-eenheid; raadpleeg de
Gebruikershandleiding.
2. Draai de bouten los waarmee de uiteinden van de
voorrol aan de maaihoogtearmen zijn bevestigd
1).
1. Montagebout van de rol
2. Maaihoogtearm
3. Verwijder de slotbouten, de ringen en de borgmoeren
waarmee de maaihoogtearmen aan de elk maaidek zijn
bevestigd, en verwijder de maaihoogtearmen en de rol
(Figuur
1).
Opmerking: Bewaar alle onderdelen voor toekomstig
gebruik als u de groomer verwijdert.
4. Verwijder de stelbouten voor de maaihoogte uit de
maaihoogtearmen
5. Verwijder de 2 bouten en 2 moeren waarmee het
contragewicht aan het linker uiteinde van het maaidek
is bevestigd en verwijder het contragewicht

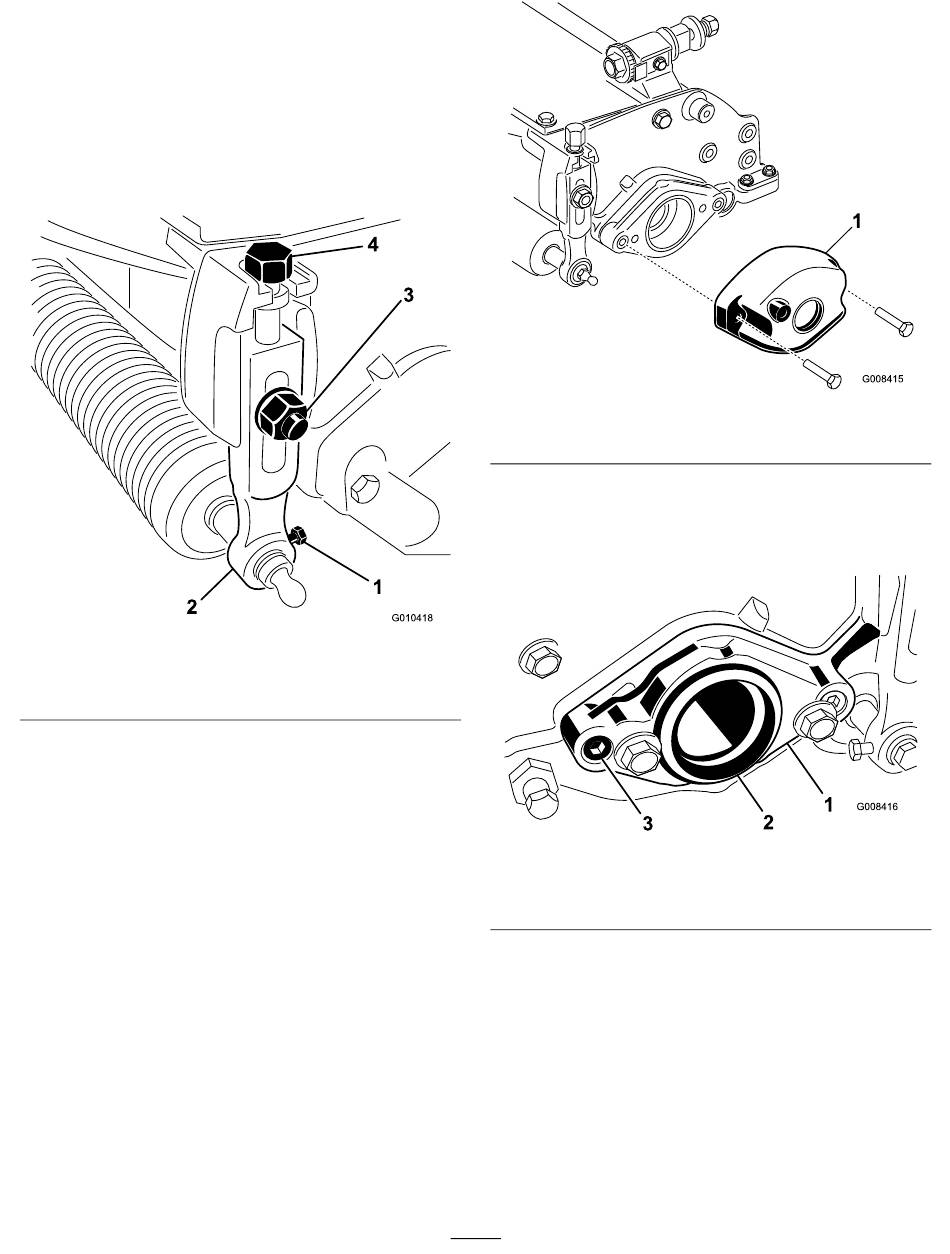

Figuur 1
3. Slotbout, ring en borgmoer
4. Stelbout
(Figuur
1).
(Figuur
(Figuur
1. Contragewicht
6. Verwijder de 2 inbusschroeven waarmee de
motorophangplaat aan het rechter uiteinde van het
maaidek is bevestigd en verwijder de motorophangplaat
(Figuur
1. Motorophangplaat
2. Kunststofplug
7. Plaats 2 bouten (M8) door de linker zijplaat zoals wordt
getoond in
2).
3
Figuur 2
3).
Figuur 3
3. Inbusschroef
Figuur
4.
