Eerste inbedrijfstelling
7
Eerste inbedrijfstelling
Opmerking!
Bevestig het juiste uitvoeren van montage en inbedrijfstelling in het
certificaat voor montage en inbedrijfstelling. Dit is de voorwaarde voor
garantieclaims.
–
Laat de eerste inbedrijfstelling en het jaarlijkse onderhoud
uitvoeren door de Reflex serviceafdeling.
7.1
Vereisten voor de inbedrijfstelling controleren
Het apparaat is klaar voor de eerste inbedrijfstelling nadat de werkzaamheden
afgesloten zijn (beschreven in het hoofdstuk "Montage"). Neem de volgende
aanwijzingen in acht voor de eerste ingebruikname:
•
De aansluiting op de waterzijde tussen het vat en het installatiesysteem
zijn tot stand gebracht.
•
Het vat is niet gevuld met water.
•
De ventielen/kleppen voor het ledigen van het vat zijn open.
•
Het installatiesysteem is gevuld met water en is ontlucht van gassen.
•
De elektrische aansluiting is tot stand gebracht volgens de geldende
nationale en lokale voorschriften.
7.2

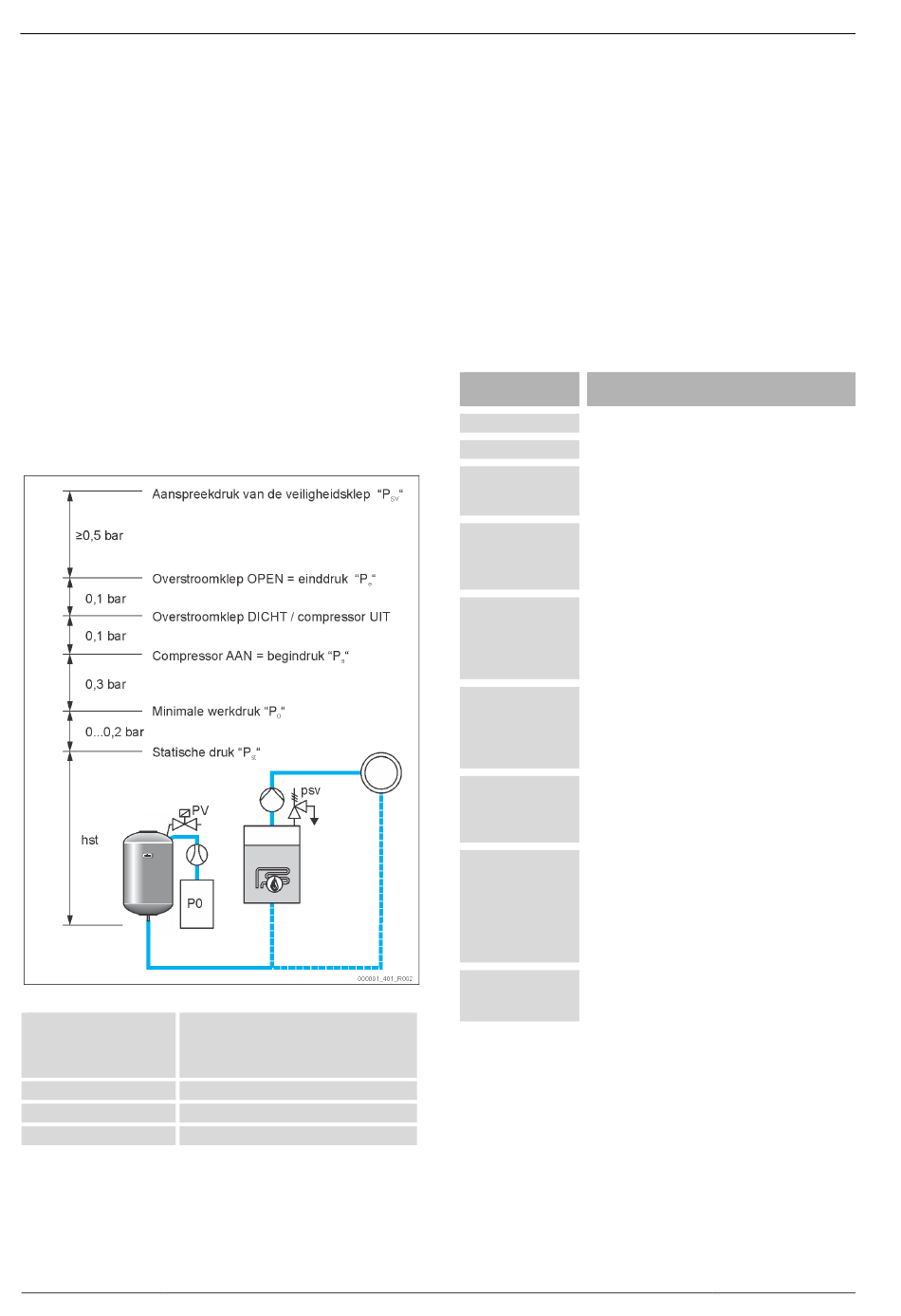

Schakelpunten Reflexomat
De minimale werkdruk "P
" wordt bepaald door de locatie van het drukbehoud.
0
In de besturing worden de schakelpunten van het magneetventiel "PV" en de
compressor "CO" berekend op basis van de minimale werkdruk "P
De minimale werkdruk "P
" wordt als volgt berekend:
0
P
= P
+ P
+ 0,2 bar*
Voer de berekende waarde in de startroutine
0
st
D
van de besturing in, zie hoofdstuk 7.3
"Startroutine van de besturingseenheid
bewerken" op pagina 10.
P
= h
/10
h
st
st
st
P
= 0,0 bar
voor beschermingstemperaturen ≤ 100 °C
D
P
= 0,5 bar
voor beschermingstemperaturen = 110 °C
D
* Toeslag van 0,2 bar wordt aanbevolen, in extreme gevallen geen toeslag
Opmerking!
Vermijd dat de minimale werkdruk beneden de waarde "P
Hierdoor worden onderdruk, verdamping en cavitatie uitgesloten.
10 — Nederlands
".
0
in meters
" daalt.
0
Reflexomat Silent Compact — 16.10.2020 - Rev. A
7.3
Startroutine van de besturingseenheid bewerken
Opmerking!
Tijdens de eerste ingebruikname moet de startroutine een keer worden
uitgevoerd.
•
Voor informatie over de bediening van de besturing, zie
hoofdstuk 9.1 "Bediening van het bedieningspaneel" op
pagina 12.
De startroutine wordt gebruikt om de nodige parameters voor de eerste
ingebruikname van het apparaat in te stellen. De startroutine begint met het
eerste inschakelen van de besturingseenheid en kan slechts één keer worden
uitgevoerd. Na voltooien van de startroutine kunnen de parameters in het
gebruikersmenu worden gewijzigd of gecontroleerd, zie hoofdstuk 9.2
"Instellingen in de besturing tot stand brengen" op pagina 12.
Opmerking!
De voedingsspanning (230 V) van de besturingseenheid wordt
aangesloten door de contactstekker in te steken.
U bent nu in de stopmodus. De LED "Auto" op het bedieningspaneel dooft.
Weergave op het
Uitleg
display
Reflexomat
Naam van het apparaat
Taal
Standaardsoftware met verschillende talen.
Bedieningshandleiding
Lees de gehele bedieningshandleiding, voordat u het
lezen
apparaat in werking stelt en controleer of de
montage goed uitgevoerd is.
Min. werkdruk
Voer de waarde voor de minimale werkdruk in.
•
Berekening van de minimale werkdruk, zie
hoofdstuk 7.2 "Schakelpunten Reflexomat" op
pagina 10.
Tijd
Wijzig na elkaar de knipperende weergaven voor
"uur", "minuut" en "seconde".
•
Indien er een fout optreedt, wordt de tijd
opgeslagen in het foutgeheugen van de
besturing.
Datum
Wijzig na elkaar de knipperende weergaven voor
"dag", "maand" en "jaar".
•
Indien er een fout optreedt, wordt de datum
opgeslagen in het foutgeheugen van de
besturing.
00500 l / 740 mm
Selecteer de grootte van het basisvat "VG".
GB = 0093 kg
•
De informatie over het basisvat vindt u op het
typeplaatje of, zie hoofdstuk 5 "Technische
gegevens" op pagina 5.
1 % / 1,7 bar
Nulijking van de niveaumeting.
Nulijking!
•
De besturing controleert of het signaal van de
niveaumeting overeenkomt met de ingevoerde
grootte van het basisvat "VG". Hiervoor moet
het basisvat volledig leeg zijn, zie
hoofdstuk 6.3.3 "Montage van de
niveaumeting" op pagina 7.
0 % / 1,0 bar
Als de nulijking succesvol uitgevoerd is, bevestigt u
dit met de "OK"-knop op het bedieningspaneel van
Nulijking succesvol
de besturing.
uitgevoerd!
