6.3.2
Aansluiting op het installatiesysteem
VOORZICHTIG
Kans op letsel door struikelen en vallen
Veroorzaakt door struikelen of vallen over kabels en leidingen tijdens de
montage.
• Persoonlijke beschermingsmiddelen (helm, beschermende kleding,
handschoenen, veiligheidsschoenen).
• Kabels en buisleidingen deskundig tussen besturingseenheid en vaten
aanbrengen.
OPGELET
Schade door ondeskundige montage
Door aansluitingen van buisleidingen of door apparaten van de installatie
kunnen extra belastingen van het apparaat ontstaan.
•
Zorg dat de buisaansluitingen tussen apparaat en installatie
gemonteerd zijn zonder spanningen en trillingen.
•
Ondersteun zo nodig de buisleidingen of apparaten.
OPGELET
Beschadigingen van de kabel- en buisleidingen
Wanneer de kabel- en buisleidingen niet deskundig tussen de vaten en de
besturingseenheid worden aangebracht, kunnen deze worden beschadigd.
•
Leg de kabel- en buisleidingen deskundig op de vloer.
6.3.2.1

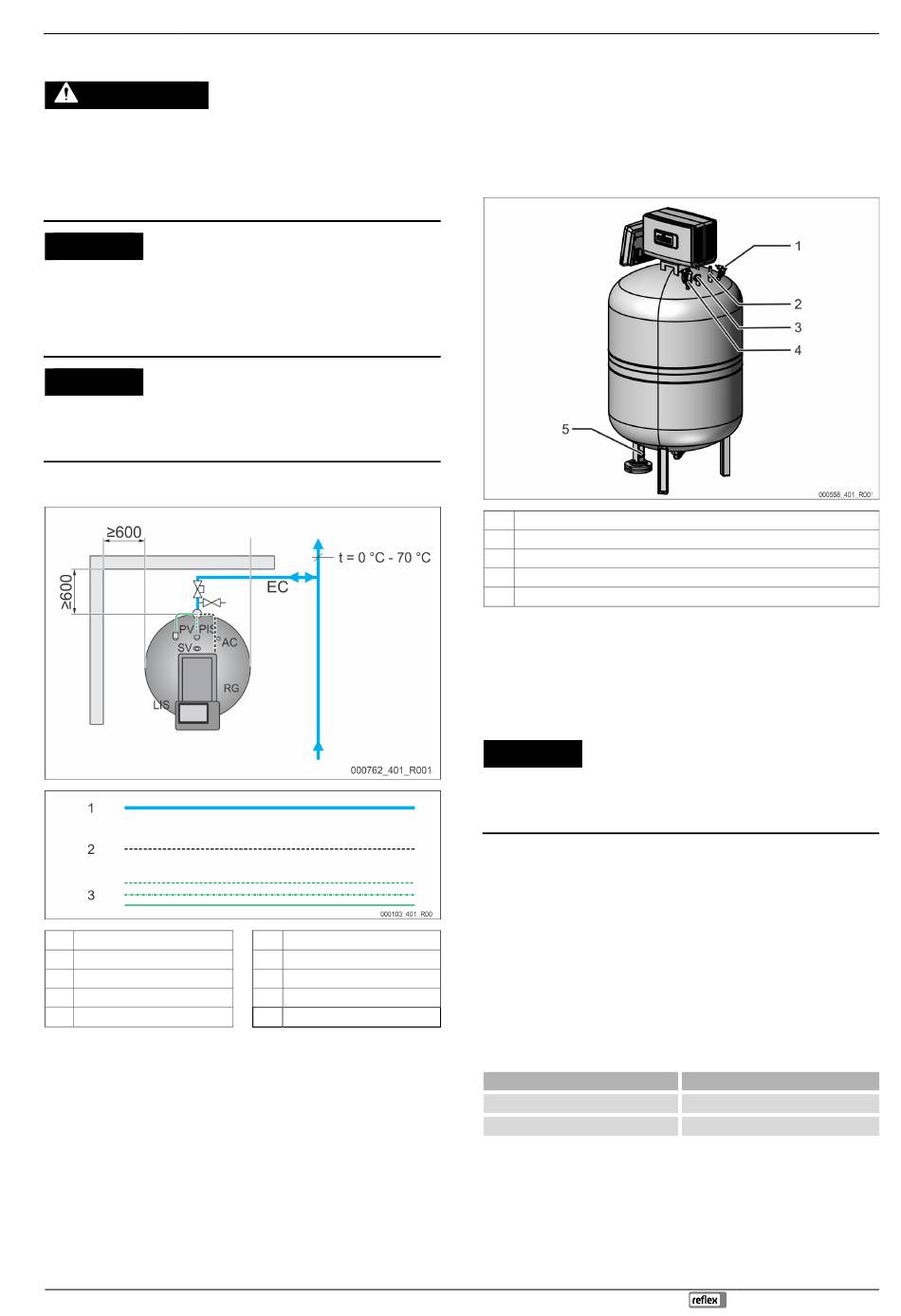

Aansluiting aan de waterzijde
1
Expansieleiding
2
Drukluchtleiding
3
Dataleiding
RG
Basisvat
LIS Niveaumeting
Om de werking van de niveaumeting "LIS" te garanderen, moet het basisvat
flexibel worden aangesloten op het installatiesysteem d.m.v. de meegeleverde
slang.
Het basisvat is uitgerust met een beveiligde barrière en een ledigingsinrichting
in de expansieleiding "EC".
De integratie in het installatiesysteem moet plaatsvinden in gebieden met een
temperatuur tussen 0 °C en 70 °C. Dit is bij verwarmingsinstallaties de terugloop
en bij koelinstallaties de voorloop van de generator.
Als de temperaturen buiten het bereik van 0 °C – 70 °C is, moeten
voorschakelvaten worden geïnstalleerd in de expansieleiding tussen
installatiesysteem en Reflexomat.
SV
Veiligheidsklep
PV
Magneetventiel
PIS
Druksensor
AC
Drukluchtleiding
EC
Expansieleiding
Reflexomat Silent Compact — 16.10.2020 - Rev. A
Opmerking!
Details over de schakeling van de Reflexomat apparaten of van de
voorschakelvaten, alsmede de afmetingen van de expansieleidingen zijn
aangegeven in de planningdocumentatie. Verdere informatie vindt u
ook in de Reflex planninggids.
6.3.2.2
Aansluiting van de besturingseenheid
De aansluitingen zijn met kleuren aangeduid en de toewijzing is beschreven.
1
Druksensor, rode aanduiding "PIS"
2
Veiligheidsklep "SV"
3
Drukluchtaansluiting
4
Overstroommagneetventiel, blauwe aanduiding "PV"
5
Niveaumeting, gele aanduiding "LIS"
De aansluitingen van de Reflexomat Silent Compact zijn af fabriek
voorgemonteerd.
Monteer de niveaumeting, zie hoofdstuk 6.3.3 "Montage van de niveaumeting"
op pagina 7.
6.3.3
Montage van de niveaumeting
OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
•
Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetcel. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is, zie hoofdstuk 6.3.1 "Plaatsing van
het vat" op pagina 6. Neem de volgende aanwijzingen in acht:
•
Verwijder de transportbeveiliging (houtblok) van de voet van het basisvat.
•
Vervang de transportbeveiliging door de drukmeetcel.
–
Voorkom schokkerige belastingen van de drukmeetcel, door bijv. het
achteraf uitlijnen van het vat.
•
Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is, zie hoofdstuk 9.2 "Instellingen in de besturing
tot stand brengen" op pagina 12.
Richtwaarden voor niveaumetingen:
Basisvat
200 l
300 - 500
Montage
Meetbereik
0 – 4 bar
0 – 10 bar
Nederlands — 7
