6.5.1

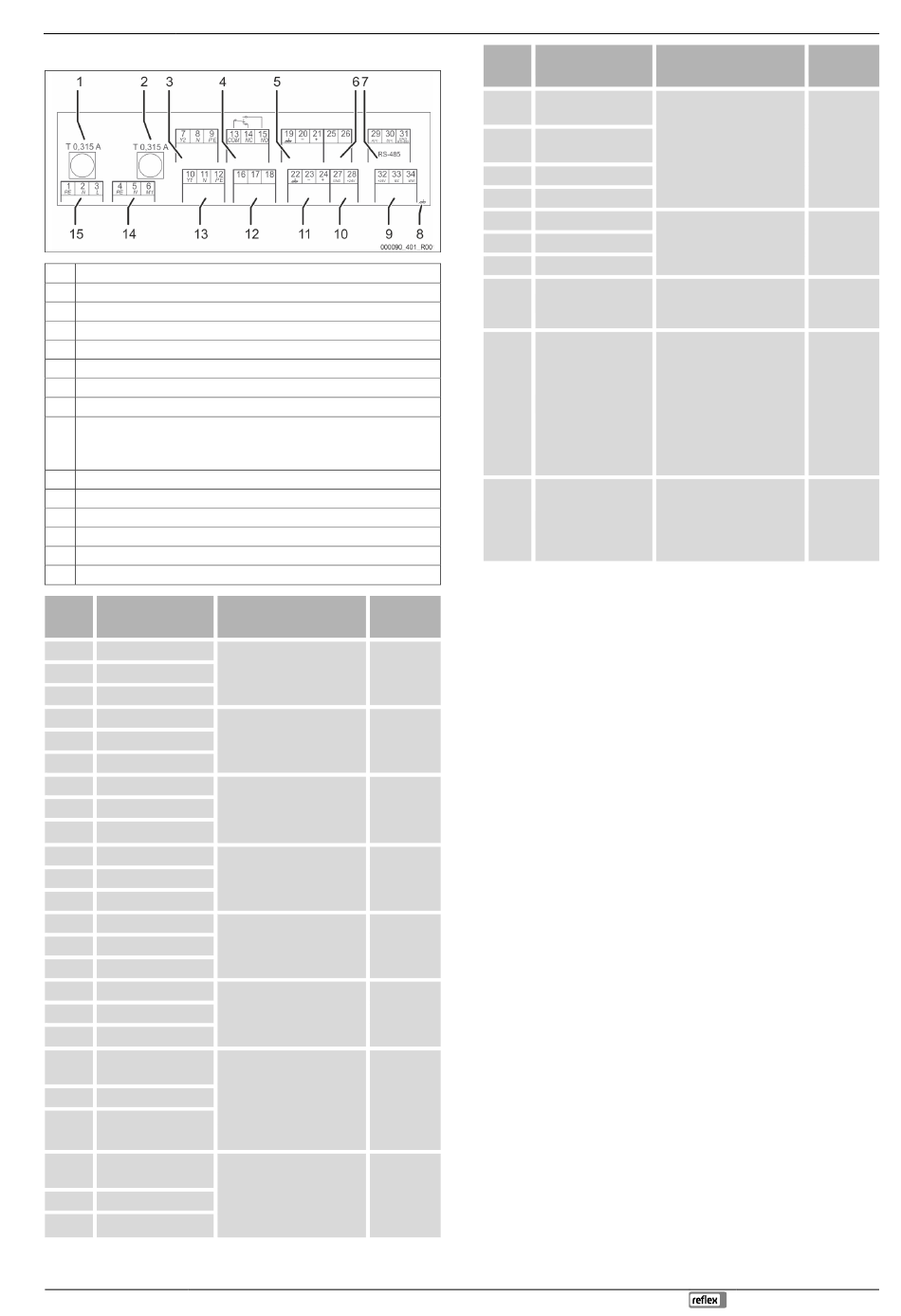

Schakelschema
1
Zekering "L" voor de elektronica en magneetventielen
2
Zekering "N" voor de magneetventielen
3
Overstroomklep (niet bij motorkogelklep)
4
Verzamelmelding
5
Optioneel voor de tweede drukwaarde
6
Motorkogelklep (stuuraansluiting)
7
Interface RS-485
8
Scherm
9
Digitale ingangen
•
Watermeter
•
Watertekort
10
Motorkogelklep (energieaansluiting)
11
Analoge ingang voor druk
12
Externe aanvraag voor bijvullen
13
Bijvulklep
14
Compressor "CO"
15
Netvoeding
Klem-
Signaal
nummer
1
PE
2
N
3
L
4
PE
5N
N
6 M1
M 1
7
Y2
8
N
9
PE
10
Y 1
11
N
12
PE
13
COM
14
NC
15
NO
16
vrij
17
Bijvulling (230 V)
18
Bijvulling (230 V)
Beschermingsgeleider
19
(PE)
20
- niveau (signaal)
21
+ niveau (+ 18 V)
PE
22
(beschermingsgeleider)
23
- druk (signaal)
24
+ druk (+ 18 V)
Functie
Bekabeling
Te voorzien
230 V voedingsspanning via
door de
kabel met stekker.
fabriek
Te voorzien
Compressor voor het
door de
drukbehoud.
fabriek
Overstroommagneetventiel.
Te voorzien
•
Voor het besturen van
door de
het drukbehoud in de
fabriek
overstroomleiding.
Uitgang 230 V voor bijvulling.
Te voorzien
door de klant,
•
Bijv. aansturen van een
optie
Reflex Fillcontrol.
Te voorzien
Verzamelmelding
door de klant,
(potentiaalvrij).
optie
Externe aanvraag voor
bijvullen.
---
•
Wordt niet gebruikt
voor de Reflexomat.
Af fabriek
Analoge ingang niveau.
voorbereid;
•
voor de weergave op
sensorstekker
het display.
moet door de
•
voor de aansturing van
klant worden
de bijvulling.
aangesloten
Analoge ingang druk.
•
voor de weergave op
Te voorzien
het display.
door de
fabriek
•
voor de aansturing van
het drukbehoud.
Reflexomat Silent Compact — 16.10.2020 - Rev. A
Klem-
Signaal
nummer
0 – 10 V (regelbare
25
variabele)
0 – 10 V
26
(feedbacksignaal)
27
GND
28
+ 24 V (voeding)
29
A
30
B
31
GND
32
+ 24 V (voeding) E1
33
E1
34
E2
6.5.2
Interface RS-485
Via deze interface kan diverse informatie worden opgevraagd van de
besturingseenheid en vervolgens worden gebruikt voor de communicatie met
controlecentra of andere apparaten.
De volgende informatie kan worden opgevraagd:
–
Druk en niveau.
–
Bedrijfsmodi van de compressor.
–
Bedrijfsmodi van de kogelkraan in de overstroomleiding.
–
Bedrijfsmodi van de bijvulling via het magneetventiel.
–
Gecumuleerde hoeveelheid van de contactwatermeter FQIRA +.
–
Alle meldingen, zie hoofdstuk 9.2.2 "Meldingen" op pagina 14.
–
Alle items in het foutgeheugen.
Opmerking!
Indien gewenst kunt u contact opnemen met de Reflex klantenservice
om het protocol voor de interface RS-485, details over de aansluitingen
en informatie over de accessoires te verkrijgen.
6.5.2.1
Aansluiting van de interface RS-485
•
Maak gebruik van een afgeschermde kabel om de interface aan te sluiten
op de klemmen 1 – 6 van de printplaat in de schakelkast.
–
Voor het aansluiten van de interface, zie hoofdstuk 6.5 "Elektrische
aansluiting" op pagina 8.
•
Als u het apparaat in combinatie met een controlecentrum gebruikt dat
niet geschikt is voor een interface van het type RS-485 (maar bijv. voor RS-
232), moet een geschikte adapter worden gebruikt.
Opmerking!
•
Gebruik voor het aansluiten van de interface de volgende kabel.
–
Liycy (TP), 4 × 2 × 0,8, maximale totale buslengte 1000 m.
Montage
Functie
Bekabeling
Motorkogelklep
---
•
Wordt niet gebruikt
voor de Reflexomat.
Te voorzien
Interface RS-485.
door de klant,
optie
Te voorzien
Voeding voor E1 en E2.
door de
fabriek
Contactwatermeter (b.v. in
Fillset), zie hoofdstuk 4.6
"Optionele uitrusting" op
pagina 5.
Te voorzien
door de klant,
•
Wordt gebruikt voor de
optie
evaluatie van de
bijvulling.
Als het contact 32/33
gesloten is = telimpuls.
Watertekortschakelaar.
•
Wordt niet gebruikt
voor de Reflexomat.
---
Als het contact 32/34
gesloten is = OK.
Nederlands — 9
