Montage
6.4

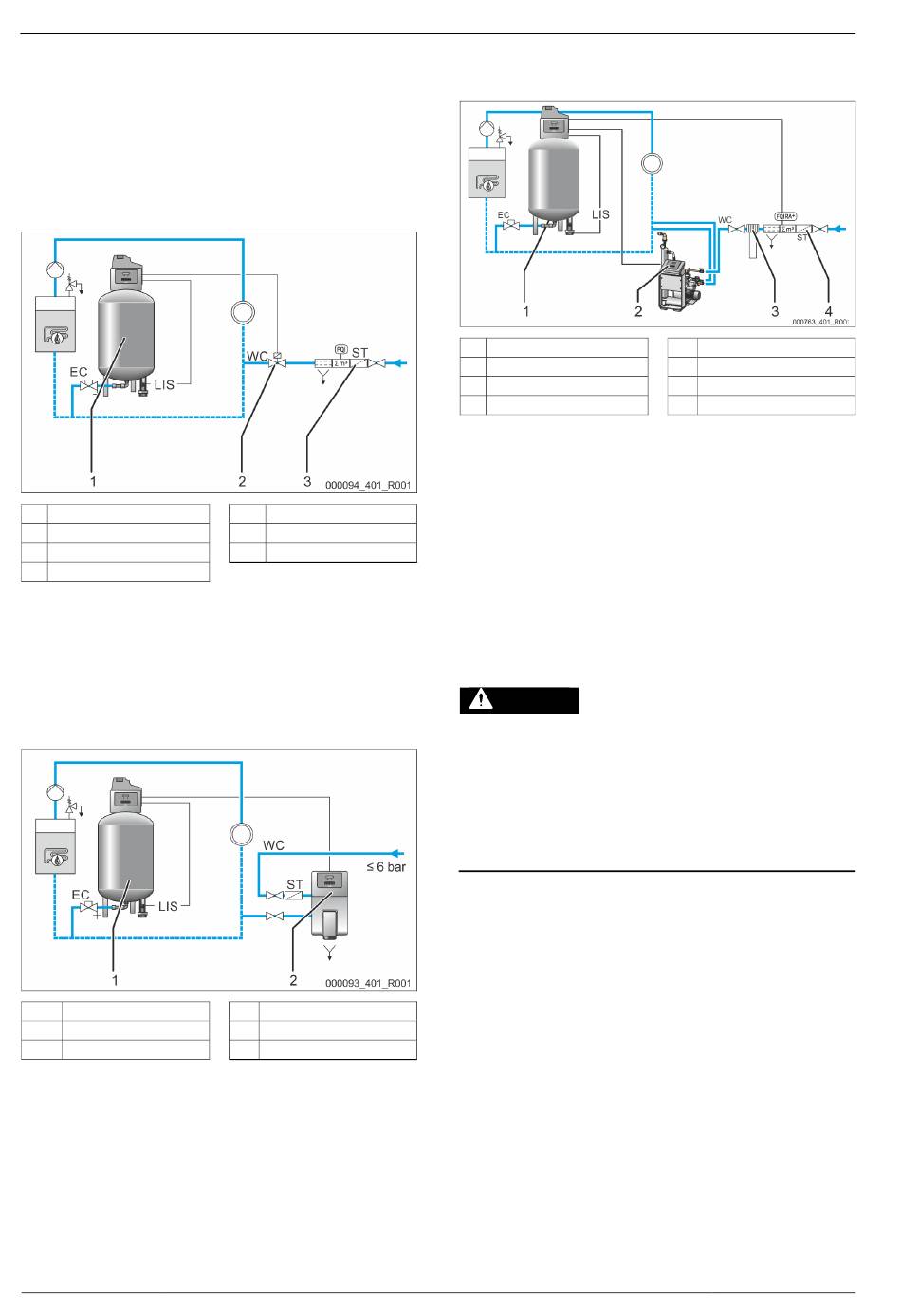

Bijvul- en ontgassingsvarianten
6.4.1
Functie
In het basisvat wordt het vulniveau gemeten door de niveausensor "LIS" en
vervolgens geanalyseerd door de besturing. Als het waterpeil onder de waarde
daalt, die ingesteld is in het gebruikersmenu, wordt de externe bijvulling
ingeschakeld.
6.4.1.1
Bijvulling zonder pomp
Reflexomat Silent Compact met magneetventiel en kogelklep.
1
Reflexomat Silent Compact
2
Magneetventiel met kogelklep
3
Reflex Fillset
ST
Vuilvanger
Bij een bijvulling met drinkwater is het raadzaam, vóór het apparaat de Reflex
Fillset met geïntegreerde systeemscheiding aan te sluiten, zie hoofdstuk 4.6
"Optionele uitrusting" op pagina 5. Als u geen Reflex Fillset voorschakelt, gebruik
dan een vuilvanger "ST" met een filter-maaswijdte van ≥ 0,25 mm voor de
bijvulling.
6.4.1.2
Bijvulling met pomp
Reflexomat Silent Compact met Reflex Fillcontrol Auto
1
Reflexomat Silent Compact
2
Fillcontrol Auto
WC
Bijvulleiding
De bijvulling van water via Fillcontrol Auto is geschikt voor hoge
installatiedrukwaarden tot 8,5 bar. De vuilvanger "ST" is inbegrepen in de
levering.
8 — Nederlands
WC
Bijvulleiding
LIS
Niveaumeting
EC
Expansieleiding
ST
Vuilvanger
EC
Expansieleiding
LIS
Niveaumeting
Reflexomat Silent Compact — 16.10.2020 - Rev. A
6.4.1.3
Bijvullen met ontharding en ontgassing
Reflexomat Silent Compact en Reflex Servitec.
1
Reflexomat Silent Compact
2
Reflex Servitec
3
Reflex Fillsoft
4
Reflex Fillset Impuls
Het ontgassings- en bijvulstation Reflex Servitec ontgast het water in het
installatiesysteem en de bijvulinrichting. Het automatische bijvullen van water in
het installatiesysteem vindt plaats door het drukbehoud te controleren.
Bovendien wordt het bijvulwater door de Reflex Fillsoft onthard.
•
Ontgassings- en bijvulstation Reflex Servitec, zie hoofdstuk 4.6 "Optionele
uitrusting" op pagina 5.
•
Reflex Fillsoft onthardingsinstallaties en Reflex Fillset Impuls, zie
hoofdstuk 4.6 "Optionele uitrusting" op pagina 5.
Opmerking!
Gebruik de Reflex Fillset Impuls als de installatie uitgerust is met een
Reflex Fillsoft onthardingsinstallatie.
•
De besturing analyseert de bijvulhoeveelheid en signaleert de
nodige vervanging van de onthardingspatronen.
6.5
Elektrische aansluiting
GEVAAR
Levensbedreigend letsel door elektrische schokken.
Indien stroomvoerende delen worden aangeraakt, bestaat het gevaar van
levensbedreigend letsel.
•
Zorg dat de installatie, waarin het apparaat zal worden gemonteerd,
spanningsvrij is.
•
Zorg dat de installatie niet door andere personen weer kan worden
ingeschakeld.
•
Laat alle montagewerkzaamheden aan de elektrische aansluiting van
het apparaat alleen uitvoeren door een erkend elektromonteur en
volgens de elektrotechnische voorschriften.
Alle elektrische en luchtzijdige verbindingen tussen de besturingseenheid en het
basisvat zijn voorgemonteerd.
1.
Sluit de netstekker aan op de 230 V-voedingsspanning.
2.
Schakel de installatie in.
De elektrische aansluiting is voltooid.
ST
Vuilvanger
WC Bijvulleiding
LIS
Niveaumeting
EC
Expansieleiding
