Multi-turn aandrijving SA 07.1 – 16.1/SAR 07.1 – SAR 16.1 Intrusive
met besturingseenheid AUMATIC AC 01.1
7.2.
Signaallampen/LED's
7.3.
Weergave mechanische standaanwijzing (optie)
32
De signaallampen/LED's geven ter plaatse de verschillende bedrijfstoestanden
door middel van een lichtsignaal aan. De toewijzing van de signalen is naar
keuze in te stellen.

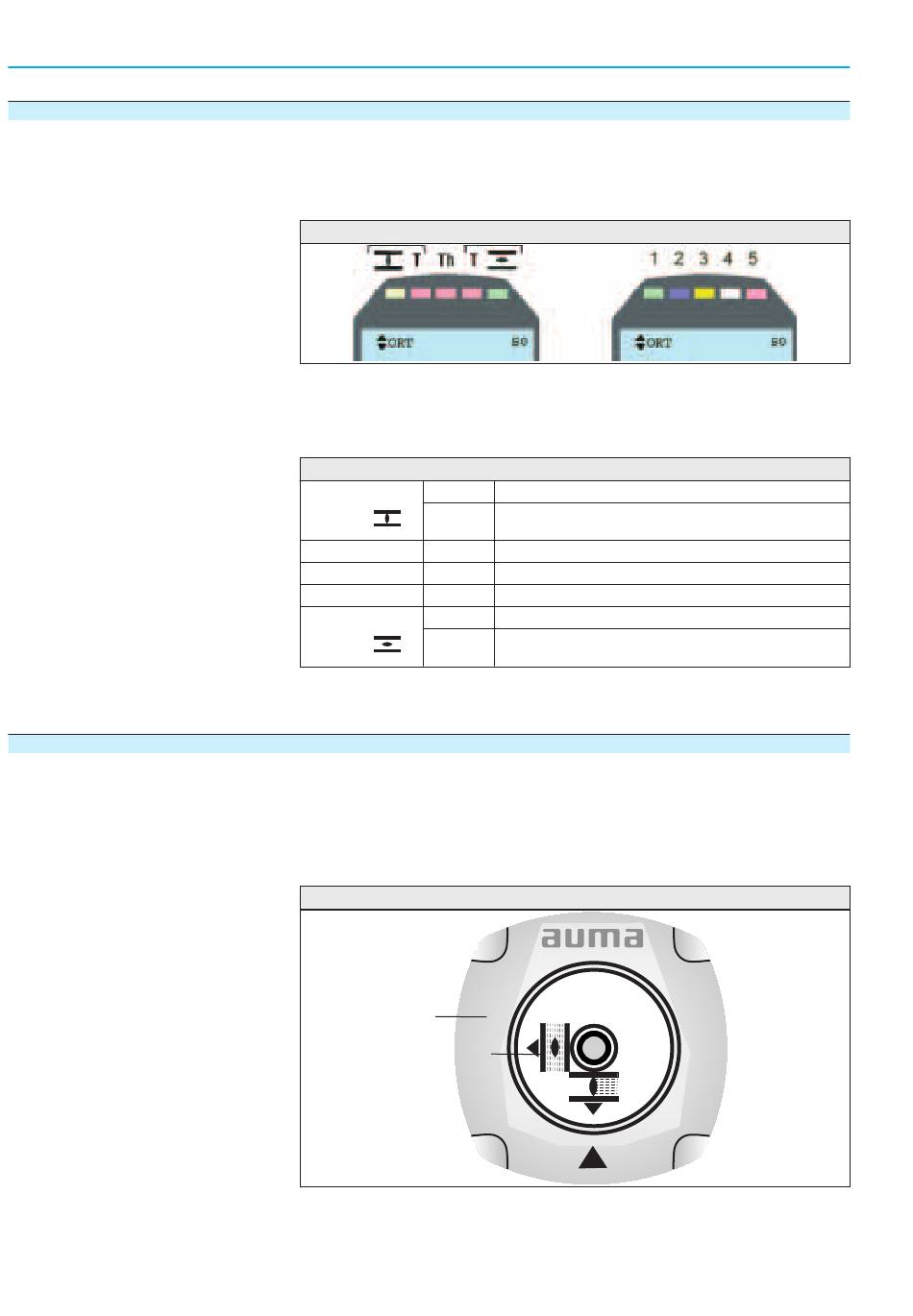

Afbeelding 19 toont de signaallampen/LED's op de locale besturing:
Afbeelding19
Uitvoering (standaard):
LED-opschrift met symbool
Tabel 4 beschrijft de standaard-signalering.
Tabel 4
LED 1 (links)
(symbool
LED 2 (T)
LED 3 (Th)
LED 4 (T)
LED 5 (rechts)
(symbool
Informatie
De methode van signaleren (knipperen/branden) kan via de parameter
BLINKER
.
De mechanische standaanwijzing
toont continu de stand van de afsluiter
.
(het wijzerdeksel draait zich, tijdens het bewegen over de verstelweg van
.
OPEN naar DICHT of omgekeert, om ca. 180° tot 230°.)
toont of de aandrijving beweegt (standaanwijzing)
toont het bereiken van de eindstanden (via markering)
Afbeelding20
1
Deksel
Wijzerdeksel mechanische
2
standaanwijzing
brandt
Aandrijving is in eindstand CLOSED
standaanwijzing aandrijving verplaatst in de richting
)
knippert
CLOSED
brandt
Draaimomentfout CLOSED
brandt
Thermische motorbeveiliging is geactiveerd
brandt
Draaimomentfout OPEN
brandt
Aandrijving is in de eindstand OPEN
standaanwijzing aandrijving verplaatst in de richting
)
knippert
OPEN
worden gewijzigd.
1
2
Bedieningsinstructies
Uitvoering (optie):
LED-opschrift met cijfers
4
5
3
4
Symbool voor de stand OPEN
5
Symbool voor de stand CLOSED
