Multi-turn aandrijving SA 07.1 – 16.1/SAR 07.1 – SAR 16.1 Intrusive
met besturingseenheid AUMATIC AC 01.1
10.
Verhelpen van storingen
10.1. Fouten bij de inbedrijfname
10.1.1 Mechanische standaanwijzing
Beschrijving van het
disfunctioneren
Mogelijke oorzaak
10.1.2 Standaanwijzing RWG
Beschrijving van het
disfunctioneren
Mogelijke oorzaak
10.1.3 Weg- en draaimomentschakelaars
Beschrijving van het
disfunctioneren
Mogelijke oorzaak
48
Mechanische standaanwijzing laat zich niet instellen.
Toerental/slag van de aandrijving is/zijn achteraf gewijzigd.
Oplossing
Reductor vervangen.
Meetbereik 4 – 20 mA resp. maximale waarde 20 mA is niet in te stellen.
Verkeerde reductor (toerental/slag).
Oplossing
De keuze van de reductor controleren. (Het maximaal mogelijke toerental en
de maximale slag voor de aandrijving staan op het specifieke technische
gegevensblad van de betreffende opdracht.)
Schakelaar schakelt niet.
.
De schakelaar is defect of verkeerd ingesteld.
.
Oplossing
De instelling controleren, eventueel de eindstanden opnieuw instellen.
Schakelaar controleren, eventueel vervangen.

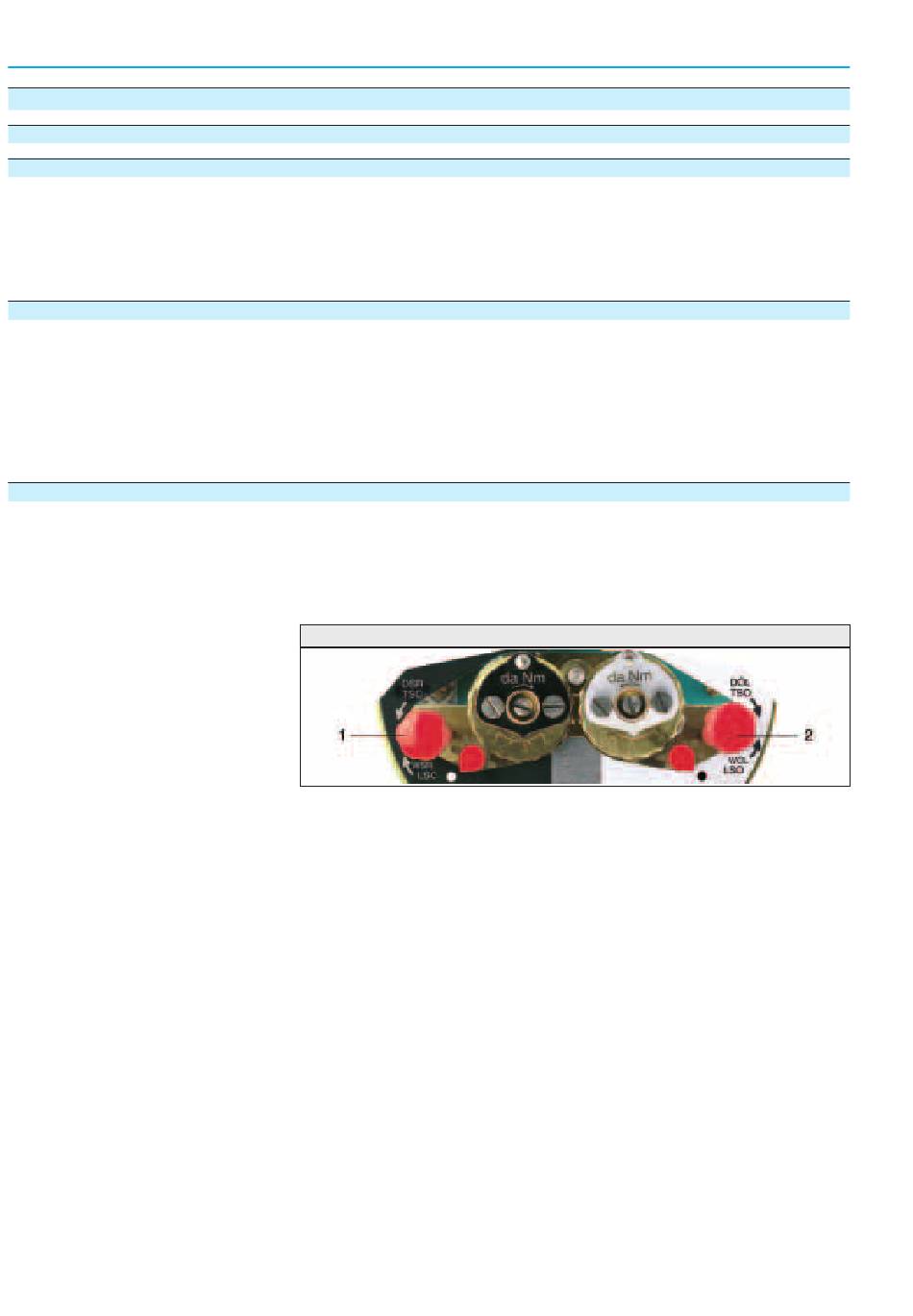

Afbeelding28
Met behulp van de rode testknoppen (1) en (2) kunnen de schakelaars met de
hand worden bediend:
Ò Testknop (1) in de pijlrichting TSC (DSR) draaien:
Draaimomentschakelaar CLOSED activeert.
De rode signaallamp (storing) op de locale besturing brandt.
Ò Druktoets OPEN indrukken om de storing (rode signaallamp), door een
verplaatsing in de tegengestelde richting, te resetten.
Ò Testknop (1) in de pijlrichting TSO (DOEL) draaien:
Draaimomentschakelaar OPEN activeert.
De rode signaallamp (storing) op de locale besturing brandt.
Ò Druktoets CLOSED indrukken om de storing (rode signaallamp), door een
verplaatsing in de tegengestelde richting, te resetten.
Informatie
Indien in de aandrijving een DUO-wegschakelmechanisme (optie) is inge-
bouwd, worden tevens tegelijkertijd de tussenstand schakelaars bediend.
Ò Testknop (1) in de pijlrichting LSC (WSR) draaien:
Wegschakelaar CLOSED activeert.
Ò Testknop (1) in de pijlrichting LSO (WOEL) draaien:
Wegschakelaar OPEN activeert.
