Bedieningsinstructies
9.8.
Elektronische standaanwijzing RWG (optie) instellen
Multi-turn aandrijving SA 07.1 – 16.1/SAR 07.1 – SAR 16.1 Intrusive
De elektronische standaanwijzing RWG dient er voor, de stand van de afsluiter
vast te stellen. Hij genereert, vanuit de van de potentiometer (wegopnemer)
ontvangen gegevens met betrekking tot de huidige stand, een stroomsignaal
van 0 - 20 mA of 4 - 20 mA.
Technische gegevens RWG 4020
Tabel 5
Aansluitschema
Uitgaande stroom
Voedingsspanning
Max. stroomopname
Max. weerstandsbelasting

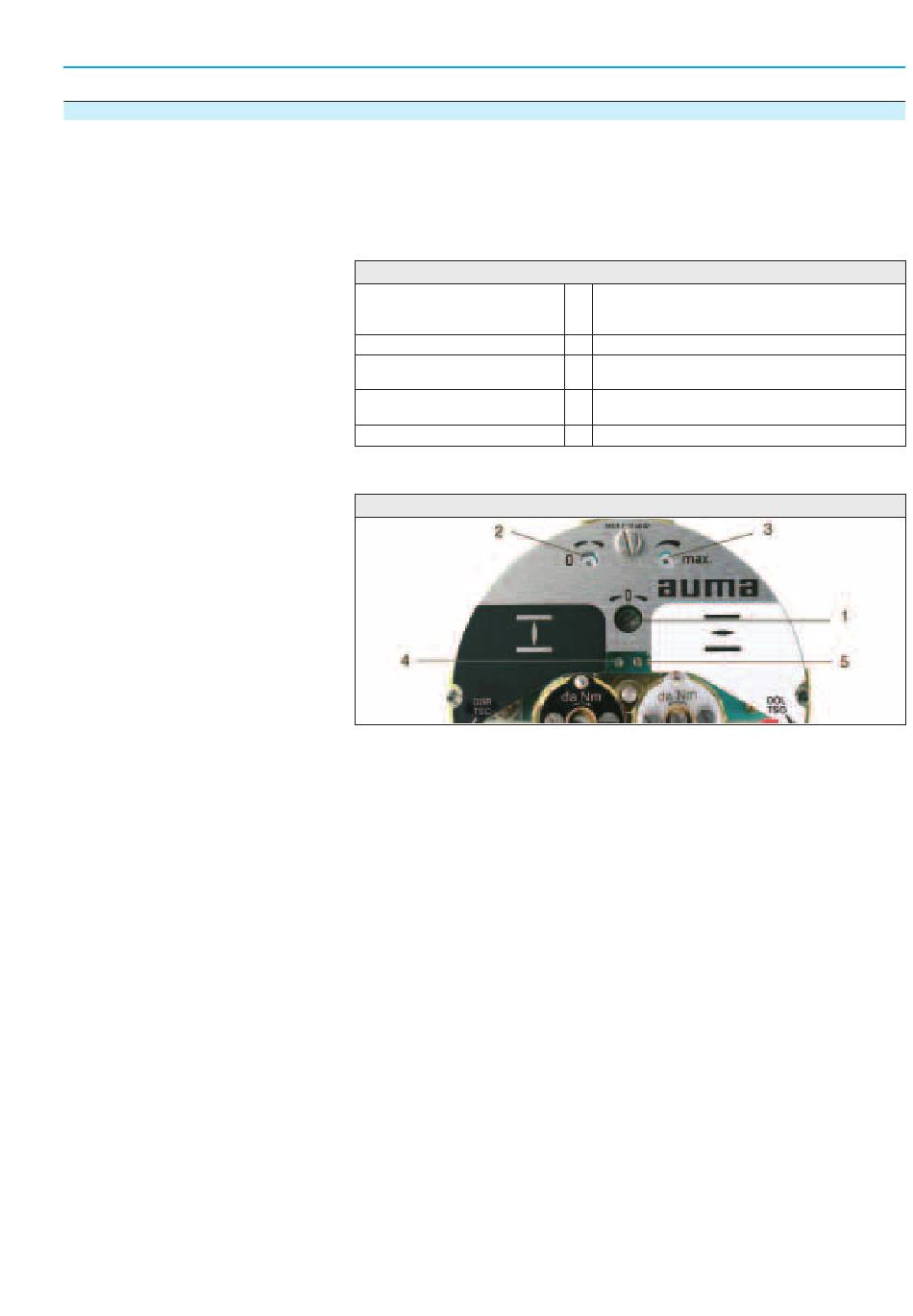

Afbeelding27
1
Potentiometer (standaanwijzing)
2
Potentiometer min. (0/4 mA)
3
Potentiometer max. (20 mA)
1. Elektronische standaanwijzing van spanning voorzien.
2. Afsluiter naar de eindstand CLOSED verplaatsen.
3. Meettoestel voor 0 – 20 mA op de meetpunten (4 en 5) aansluiten.
4. Potentiometer (1) met de wijzers van de klok mee tot aan de aanslag
draaien.
5. Potentiometer (1) weer iets terugdraaien.
6. Potentiometer minimaal (2) naar rechts draaien, tot de de waarde van de
uitgaande stroom stijgt.
7. Potentiometer minimaal (2) terugdraaien tot de volgende waarde is bereikt:
–
bij 0 – 20 mA ca. 0,1 mA
–
bij 4 – 20 mA ca. 4,1 mA.
Hierdoor is gewaarborgd, dat er geen waarde beneden het elektrische
0-punt wordt bereikt.
8. Afsluiter naar de eindstand OPEN verplaatsen.
9. Met de potentiometer max. (3) op de eindwaarde 20 mA instellen.
10. Eindstand CLOSED opnieuw activeren en de minimale waarde (0,1 mA of
4,1 mA) controleren. Indien noodzakelijk een correctie uitvoeren.
Informatie
Indien de maximale waarde niet wordt bereikt, dient de keuze van de reductor
te worden gecontroleerd. (Het maximaal mogelijke toerental en de maximale
slag voor de aandrijving staan op het specifieke technische gegevensblad van
de betreffende opdracht.)
met besturingseenheid AUMATIC AC 01.1
KMS TP_ _ 4 / _ _ _
KMS TP_ _ 4 / _ _ _
3-/4-geleidersysteem
I
0 – 20 mA, 4 – 20 mA
a
24 V DC, ± 15 %
U
v
afgevlakt
I
24 mA
bij 20 mA uitgaande stroom
600 W
R
B
4
Meetpunt (+) 0/4 – 20 mA
5
Meetpunt (–) 0/4 – 20 mA
45
