Multi-turn aandrijving SA 07.1 – 16.1/SAR 07.1 – SAR 16.1 Intrusive
met besturingseenheid AUMATIC AC 01.1
9.4.
Wegschakeling instellen
9.4.1 Eindstand CLOSED (zwart veld) instellen
9.4.2 Eindstand OPEN (wit veld) instellen
40

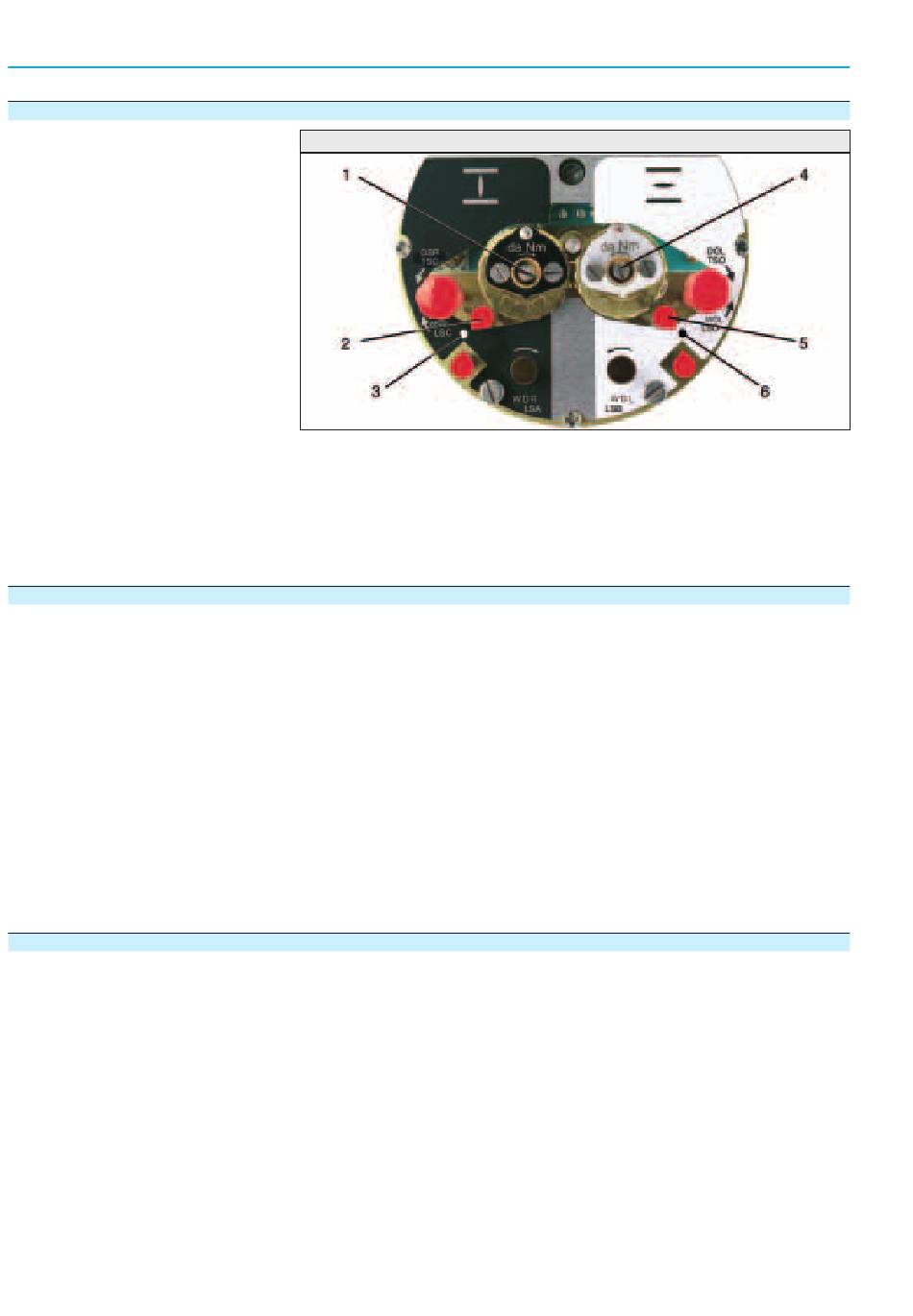

Afbeelding23
Zwart veld
Instelspindel voor de eindstand
1
CLOSED
2
Wijzer voor de eindstand CLOSED
Punt voor de eindstand CLOSED is
3
ingesteld
1. Overgaan tot handbediening.
2. Het handwiel met de wijzers van de klok meedraaien, tot de afsluiter is
gesloten.
3. Handwiel ca. ½ slag (naloop) terugdraaien.
4. Instelspindel (1) (afbeelding 23) continu ingedrukt houden en met behulp
van een schroevendraaier in de richting van de pijl draaien; let daarbij op
wijzer (2):
bij te voelen en te horen ratelen springt de wijzer (2) steeds 90° verder.
5. Staat de wijzer (2) 90° voor punt (3): dan alleen nog langzaam verder
draaien.
6. Springt de wijzer (2) naar het punt (3): niet meer draaien en de
instelspindel loslaten.
De eindstand CLOSED is nu ingesteld.
7. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer):
de instelspindel in dezelfde richting verder draaien en de instelprocedure
herhalen.
1. Overgaan tot handbediening.
2. Het handwiel tegen de wijzers van de klok indraaien, tot de afsluiter geheel
open is.
3. Handwiel ca. ½ slag (naloop) terugdraaien.
4. Instelspindel (4) (afbeelding 23) continu ingedrukt houden en met behulp
van een schroevendraaier in de richting van de pijl draaien; let daarbij op
wijzer (5):
Bij te voelen en te horen ratelen springt de wijzer (5) steeds 90° verder.
5. Staat de wijzer (5) 90° voor punt (6): dan alleen nog langzaam verder
draaien.
6. Springt de wijzer (5) naar het punt (6): niet meer draaien en de
instelspindel loslaten.
De eindstand OPEN is nu ingesteld.
7. Indien te ver werd gedraaid (ratelen ná het omspringen van de wijzer):
de instelspindel in dezelfde richting verder draaien en de instelprocedure
herhalen.
Bedieningsinstructies
Wit veld
Instelspindel voor de eindstand
4
OPEN
5
Wijzer voor de eindstand OPEN
Punt voor de eindstand OPEN is
6
ingesteld
