Dit komt doordat het oppervlakgedeelte in contact komt met
het beton (de bladset met het grotere contactgedeelte neigt
meer aan het beton te plakken).
De rechter tuimelschakelaar (Twin Pitch™) pitcht beide bladen
gelijktijdig terwijl de linker tuimelschakelaar (enkele pitch)
alleen het linkerblad zal pitchen. Door de schakelaars naar
voren te bewegen vergroot u de pitch terwijl u de bladpitch kunt
verlagen door deze naar achteren te bewegen (afbeelding
30).
TUIMELSCHAKELAARS
BLADPITCH

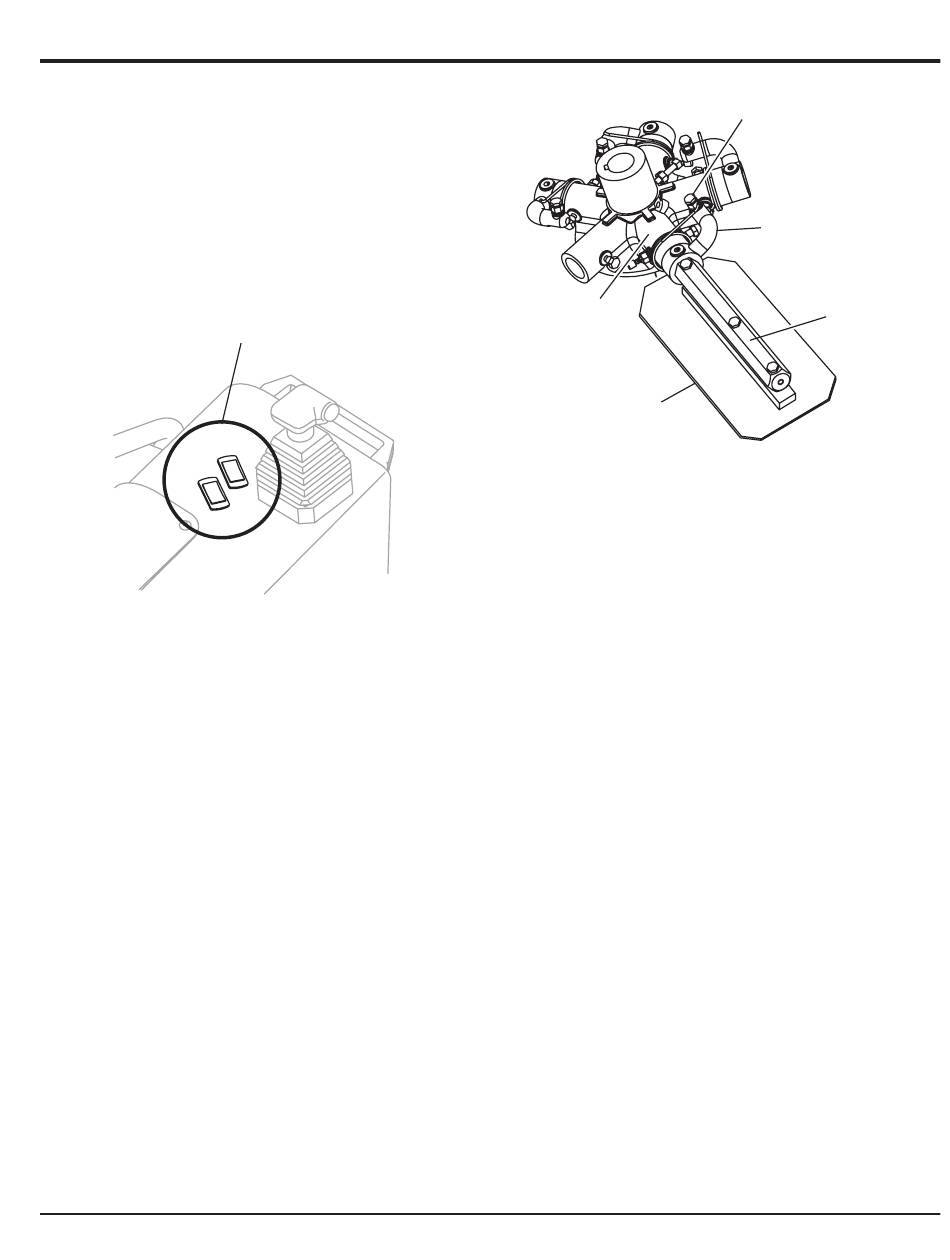

Afbeelding 30.
Tuimelschakelaars bladpitch
afstelprocedure bladpitch
Onderhoud afstelling van de bladpitch kan worden uitgevoerd
door een bout (afbeelding 31) op de arm van de bladvinger van
de troffelmachine af te stellen. Deze bout is het contactpunt
van de troffelarm en de onderste draagplaat op de drukkraag.
Het doel van de afstelling is om consistente bladpitch en
afwerkingskwaliteit te bevorderen.
Kijk naar de volgende indicaties als de bladen ongelijkmatig
slijten. Als dit het geval is, is wellicht afstelling noodzakelijk.
Is een blad volledig versleten en ziet de andere er nog als
„
nieuw uit?
Heeft de machine een waarneembare rollende of sprin-
„
gende beweging tijdens gebruik?
„
Kijk naar de machine als deze draait, bewegen de
beveiligingsringen "omhoog en omlaag" ten opzichte van
de grond?
eHtx44y5 DUBBeLe (RiDe-On) tROFFeLMaCHine • geBRUikeRsHanDLeiDing — Rev. #0 (16/01/13) — pagina 33
SPINPLAAT
BLAD
Afbeelding 31.
De eenvoudigste en meest consistente wijze om afstellingen
aan de troffelarmvingers aan te brengen, is het gebruik van
de afstelhouder troffelarm (onderdeelnr. 9177). Deze wordt
geleverd met alle noodzakelijke hardware om op juiste wijze
dit onderhoud uit te voeren en de instructies over het gebruik
van dit gereedschap.
Als een afstelhouder van de troffelarm niet beschikbaar is en
directe afstelling is noodzakelijk, kan een tijdelijke afstelling
worden uitgevoerd als u ziet of voelt dat een blad harder trekt
door de bout van het desbetreffende blad af te stellen.
Een andere manier om te bepalen welke bladen moeten
worden aangepast, is om de machine op een bekend "VLAK"
oppervlak (metalen staalplaat) te plaatsen en de bladen zo
vlak mogelijk te pitchen. Kijk nu naar de afstelbouten. Ze
moeten net contact maken met de onderste draagplaat op de
spin. Als u ziet dat een van de bouten geen contact maakt,
dient u een afstelling door te voeren.
Stel de "hoge" bouten omlaag tot het niveau van de ene die
geen contact maakt, of pas de "lage" bout aan het niveau van
de hogere bouten aan. Indien mogelijk past u de lage bout aan
het niveau van de overige bouten aan. Dit is de eenvoudigste
manier, maar werkt niet altijd. Verifieer na afstelling of de
bladpitches juist functioneren.
Bladen die onjuist zijn afgesteld, kunnen meestal niet vlak
pitchen. Dit kan optreden als de afstelbouten te hoog zijn
afgesteld. Afstelbouten daarentegen die te laag zijn afgesteld,
zorgen ervoor dat de bladen niet voldoende hoog voor
afwerkingswerkzaamheden zijn afgesteld.
OndeRhOUd
AFSTELBOUT
BLADPITCH
HEFBOOM
TROFFELARM
Afstelbout bladpitch
