plaats de pannen op de afwerkingsbladen
Deze ronde schijven worden ook wel "pannen" genoemd,
en worden bevestigd op de spinarmen en maken vroegtijdig
zweven van nat beton en eenvoudige verplaatsing van
natte naar droge gebieden mogelijk. Deze zijn bovendien
zeer effectief in het integreren van grote aggregaten en
oppervlakverhaders.
waaRsCHUwing
Hijsen/gevaar op beknelling. Hijs de troffelma-
chine nieT als de pannen zijn bevestigd.
waaRsCHUwing
Installeer de pannen alTiJd in de werkomgeving of
in een naastgelegen, genivelleerde omgeving. Hijs de
troffelmachine nieT als de pannen zijn bevestigd.
1.
Hijs de troffelmachine net voldoende zodat de pan onder
de bladen kan worden geschoven. Breng de afwerkings-
machine omlaag op de pan met de bladassemblages
naast de Z-clips.
2.
Draai de bladen in positie onder de Z-clips (afbeelding
45). Controleer of de bladen draaien in de rijrichting van
de machine als deze in bedrijf is of gebruik de motor om
de bladen in positie te draaien.
BEVESTIGINGSKNOP
Z-CLIP, PAN

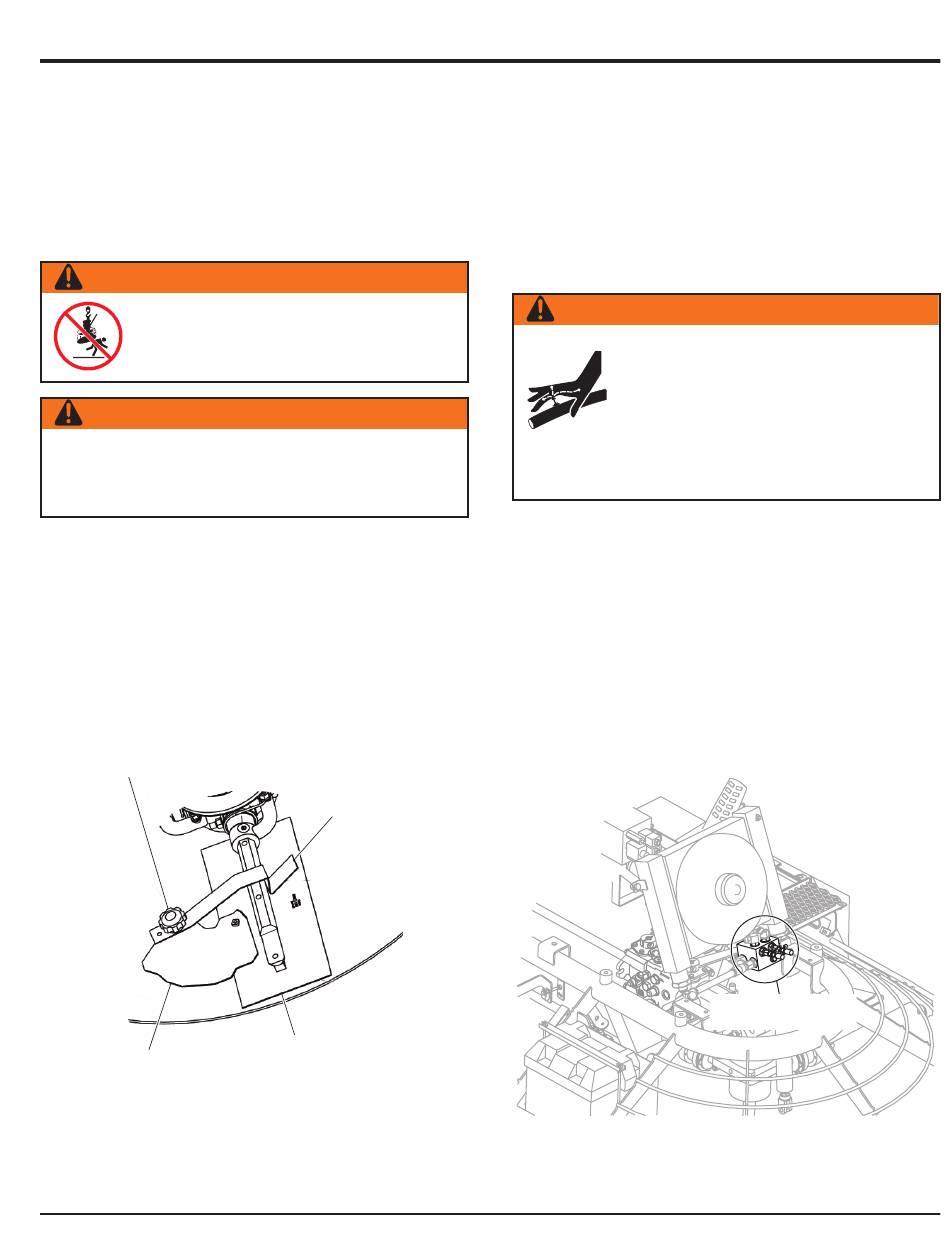

Afbeelding 45.
Installatie Z-clip afwerkingspan
eHtx44y5 DUBBeLe (RiDe-On) tROFFeLMaCHine • geBRUikeRsHanDLeiDing — Rev. #0 (16/01/13) — pagina 39
BEVESTIGING, BLAD
BLADASSEMBLAGE
3.
Bevestig de bladbanden aan de verre zijde van de
Z-clipbeugels met de bevestigingsknoppen zoals
weergegeven in afbeelding 45.
4.
Controleer of de bladranden onder de Z-clips zijn
bevestigd en de bevestigingsbanden volledig over de
randen van de bladen zijn bevestigd voordat de machine
weer in gebruik wordt genomen.
Hydraulische besturingsdruk controleren
waaRsCHUwing
Indien van toepassing, mag u nooiT uw
hand gebruiken om hydraulische lekken te
zoeken. Gebruik een stuk hout of karton.
Hydraulische vloeistof die in de huid wordt
geïnjecteerd, moet direct worden behandeld
door een deskundige arts, anders kan ernstig
letsel of zelfs dodelijk letsel optreden.
Een groot aantal hydraulische problemen zijn het gevolg van
lage vloeistofniveaus. Voordat u enige andere mogelijkheden
gaat controleren, dient u te controleren of het hydraulische
vloeistofniveau bovenaan het kijkglas zit, dat zich bevindt aan
de achterzijde/het midden van het frame.
Hydrostatische druk kan worden gecontroleerd met gebruik
van een drukmeter met een bereik van ten minste 5.000 psi.
Twee diagnostische male snelkoppelstukken/testpoorten
(een voor elke pomp) bevinden zich onder de rechter
grilbescherming (afbeelding 46).
Afbeelding 46.
Locatie QD Male koppelstukken
OndeRhOUd
SNELLE LOSKOPPELING VAN
MALE KOPPELSTUKKEN
