2.
Verwijder de borgmoer van de spin en hydraulische
motor.
3.
Hijs zorgvuldig de bovenste troffelassemblage van de
spinassemblage. Het kan nodig zijn om zachtjes met een
rubberen hamer te kloppen om de spin van de hoofdas
van de hydraulische motor los te krijgen.
4.
Gebruik Blue Loctite #242 op de borgmoer van de spin
bij montage en draai deze aan met een koppel van
176 N . m (130 ft.lbs).
verwijderen van de troffelarm
1.
Verwijder de hardware die de stabilisatiering op de
troffelarm bevestigd (afbeelding 37).
MOER
TROFFEL-
ARM
VLAKKE
RING

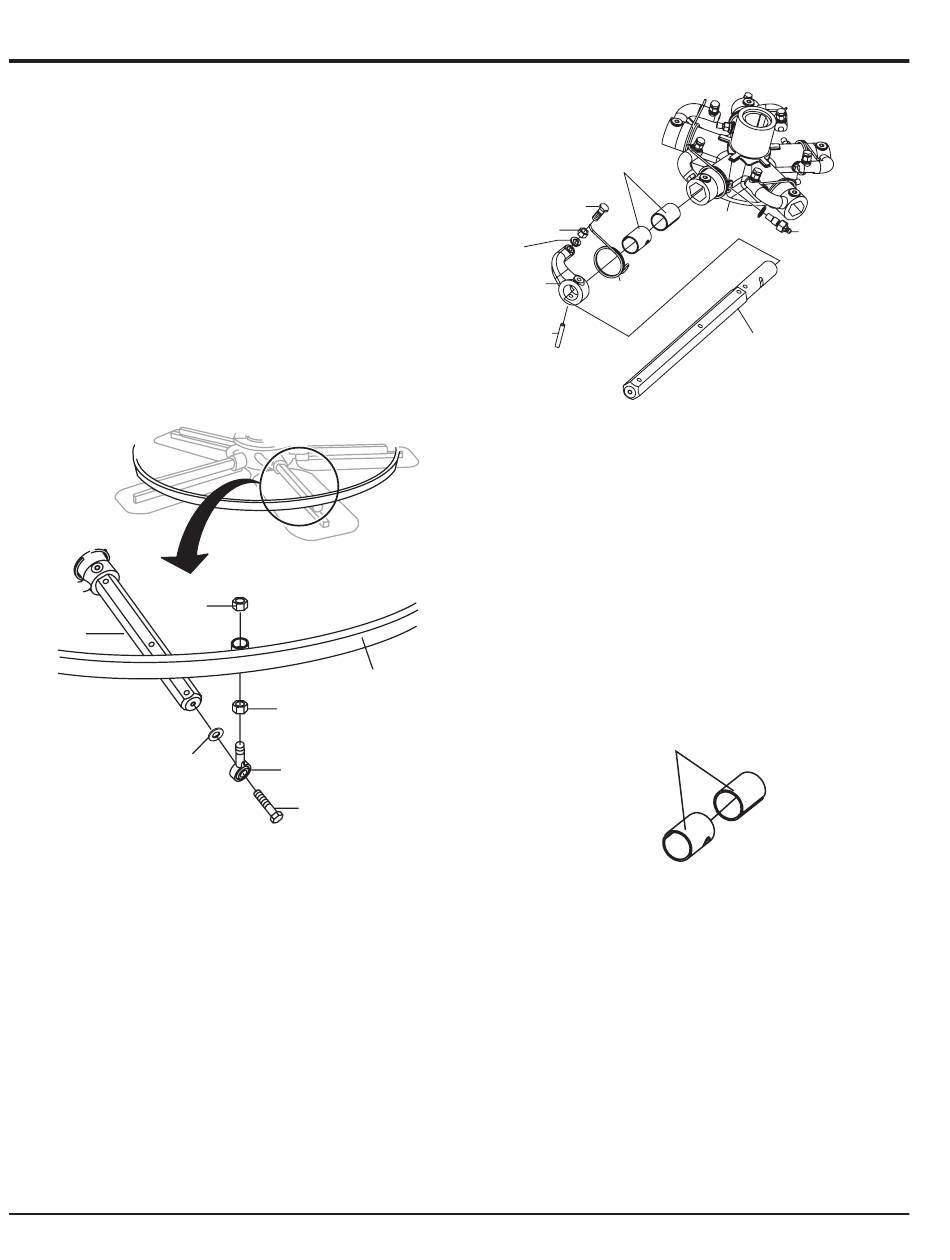

Afbeelding 37.
(stabilisatiering)
2.
Elke troffelarm (afbeelding 38 ) wordt met een zeskantige
kopbout op de spinplaat gehouden (schroefdraad
smeren) en een rolpen. Verwijder zowel de zeskantige
kopbout en de rolpen van de spinplaat.
3.
Verwijder de troffelarm van de spinplaat.
pagina 36 — eHtx44y DUBBeLe (RiDe-On) tROFFeLMaCHine • geBRUikeRsHanDLeiDing — Rev. #0 (16/01/13)
STABILISATIERING
MOER
STAAFEINDE
BOUT
Verwijderen troffelarm
2-DELIG
BRONZEN
DRAAGBUS
ZESKANTIGE
SCHROEF
ZESKANTIGE
BORGMOER
BORGRING
HEFBOOM
TERUG-
DRUKVEER
ARM
ROLPEN
Afbeelding 38.
(spinplaat)
4.
Als de inzetstukken van de troffelarm (bronzen draagbus)
uit de troffelarm komen, verwijdert u de draagbus uit
de troffelarm en legt u deze op een veilige plek. Als
de draagbus in de spinplaat blijft, dient u de draagbus
voorzichtig te verwijderen.
5.
Bepaal de bronzen troffelarm draagbussen (afbeelding
39) en reinig deze indien nodig. Vervang de draagbussen
als deze vervormd of versleten zijn.
2-DELIG BRONZEN
DRAAGBUSSEN
Afbeelding 39.
6.
Verwijder met een metaalborstel enige afzetting van beton
van alle zes zijdes van de troffelarm. Herhaal dit voor de
overige armen.
OndeRhOUd
SPINPLAAT
BORGMOER
(SCHROEFDRAAD
INSMEREN)
TROFFELARM
Verwijderen troffelarm
Bronzen draagbussen
