Controleer of de troffelarmen recht zijn
Troffelarmen kunnen beschadigd zijn door ruwe handelingen
(zoals de troffelarm op een pad laten vallen) of door het
raken van blootliggende leidingen, waardoor ze vervormd
raken tijdens gebruik. Met een verbogen troffelarm kan de
troffelmachine geen vloeiende beweging maken. Als u denkt
dat de troffelarmen verbogen zijn, controleert u als volgt op

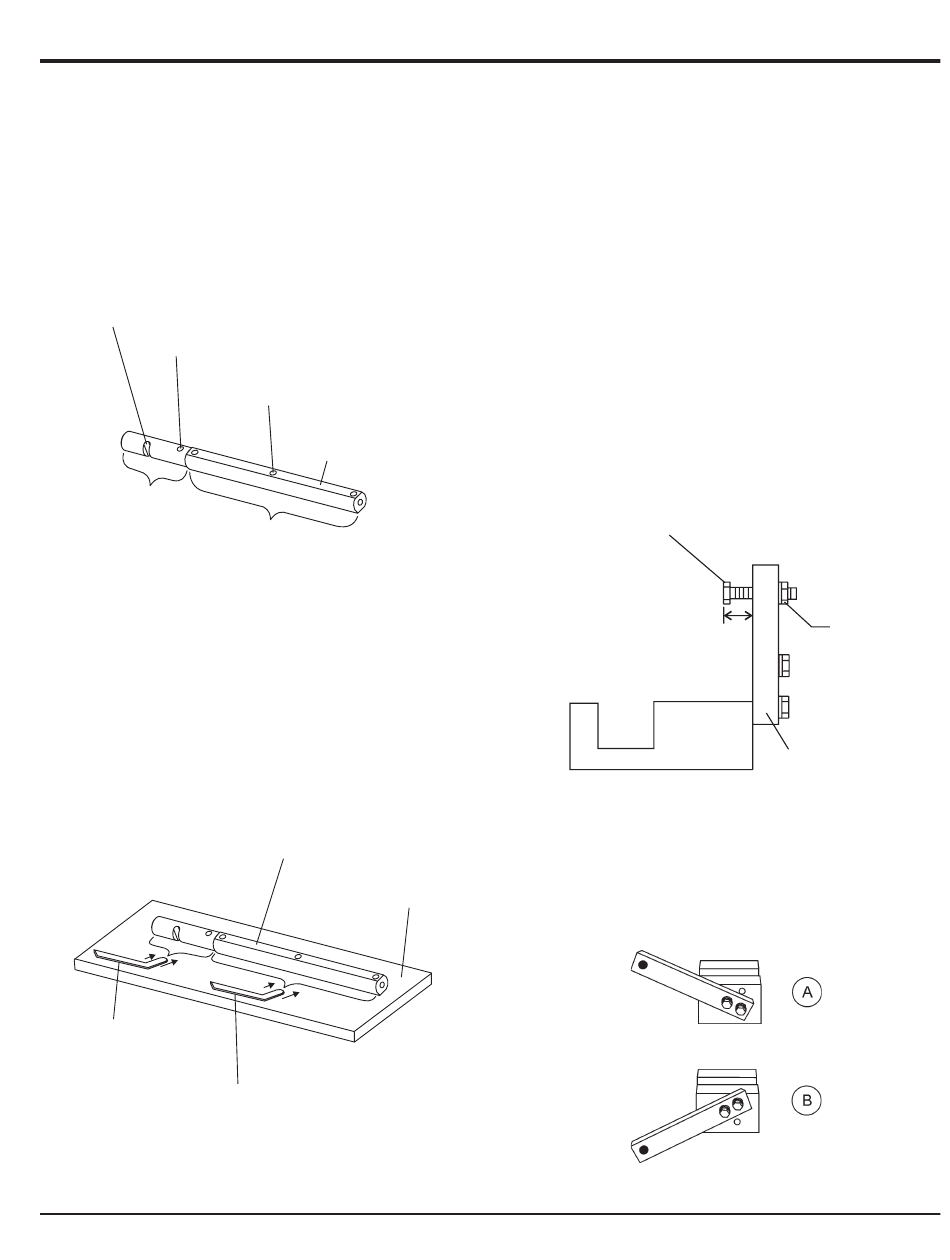

vlakheid, zie afbeelding 40 en 41:
HENDEL
BEVESTIGINGSSLEUF
(LINKERARM WEERGEGEVEN)
OPENING ROLPEN
BLADBEVESTIGING
BOUT OPENING (1 VAN 3)
TROFFELARM
GEDEELTE RONDE AS
TROFFELARM
GEDEELTE D-AS
Afbeelding 40.
1.
Gebruik een dikke staalplaat, granietenplaat of enig
oppervlak dat gegarandeerd vlak is om alle zijdes van
elke troffelarm op vlakheid te controleren.
2.
Controleer elk van de zes zijdes van de troffelarm
(zeskantig gedeelte). Een voelmaat van 0,10 mm (0.004")
mag niet tussen het vlakke gedeelte van de troffelarm
en het testoppervlak passen langs de lengte van het
testoppervlak. (Afbeelding 41).
VOELMAAT
(0,127 MM/005 IN)
VOELMAAT
(0,10 MM/004 IN)
Afbeelding 41.
Controleer of de troffelarmen
eHtx44y5 DUBBeLe (RiDe-On) tROFFeLMaCHine • geBRUikeRsHanDLeiDing — Rev. #0 (16/01/13) — pagina 37
PLATTE KANT VAN D-AS
(BOVENZIJDE ARM)
Troffelarm
TROFFELARM
VLAK
TESTOPPERVLAK
vlak zijn
3.
Controleer vervolgens de speling tussen de ronde as en het
testoppervlak als een van de vlakke zeskantige gedeeltes
van de arm op het testoppervlak rust. Draai de arm naar elk
vlak zeskantig gedeelte en controleer de speling rondom
de as. Gebruik een voelmaat van 0,127 mm (0,005"). Elk
gedeelte moet dezelfde speling vertonen tussen rondom
de as van de troffelarm en het testoppervlak.
4.
Als de troffelarm niet vlak of verbogen is, vervangt u de
troffelarm.
afstelling troffelarm
In afbeelding 42 wordt de afstelhouder met hierin een
troffelarm, weergegeven. Omdat elke troffelarm in de houder
wordt bevestigd, moet de armbout dusdanig worden afgesteld
tot waar deze een stop op de houder veroorzaakt. Hierdoor
zullen gelijkmatig alle troffelarmen worden afgesteld, waardoor
de afwerkingsmachine vlak en zo gelijkmatig wordt.
1.
Zoek het afstelgereedschap voor de troffelarm, onder-
deelnr. 9177.
AFSTELBOUT
AFSTAND
ZIJAANZICHT
Afbeelding 42.
Zijaanzicht afstelgereedschap
troffelarm
2.
Controleer of de houderarm juist is afgesteld (omhoog
of omlaag) voor de draaiing van uw troffelarm, zoals
weergegeven in afbeelding 43.
Afbeelding 43.
OndeRhOUd
BORGMOER
HOUDER ARM
Afstelling troffelarm
