OPGELET!
Armen met een bladrotatie RECHTSOM gebruiken de
houderarm in de positie OMHOOG (A in afbeelding
43). Armen met een bladrotatie LINKSOM gebruiken de
houder met de houderarm in de positie OMLAAG. (B in
afbeelding 43).
3.
Schroef de vergrendelingsbouten van het afstelgereed-
schap en plaats de troffelarm in de houder zoals weerge-
geven in afbeelding 44. Er kan een dunne vulring nodig
zijn om de bladopeningen op de troffelarm te bedekken.
Let op dat de afstelbout voor de troffelmachine wordt
uitgelijnd met de afstelbout van de houder.
HEFBOOM
ARM
TROFFELMACHINE
AFSTAND-
PLAAT
VERGRENDELINGS-
BOUTEN
AFSTELHOUDER
TROFFELARM
ONDERDEELNR. 1817

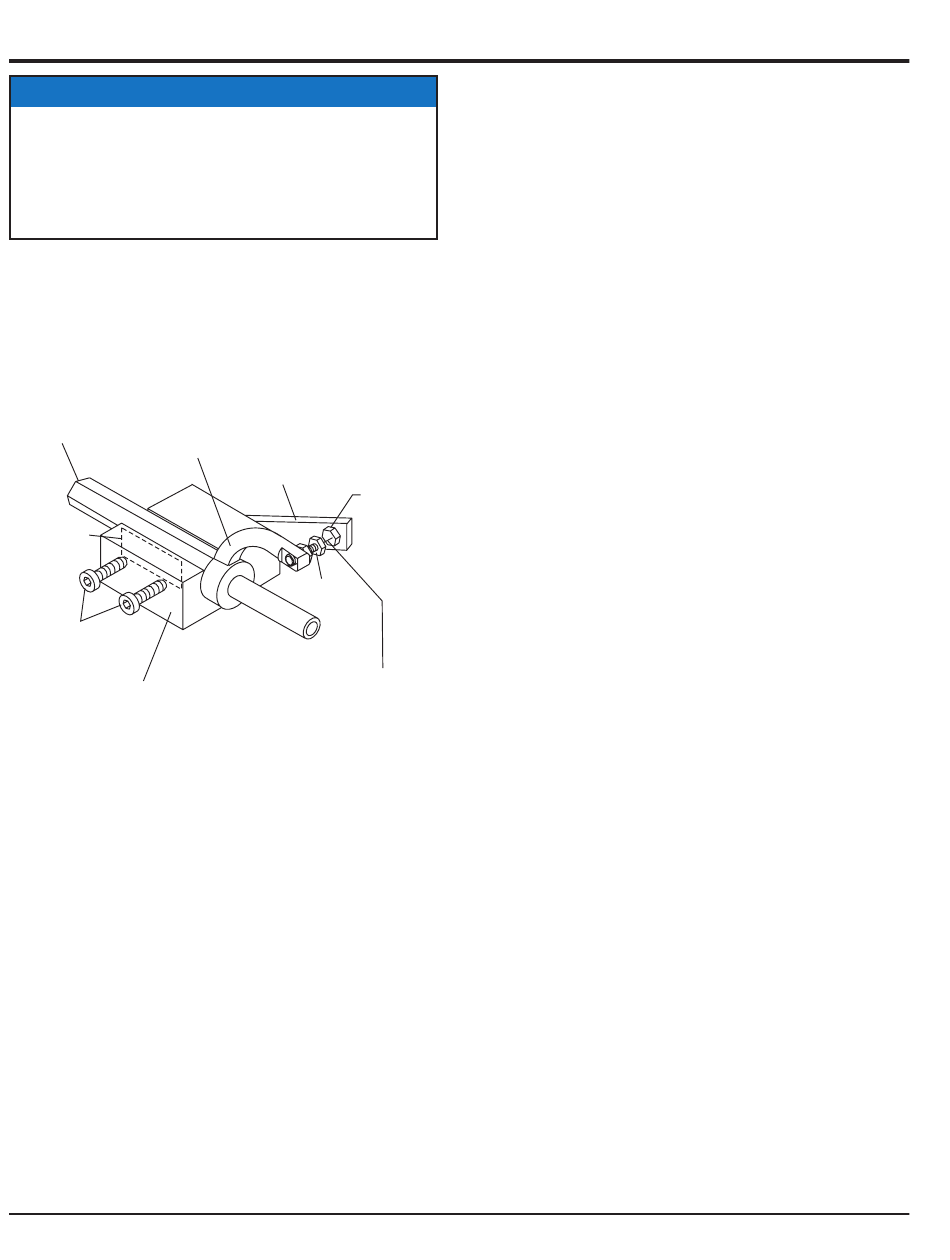

Afbeelding 44.
Componenten afstelhouder
troffelmachine
4.
Gebruik een inbussleutel om de vergrendelingsbouten
aan te draaien om de troffelarm te bevestigen.
5.
Pas de bout "afstand" aan zoals weergegeven in
afbeelding 42 zodat deze met een van de armen
overeenkomt. De overige armen zullen worden afgesteld
op deze afstand.
6.
Draai de vergrendelingsbout van de troffelarmhefboom
los, draai de afstelbout van de troffelarm vast totdat deze
net (2,5 mm / 0.010 inch) de afstelbout van de houder.
7.
Zodra de juiste afstelling is uitgevoerd, draait u de
vergrendelingsbout op de troffelarm vast om deze te
bevestigen.
8.
Draai de vergrendelingsbouten op de afstelhouder los en
verwijder de troffelarm.
9.
Herhaal dit voor de overige troffelarmen.
pagina 38 — eHtx44y DUBBeLe (RiDe-On) tROFFeLMaCHine • geBRUikeRsHanDLeiDing — Rev. #0 (16/01/13)
HOUDER ARM
AFST.
BOUT
AFST.
BOUT
AFSTAND
0,25 MM (0,010 IN)
Montage
1.
Reinig en controleer de bovenste/onderste draagplaten
en draagkraag. Controleer de gehele spinassemblage.
Veeg met een metaalborstel enig beton of roestvorming
weg. Als enig spincomponent schade vertoont of
vervormd is, dient u deze te vervangen.
2.
Controleer of de bronzen troffelarm draagbus niet
beschadigd of vervormd is. Reinig eventueel de draagbus.
Als de bronzen draagbus beschadigd of versleten is, moet
u deze vervangen.
3.
Installeer de bronzen draagbus op de troffelarm.
4.
Herhaal stappen 2 en 3 voor elke troffelarm.
5.
Controleer of de spanningsveer de juiste positie heeft om
spanning op de troffelarm uit te oefenen.
6.
Plaats alle troffelarmen met hendels in de spinplaat (met
bronzen draagbus reeds geïnstalleerd), let op dat de
smeernippel op de bronzen draagbus wordt uitgelijnd
met de smeernippel op de spinplaat.
7.
Vergrendel de troffelarmen door de zeskantige kopbout
vast te draaien met smeermiddel op het schroefdraad
en borgmoer.
8.
Installeer de bladen terug op de troffelarmen.
9.
Installeer de stabilisatiering op de spinassemblage.
10.
Smeer alle smeernippels in met premium smeermid-
del "Lithum 12", overeenkomstig met NLGI graad #2
consistentie.
