Multi-turn aandrijvingen SA(R) 07.1 - SA(R) 16.1
AUMATIC AC 01.1 Non-Intrusive
10.2 Draairichting controleren
10.3 Controleren of manier van uitschakelen correct is ingesteld
18
Deze controle is alleen bij wandhoudermontage noodzakelijk (zie bladzijde 11).
Bij directe montage van de besturing AUMATIC op de aandrijving is door de auto-
matische fasencorrectie de juiste draairichting gegarandeerd, ook als bij de instal-
latie de fasen worden verwisseld.
.

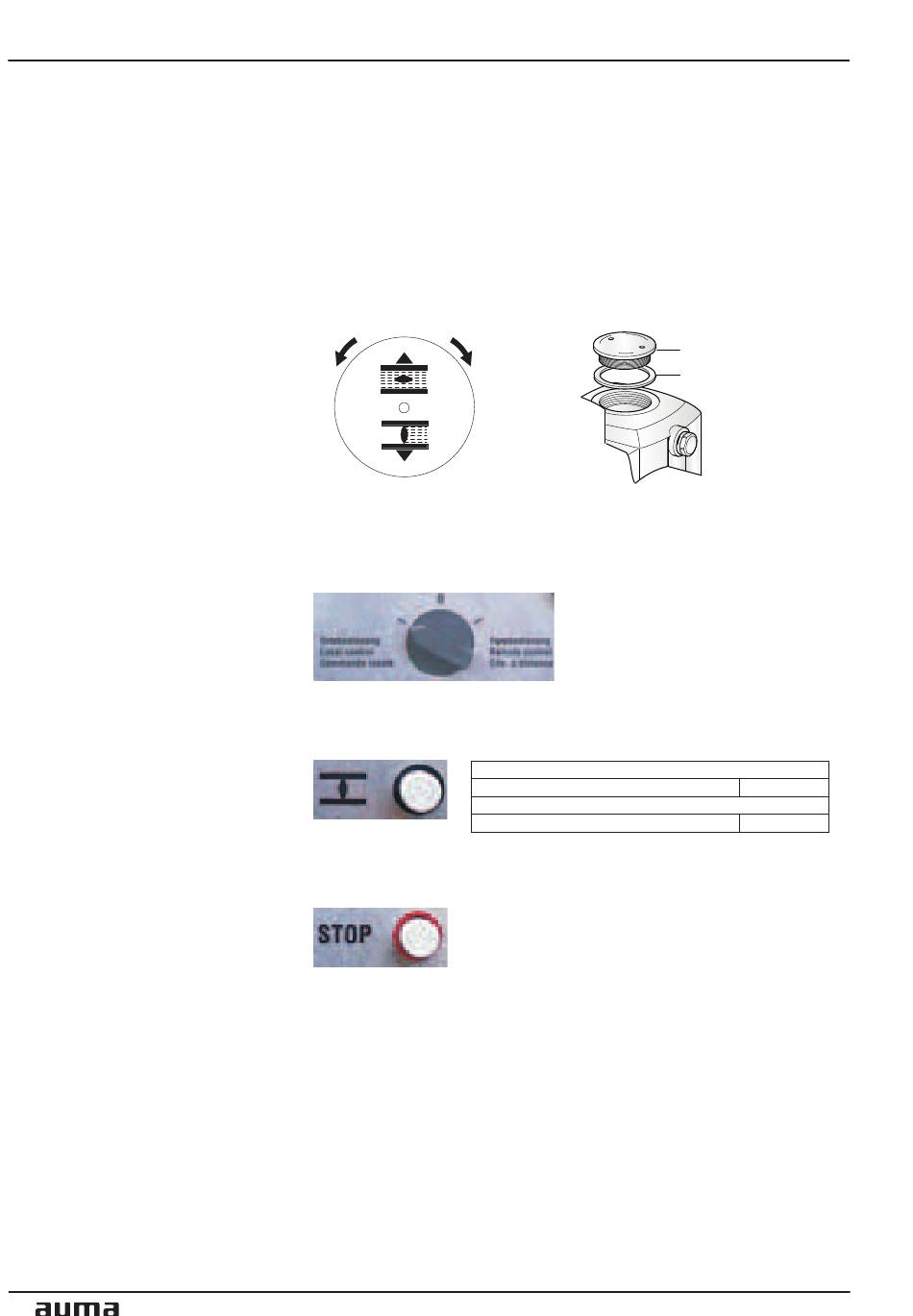

Aan de hand van de draairichting-schijf (afbeelding K-7) ziet men de draairich-
ting van de aandrijving. Is geen draairichting-schijf aanwezig, kan de draairich-
ting ook aan de holle as bekeken worden. Daartoe draadplug (nr. 27) uitdraaien
(afbeelding K-8).
Afbeelding K-7: Draairich-
ting-schijf
ZU
DICHT
.
.
Handbediening schakelen zoals op bladzijde 10 in hoofdstuk 6. beschreven.
Aandrijving in de Handbediening naar de middenpositie, resp. in voldoende af-
.
stand van eindpositie verplaatsen.
Keuzeschakelaar in positie locale besturing (I) plaatsen (afbeelding K-9).
Afbeel-
ding K-9
.
Voedingsspanning inschakelen.
.
Druktoets DICHT bedienen en draairichting observeren:
Afbeel-
ding K-10
Druktoets DICHT
.
Bij verkeerde draairichting direct uitschakelen:
Afbeel-
ding K-11
.
Aansluitend fasenvolgorde aan de motoraansluiting corrigeren en testloop her-
halen.
De afsluiterfabrikant bepaalt, of de uitschakeling in de eindposities weg- of draai-
moment/koppelafhankelijk dient te geschieden. De manier van uitschakelen kan in
de richtingen DICHT en OPEN separaat worden ingesteld.
.
Keuzeschakelaar in positie UIT (0), afbeelding K-12, plaatsen.
Afbeelding K-8: Holle as
openen
OPEN
AUF
Draairichting van de draairichting-(weergave)schijf:
tegen de wijzers van de klok in
Draairichting van de holle as:
met de wijzers van de klok mee
(zie ook bladzijde 61, hoofdstuk 13.11)
Bedieningsinstructies
27
S1 / S2
juist
juist
