15. Zekeringen
.
Schakel vóór het vervangen van de zekeringen de
.
voedingsspanning van de aandrijving uit.
Zekeringen (afbeelding W) zijn toegankelijk na het verwijderen
.
van het deksel aan de achterkant.
Als zekeringen worden vervangen, moeten zekeringen met
dezelfde waarden worden gebruikt.

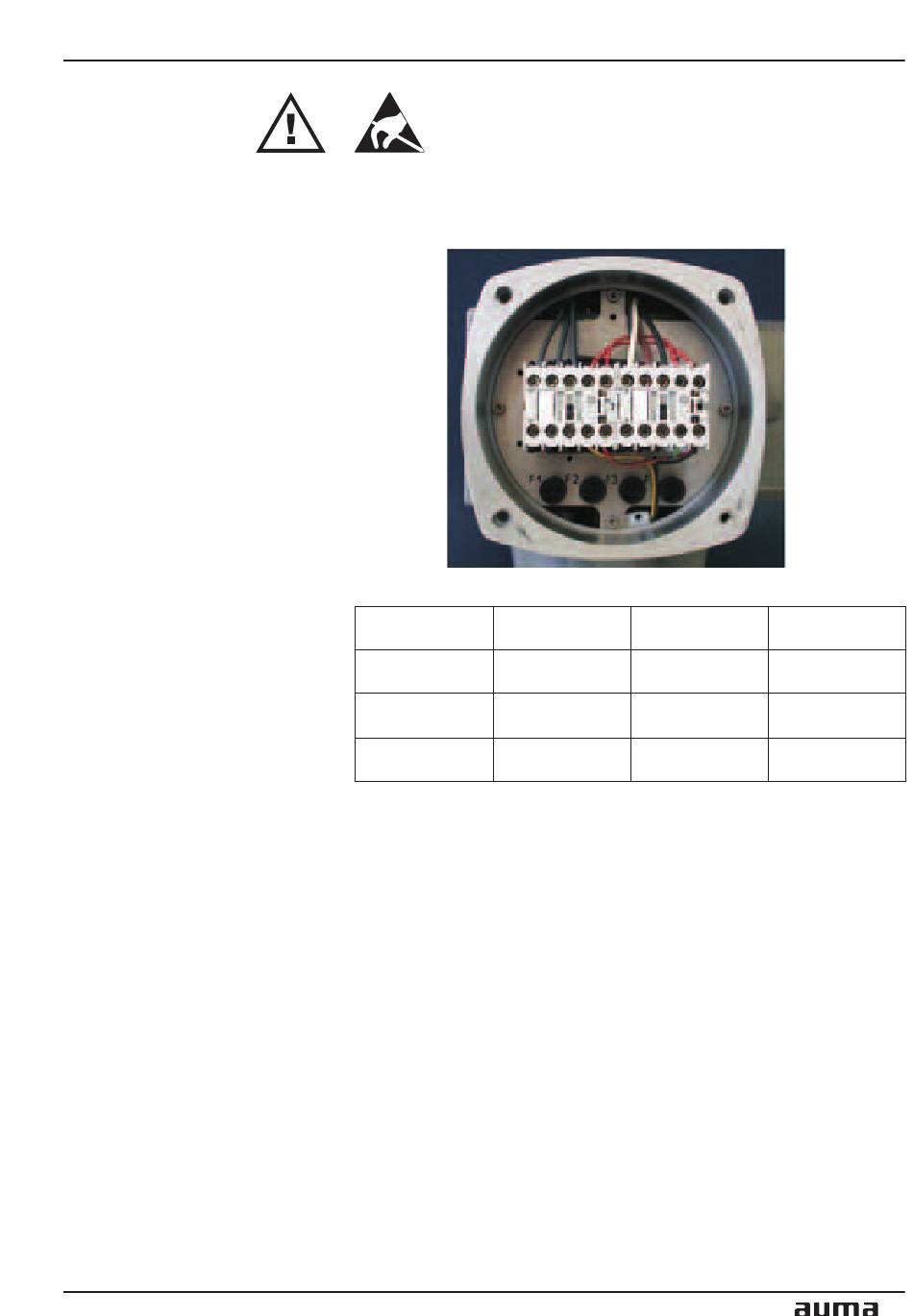

Afbeelding W: Achterkant (uitvoering met magneetschakelaars )
Zekeringen:
(Afbeelding W)
Grootte
magneet-
met
schakelaars
met
thyristoren
1F1/ 1F2:
Variant met magneetschakelaars: Primaire zekeringen
voedingsprintplaat
2F1/ 2F2:
Variant met thyristoren: Primaire zekeringen voedingsprintplaat
en thyristormodule
F3:
24 V DC intern verzorgd
F4:
24 V DC intern verzorgd (optie: 115 V AC);
verwarmingselement
magneetschakelaars
F5:
zelf-reset zekering als beveiliging tegen kortsluiting (zie
aansluitschema ) voor externe verzorging 24 V DC voor klant,
Deze zekering bevindt zich op de voedingsprintplaat en is vanaf
de achterkant niet toegankelijk.
Multi-turn aandrijvingen SA(R) 07.1 - SA(R) 16.1
AUMATIC AC 01.1 Non-Intrusive
1F1 / 1F2
F 3
2F1 / 2F2
6,3 x 32
5 x 20
mm
mm
1 A T;
1,6 A T
500 V
250 V
16 A FF;
1,6 A T
500 V
250 V
PTC-tripping device, aansturing
F 4
5 x 20
mm
1,25 A T
250 V
1,25 A T
250 V
