Het tractiepedaal afstellen
Om de vooruitstand en de achteruitstand van het
tractiepedaal te controleren, gaat u als volgt te werk.
Vooruit afstellen
1. Trap het tractiepedaal geheel vooruit totdat de klepplunjer
van de Nr. 5-sectie volledig is uitgetrokken. Het pedaal
moet contact maken met de pedaalaanslag (Fig. 48).
1
2

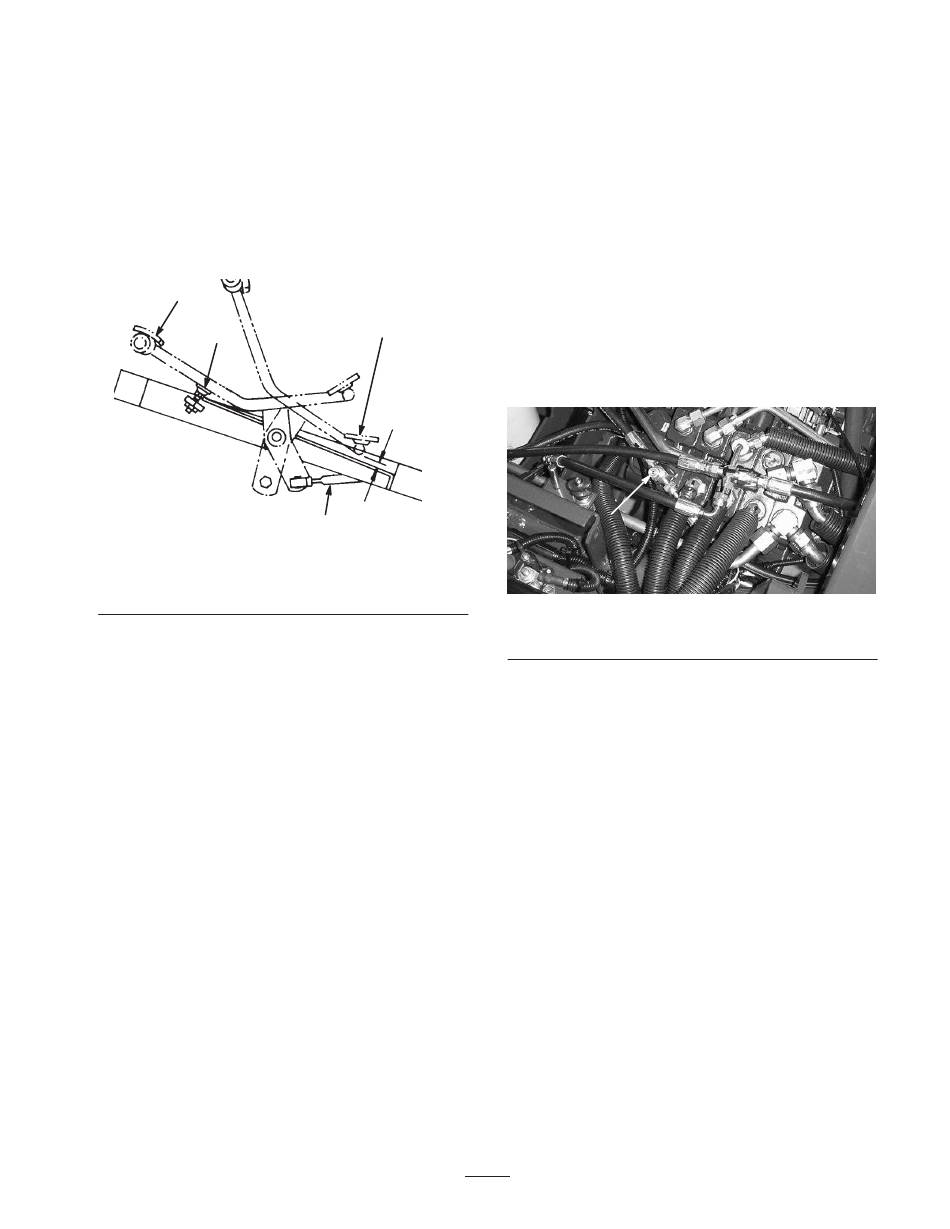

Figuur 48
1. Geheel vooruit
2. Pedaalaanslag
Als het pedaal contact maakt met de aanslag voordat de
plunjer volledig is uitgetrokken, of als het pedaal geen
contact maakt met de aanslag, moet de aanslag worden
afgesteld. De afstelling gaat als volgt:
2. Draai de zeskantige moer los waarmee de draadstang is
bevestigd aan het frame. Draai aan de flensmoer op de
stang om de aanslag (stang) hoger of lager te stellen
terwijl u het pedaal controleert. Draai de moer weer vast.
Achteruit afstellen
1. Trap de achterkant van het tractiepedaal (achteruit) in totdat
de klepplunjer van de Nr. 5-sectie volledig is ingedrukt.
2. Controleer de afstand tussen de onderkant van het
pedaal en de voetsteun, zoals wordt getoond in
Figuur 48. De afstand moet ongeveer 5 mm bedragen.
Als dit niet het geval is, moet de bedieningsstang van de
tractie worden afgesteld. De afstelling gaat als volgt:
A. Verwijder de contramoer en de kogelverbinding
waarmee de bedieningsstang (Fig. 48) is bevestigd
aan het draaipunt van de tractieas.
B. Draai de contramoeren los waarmee de
kogelverbindingen zijn bevestigd aan de
bedieningsstang en stel de kogelverbindingen en
bedieningsstang af totdat de afstand 5 mm bedraagt.
Monteer alles weer en controleer de afstand.
3
5 mm
4
3. Achteruit
4. Bedieningsstang
37
Opheffen/neerlaten van
maaidek afstellen
Het circuit voor het opheffen/neerlaten van het maaidek is
uitgerust met een doorstroomregelklep. Deze klep is in de
fabriek zo afgesteld dat deze na ongeveer 3-1/2 slag
opengaat. De klep moet echter wellicht worden bijgesteld
in verband met verschillen in de temperaturen van de
hydraulische vloeistof, maaisnelheden, enz. Als dit moet
gebeuren, gaat u als volgt te werkt:
Opmerking: Zorg ervoor dat de hydraulische vloeistof de
volledige bedrijfstemperatuur heeft bereikt voordat u de
doorstroomregelklep afstelt.
1. Til de bestuurdersstoel omhoog en ga naar de
doorstroomregelklep die is gemonteerd op de
hoofdregelklep (Fig. 49).
1
Figuur 49
1. Doorstroomregelklep
2. Draai de contramoer los waarmee de instelknop op de
doorstroomregeling vastzit. Als u de contramoer
losdraait, moet u de doorstroomregelknop vasthouden
om te voorkomen dat deze gaat draaien.
3. Draai de knop een 1/4 slag linksom als het middelste
maaidek te laat neerkomt of 1/4 slag rechtsom als de
middelste maaidek te vroeg neerkomt.
4. Als u de gewenste afstelling hebt verkregen, moet u de
knop vasthouden om te voorkomen dat deze gaat
draaien, en zet u de contramoer vast.
