Openen besturingskast
Soloketel: warmwatersensor T3 of thermostaat
Combiketel: n.a. = geen toepassing
Aan/Uit-thermostaat (potentiaalvrij)
Bus+OT-LPA = ATAG bus thermostaat of
andere OpenTherm regelaar (zie hoofdstuk 9.1)
Electrische aansluitingen
44
Electrische aansluitingen
*Buitenvoeler 1 kOhm
Extern beveiligingscontact
n.a. = geen toepassing
Bus = ATAG One
ALLEEN VOOR DE ERKENDE INSTALLATEUR
C
Doorvoer bekabeling onderzijde ketel
Aansluiting ATAG driewegklep (solo)
L:
Spanning
N:
Neutraal
L':
Signaal
* Montage op noord - noord/
oost buitengevel van
het gebouw. Voorkom
invloeden als regen,
sneeuw, ventilatielucht-
stromen of warmte van
schoorstenen.

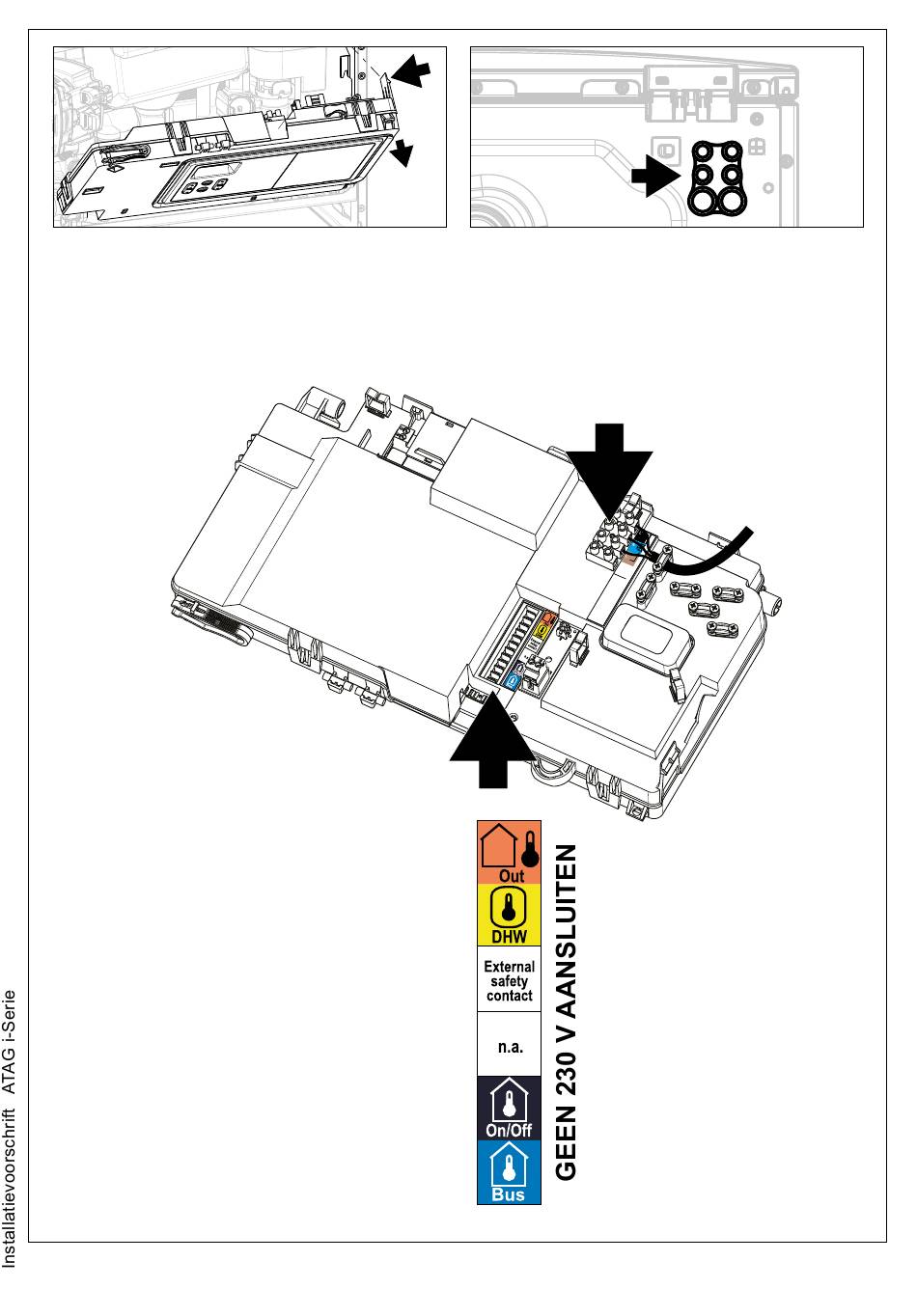

Figuur 9.a
