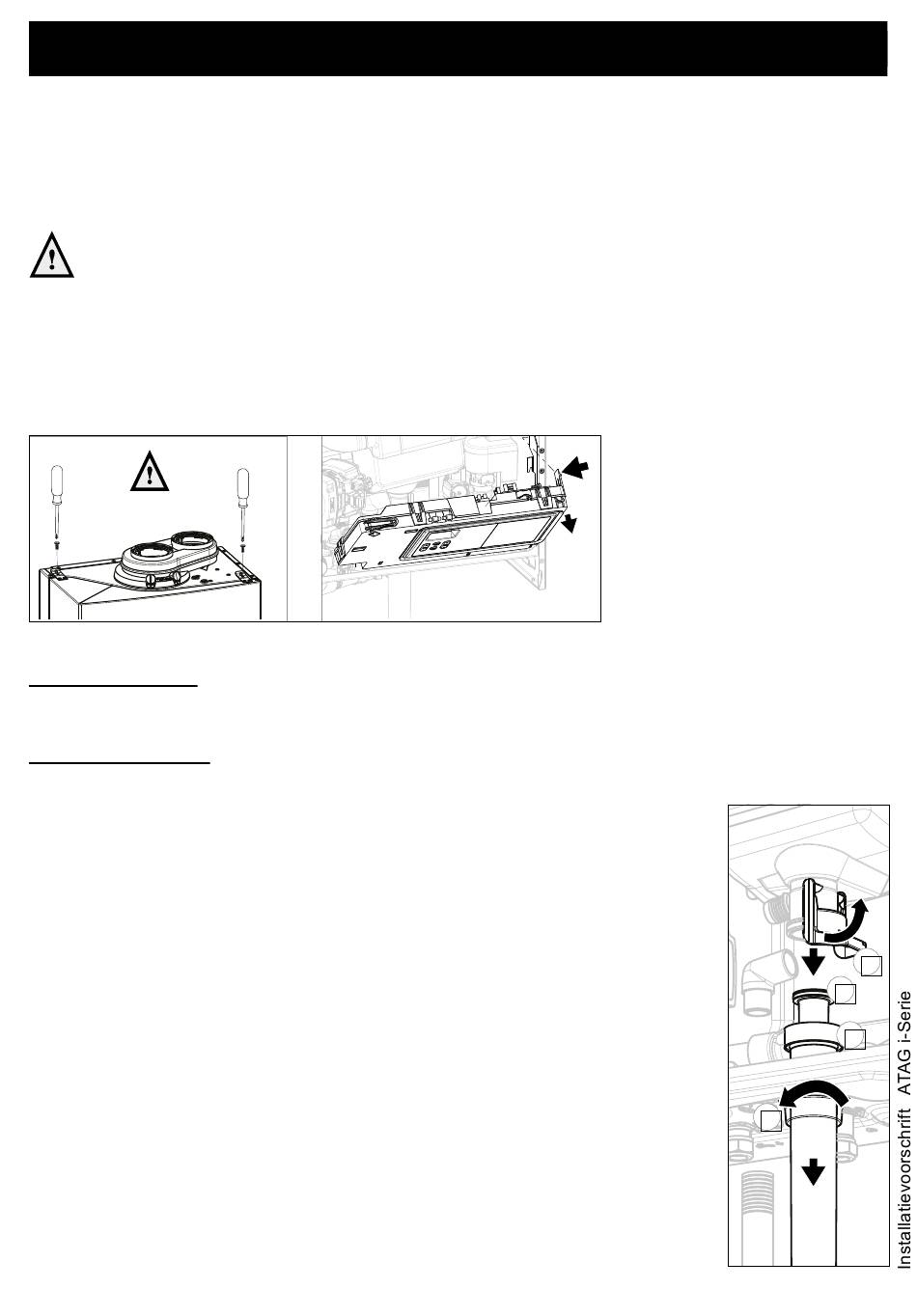

15 Onderhoudswerkzaamheden
Benodigd gereedschap:
-
Kruiskopschroevendraaier
-
ATAG Sleutelset met 3 bits (inbus 4mm, inbus 5mm en kruiskop PZ2)
-
Steeksleutel 8mm
Gebruik bij vervanging uitsluitend ATAG Serviceonderdelen.
Om onderhoud te kunnen verrichten moeten de volgende handelingen uitgevoerd worden:
-
Schakel de ketel uit;
- Verwijder de schroeven uit de 2 sluitingen A en B (zie fig. 15.a);
-
Ontgrendel de sluitingen A en B, en trek de mantel naar voren weg.
A
Luchtkast/mantel
De mantel heeft tevens de functie als luchtkast:
-
Reinig de luchtkast/mantel met een doek en een niet-schurend schoonmaakmiddel.;
Sifon (zie fig. 15.b)
De mate van vervuiling in de sifon is een belangrijke indicatie voor de noodzaak van
onderhoud
-
Draai de besturingskast naar beneden door lip (C) een beetje naar links
te drukken (zie figuur 15.a);
-
Draai/trek de afdichtring (1) naar beneden;
-
Draai de sifonvergrendeling (2) tegen de klok in/naar rechts;
-
Trek de sifonbeker (3) en de sifonpijp (4) uit de warmtewisselaar;
-
Neem de sifonbeker met sifonpijp voorzichtig uit de ketel door deze naar
beneden te bewegen en onder uit de ketel te nemen;
-
Reinig de sifondelen met water;
-
Controleer de O-ring van de sifonbeker en vervang deze indien noodzakelijk;
-
Vet de O-ringen opnieuw in met zuurvrij O-ringvet om het monteren te
vergemakkelijken.
Montage geschiedt in omgekeerde volgorde.
-
Vul de sifon met 150 ml water.
-
Indien de sifon lekt, vervang dan de gehele sifon.
B
ALLEEN VOOR DE ERKENDE INSTALLATEUR
C
Figuur 15.a
2
4
3
1
Figuur 15.b
61
