Yamaha S30 Gebruiksaanwijzing pagina 142

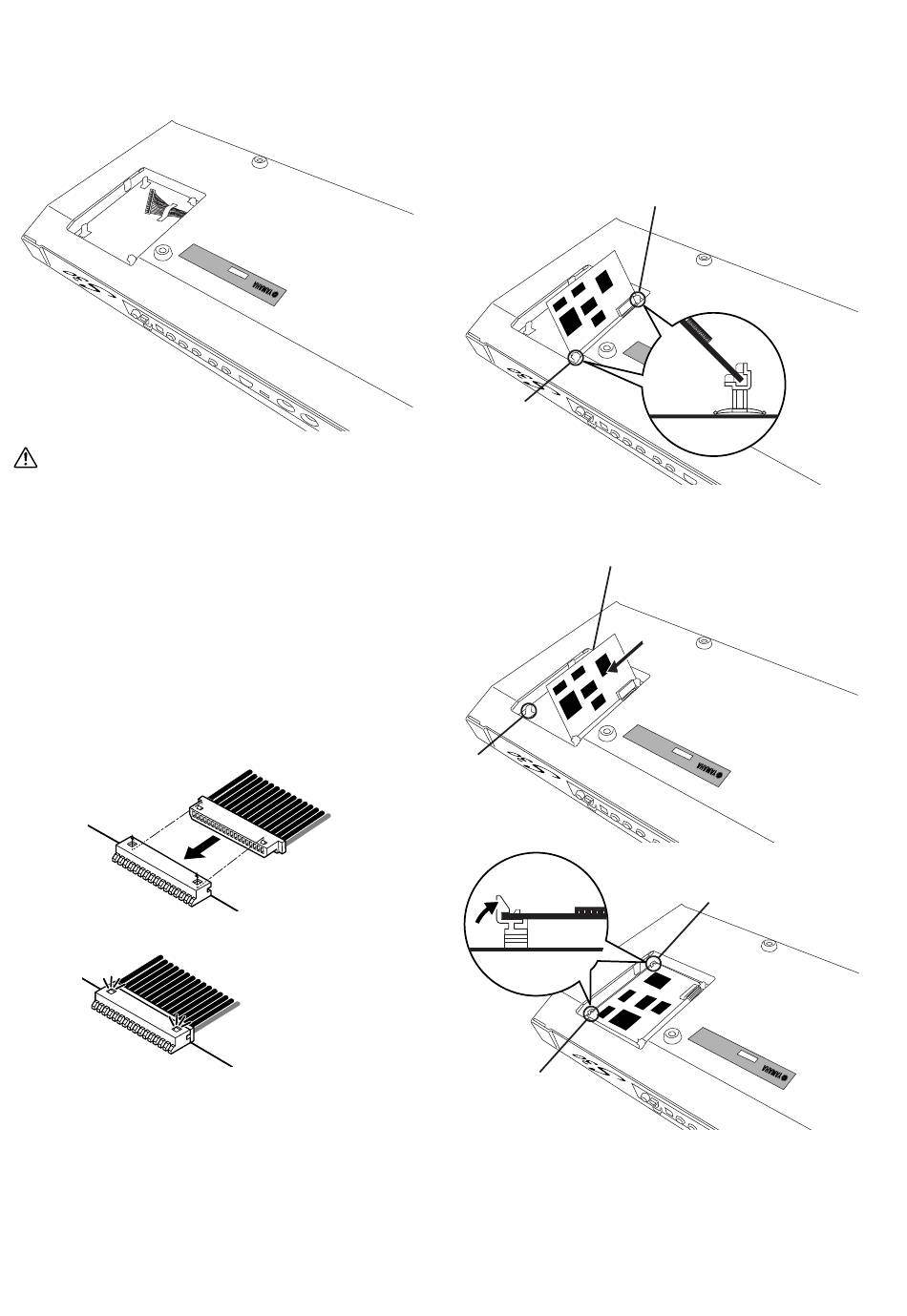

4 Verwijder het Plug-in board kapje.
De bevestigingsplaat voor het Plug-in board verschijnt.
Tijdens het installeren van een optioneel Plug-in board
(vanaf dat u het kapje verwijdert totdat u het kapje
weer heeft teruggezet) mag de netadapter beslist niet zijn
aangesloten .
5 Verwijder de tape waarmee de kabel aan de beves-
tigingsplaat voor het Plug-in Board is vastgezet.
6 Haal het Plug-in board uit de anti-statische verpakking.
Tijdens het installeren moet de kant met de aansluiting
en de ICs (chips) boven zijn.
7 Steek de kabelconnector voorzichtig in het Plug-in board
zodat de twee nokjes op de kabelconnector vastklikken
in de openingen van de Plug-in board connector zoals u
in de illustratie kunt zien.
8 Monteer het Plug-in board op de bevestigingsplaat
zoals in de onderstaande stappen wordt beschreven.
8
Steek één kant van het Plug-in board (de kant
-1
van de connector) in de klemmen (hooks) 1 zoals
u in de illustratie kunt zien.
Hook 1
8
Druk de andere kant van het Plug-in Board in de
-2
klemmen (hooks) 2, zodat het stevig vastzit.
Hook 2
Hooks 2
Hook 2
9 Plaats het Plug-in board kapje terug door de zes
schroeven die u in stap 3 hierboven heeft verwijderd
er weer in te draaien. Gebruik hiervoor een muntstuk of
een kruiskop (Phillips) schroevendraaier.
142
Hook 1
Hooks 1
Hook 2
Hooks 1
Hook 2
