Bedieningsknoppen & Aansluitingen

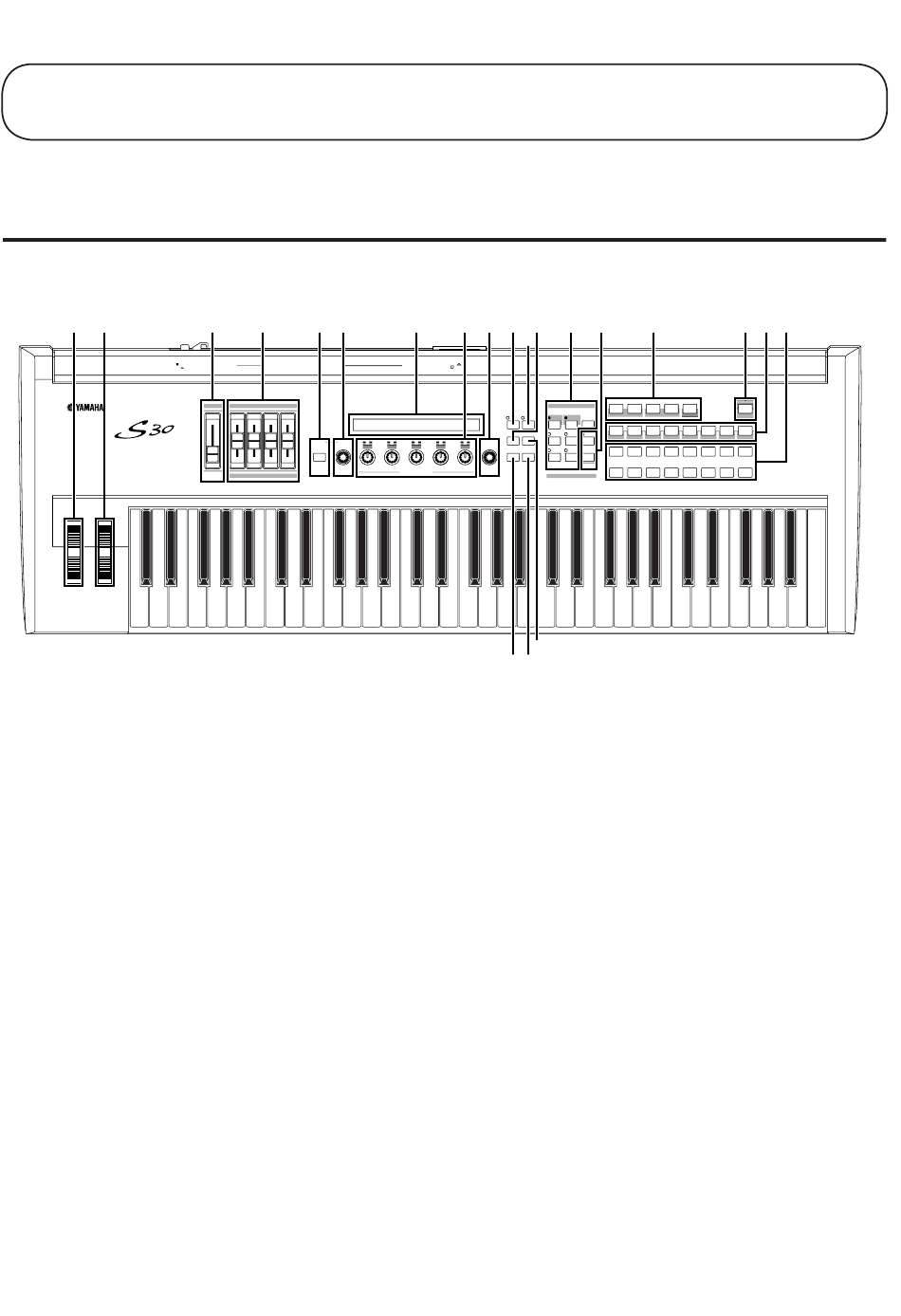

Bedieningspaneel
1
2
MUSIC SYNTHESIZER
Modular Synthesis Plug-in System
1PITCH bend wiel (blz. 38)
Bestuurt het pitch bend effect. U kunt aan deze
controller ook andere functies toewijzen.
2MODULATION wiel (blz. 38)
Bestuurt het modulatie-effect. U kunt aan deze controller
ook andere parameterfuncties toewijzen.
3[VOLUME] Schuif (blz. 15)
Regelt het algehele volume. Schuif deze omhoog om
het volume voor de OUTPUT L/R aansluitingen en de
PHONES aansluiting te verhogen.
4Control Schuiven (blz. 56)
In Master Keyboard Mode, kunt u met deze schuiven
de eraan toegewezen functies (zoals Control Change
commando's) besturen. Iedere schuif bestuurt één van de
vier Zones.
5[SHIFT] knop (blz. 18)
In Voice of Performance Play Mode, wordt er als u de
[SHIFT] knop indrukt een scherm getoond waarmee u
de Octaafparameter en het MIDI Zendkanaal (blz. 18)
kunt bekijken of wijzigen. In iedere Edit Mode wordt,
wanneer u op deze knop drukt, terwijl u aan de [PAGE]
knop draait, een scherm getoond waarmee u snel tussen
Basisgedeelte
3
4
5
6
IN
STANDBY
L/MONO
R
FOOT
FOOT
CONTROLLER
SWITCH
ON
DC IN
PHONES
OUTPUT
TO HOST
OUTPUT
VOLUME
CONTROL SLIDER
SHIFT
PAGE
1
2
3
4
7
8
9
)
!
OUT
THRU
3.3V
MIDI
CARD
EF
MASTER
BYPASS
KEYBOARD
EXIT
ENTER
A
B
C
1
2
DATA
DEC/NO
INC/YES
PART/ELEMENT
ASSIGNABLE NKOB
$ %
Edit Mode schermen (blz. 18) kunt schakelen. Als u
deze knop ingedrukt houdt en aan één van de Knoppen
[A] ~ [C], [1] ~ [2], of de [DATA] knop draait,
of de [INC/YES] of [DEC/NO] knop indrukt, kunt u
de cursor verplaatsen zonder dat er parameterwaardes
worden gewijzigd (blz. 19).
6[PAGE] knop (blz. 18)
Schakelt in iedere Mode tussen schermen. Iedere Mode
bevat diverse schermen.
7LCD (Liquid Crystal Display)
Dit is een verlicht scherm bestaande uit twee scherm-
regels.
8Knoppen [A], [B], [C], [1] en [2] (blz. 19)
Deze knoppen besturen in iedere Play Mode de
respectievelijk daaraan toegewezen functies. In iedere
Edit Mode, wordt iedere knop gebruikt om een waarde
voor de toegewezen parameter in het scherm in te geven.
Afhankelijk van de handeling of het scherm waar u bent,
hebben deze knoppen andere functies.
De Knoppen [A] t/m [C] kunnen aan systeembesturings-
functies worden toegewezen (blz. 41, 129). Aan de
Knoppen [1] en [2] kunnen besturingsfuncties worden
toegewezen die Voices beïnvloeden (blz. 42, 69).
6
@
^
&
*
PRE1
PRE 2
INT
EXT
PLG
MODE
DRUM
DRUM
VOICE
PERFORM
STORE
A
B
C
D
E
SEQ
UTILITY
CARD
PLAY
A. PIANO
E. PIANO
ORGAN
GTR/BASS
STRINGS
1
2
3
4
5
PLAY/
EDIT
JOB
STOP
COMPARE
9
10
11
12
13
#
(
º ¡
QUICK
ACCESS
F
G
H
BRASS
SYNTH
OTHER
6
7
8
14
15
16
