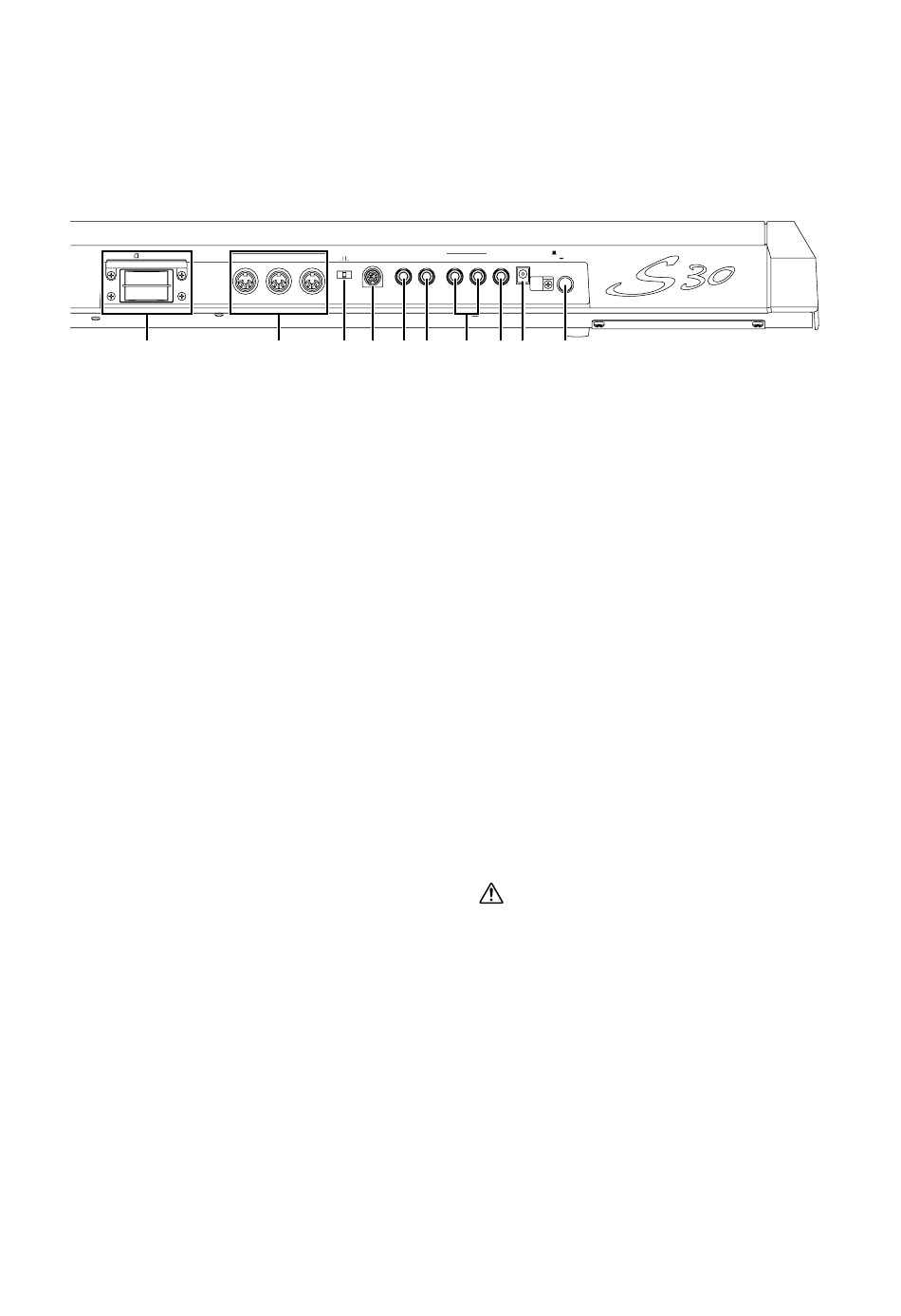

Achterpaneel
3.3V
CARD
1
1CARD slot (blz. 135)
Steek hierin een Memory Card voor de uitwisseling
van data tussen instrument en Card. Lees eerst de
voorzorgsmaatregelen in verband met het gebruik van
een Memory Card (blz. 135).
2MIDI IN, OUT en THRU aansluitingen (blz. 11)
MIDI IN ontvangt MIDI commando's van een extern
MIDI apparaat. Gebruik deze om de synthesizer vanaf
een extern MIDI apparaat te besturen. MIDI OUT
verzendt door de synthesizer zelf gegenereerde MIDI
commando's (zoals op het toetsenbord gespeelde noten
of het draaien aan knoppen) naar een externe MIDI
geluidsmodule of ander apparaat. MIDI THRU stuurt
binnenkomende signalen van de MIDI IN door. Hierop
kunt u andere MIDI apparaten aansluiten.
3HOST SELECT schakelaar (blz. 12)
Selecteert het computertype dat via de TO HOST
aansluiting op de synthesizer aangesloten is.
4TO HOST aansluiting
Hierop kunt u een computer aansluiten met behulp van
een optionele seriële kabel (blz. 12).
5FOOT SWITCH aansluiting (blz. 13, 39)
Hierop kunt u een optionele voetschakelaar (FC4 of
FC5) aansluiten. Met de voetschakelaar kunt u een door
u gespecificeerde functie (blz. 43, 129) met uw voet aan-
/uitschakelen.
MIDI
HOST SELECT
FOOT
PC-2
PC-1
THRU
OUT
IN
TO HOST
SWITCH
MIDI
Mac
2
3
4
5 6
OUTPUT
FOOT
STANDBY
CONTROLLER
R
L/MONO PHONES
DC IN
ON
7
8 9
)
6FOOT CONTROLLER aansluiting (blz. 13, 39)
Hierop kunt u een optionele foot controller (FC7, etc.)
aansluiten. Met een foot controller kunt u klankkleur,
toonhoogte, volume en dergelijke met uw voet besturen.
7OUTPUT L/MONO en R aansluitingen (blz. 10)
Via deze uitgangen worden lijnniveau audio signalen
uitgestuurd. Gebruik voor monogeluiden alleen de
L/MONO aansluiting.
8PHONES aansluiting (blz. 10)
Hierop kunt u een hoofdtelefoon aansluiten.
9DC IN aansluiting (blz. 9)
Voor het aansluiten van een geschikte netadapter (PA-5C
of een door Yamaha aanbevolen equivalent) om de S30
van stroom te voorzien.
)STANDBY/ON schakelaar (blz. 14)
Hiermee schakelt u de synthesizer aan of uit.
Zelfs wanneer de schakelaar in de "STANDBY" positie
staat, stroomt er altijd nog elektriciteit naar het instrument,
zij het zeer minimaal. Wanneer u de S30 dus voor langere
tijd niet gebruikt, vergeet dan niet de adapter uit het
stopcontact te halen.
8
