ERLA03DAV3 + EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596821-1B – 2021.10
A
B
A
B

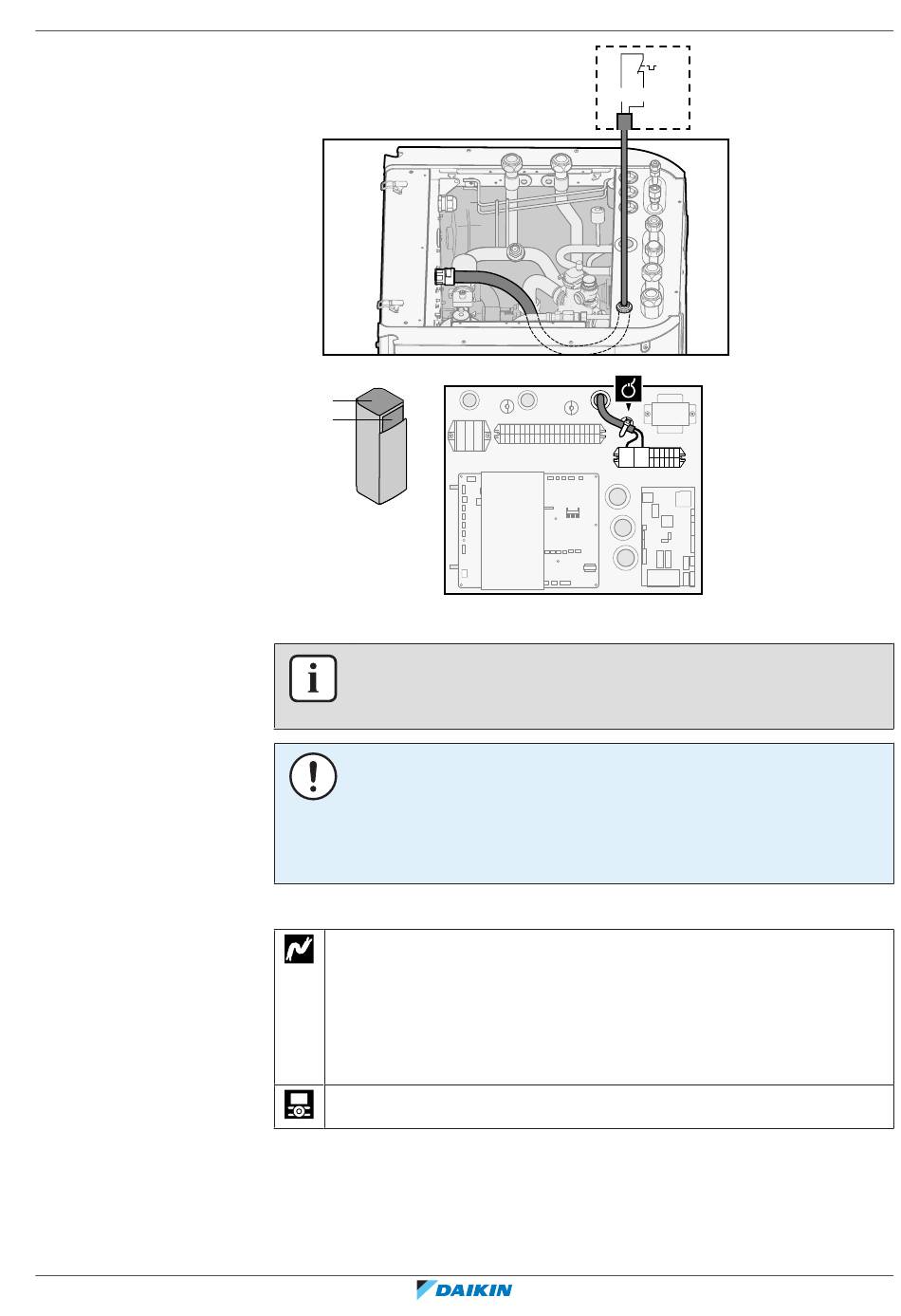

3 Bevestig de kabel met kabelbinders op de kabelbinderbevestigingen.
INFORMATIE
Installatie van een veiligheidsthermostaat (ter plaatse te voorzien) is vereist voor de
primaire zone, anders zal de unit NIET werken.
OPMERKING
Een veiligheidsthermostaat MOET geïnstalleerd worden in de hoofdzone om te hoge
watertemperaturen in deze zone te voorkomen. De veiligheidsthermostaat is
meestal een thermostatisch geregelde klep met een normaal gesloten contact.
Wanneer de watertemperatuur in de hoofdzone te hoog is, zal het contact openen
en geeft de gebruikersinterface een 8H-02 fout weer. ALLEEN de hoofdpomp stopt.
Secundaire zone
Draden: 2×0,75 mm²
Maximumlengte: 50 m.
Contact voor de veiligheidsthermostaat: 16 V-
gelijkstroomdetectie (spanning geleverd door printplaat). Het
spanningsvrije contact zorgt voor een minimale belasting van
15 V gelijkstroom, 10 mA.
[A.2.1.6]=3 (Geforceerd uit contact=Thermostaat)
4 Sluit de kabel van de veiligheidsthermostaat (normaal gesloten) aan op de
juiste aansluitklemmen zoals hieronder afgebeeld.
9
Elektrische installatie
|
Q3L
1
2
1 2
X5M
