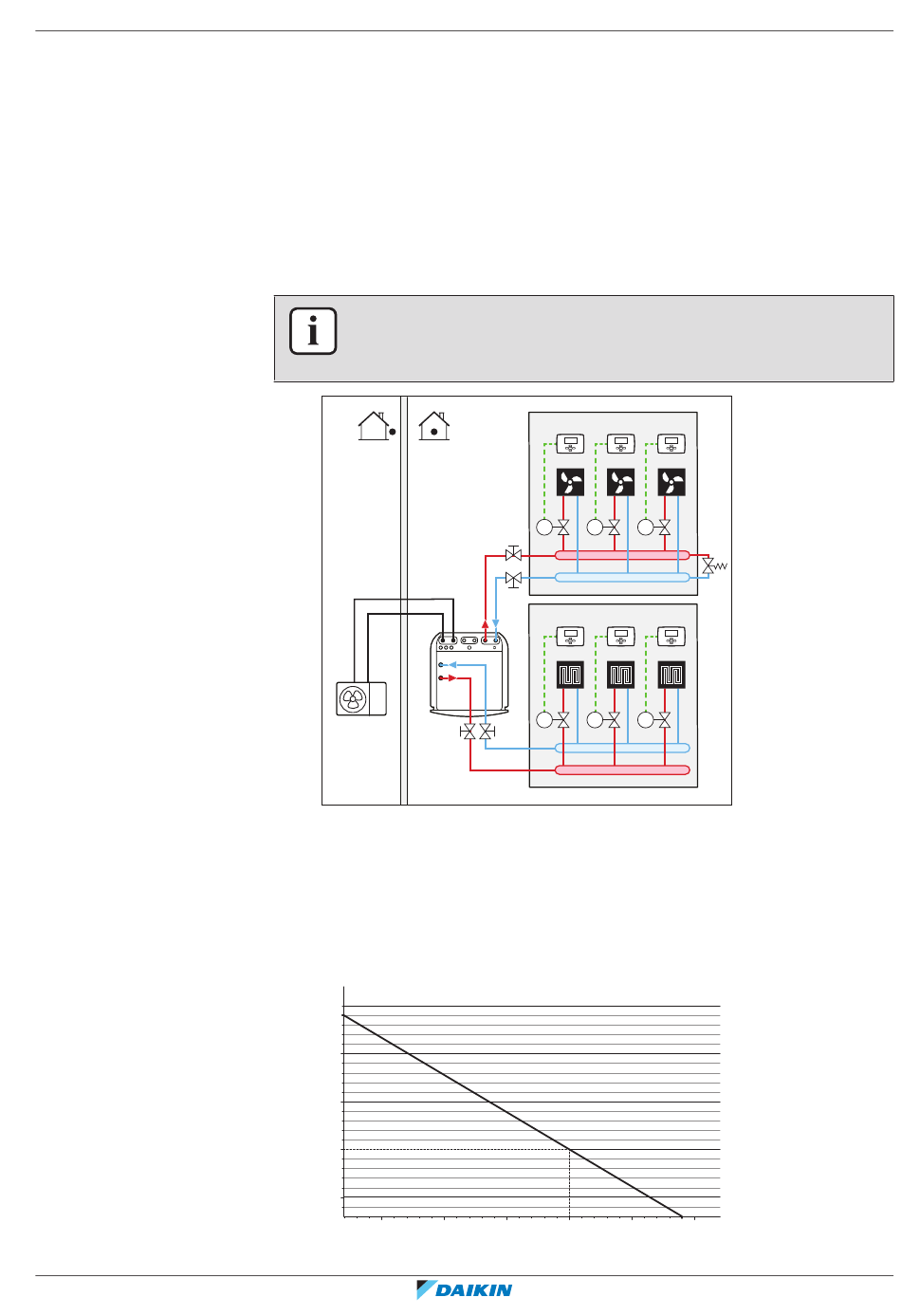

8.5.3 Het watervolume en waterdebiet controleren
ERLA03DAV3 + EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596821-1B – 2021.10
De binnenunit heeft een expansievat van 10 liter met een vooraf ingestelde
voordruk van 1 bar.
Om zeker te zijn dat de unit naar behoren werkt:
▪
MOET u het minimum en het maximum watervolume controleren;
▪
moet u mogelijk de voordruk van het expansievat aanpassen.
Minimum watervolume
Er zijn geen vereisten voor het minimum watervolume.
INFORMATIE
Voor kritieke processen of in kamers met een grote warmtebelasting kan extra
watervolume vereist zijn.
a Individuele kamerthermostaat (optioneel)
b Overdrukomloopklep (ter plaatse te voorzien). Het is raadzaam een ter plaatse te
voorziene overdrukomloopklep te plaatsen.
c Afsluiter
Maximum watervolume
Gebruik de volgende grafiek om het maximum watervolume voor de berekende
voordruk te bepalen.
a
2.4
2
1.5
1
0.5
0.3
20
50
100
a Voordruk (bar)
8
a
a
M1
M2
c
c
a
a
M1
M2
c
c
150
200
Installatie van de leidingen
|
a
M3
b
a
M3
b
250
290
Uitgebreide handleiding voor de installateur
79
