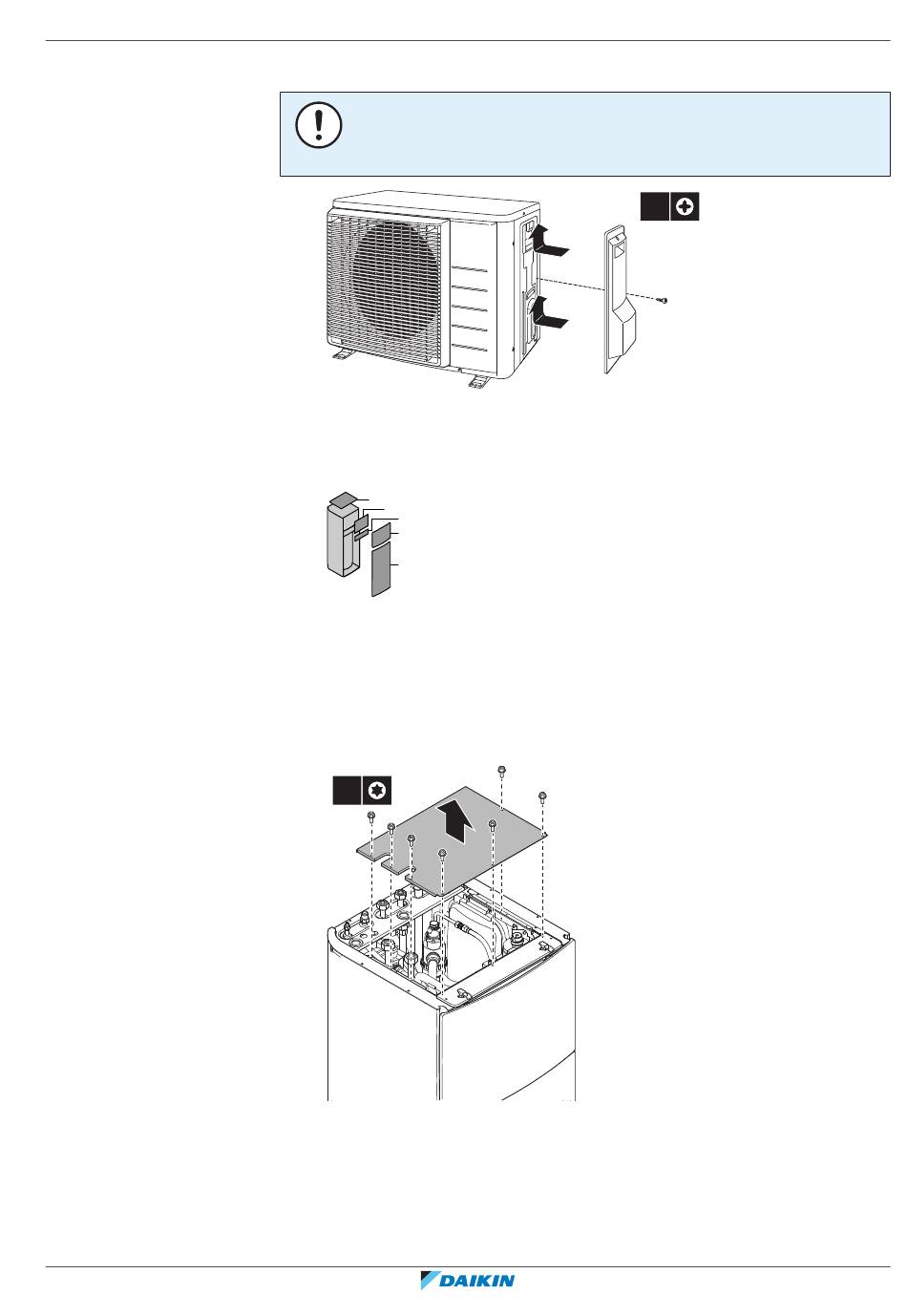

7.2.3 De buitenunit sluiten
7.2.4 De binnenunit openen
ERLA03DAV3 + EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596821-1B – 2021.10
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u het aanhaalkoppel van
1,3 N•m NIET overtreft.
Overzicht
a
c
e
b
d
a Bovenpaneel
b Bovenste frontpaneel
c Deksel van de schakelkast
d Frontpaneel
e Deksel van de hoogspanning-schakelkast
Openen
1 Verwijder het bovenpaneel.
7×
T25
2 Verwijder het bovenste frontpaneel. Open de scharnieren bovenaan en schuif
het bovenpaneel omhoog.
7
Installatie van de unit
|
1×
1
2
1
Uitgebreide handleiding voor de installateur
55
