8
|
Installatie van de leidingen

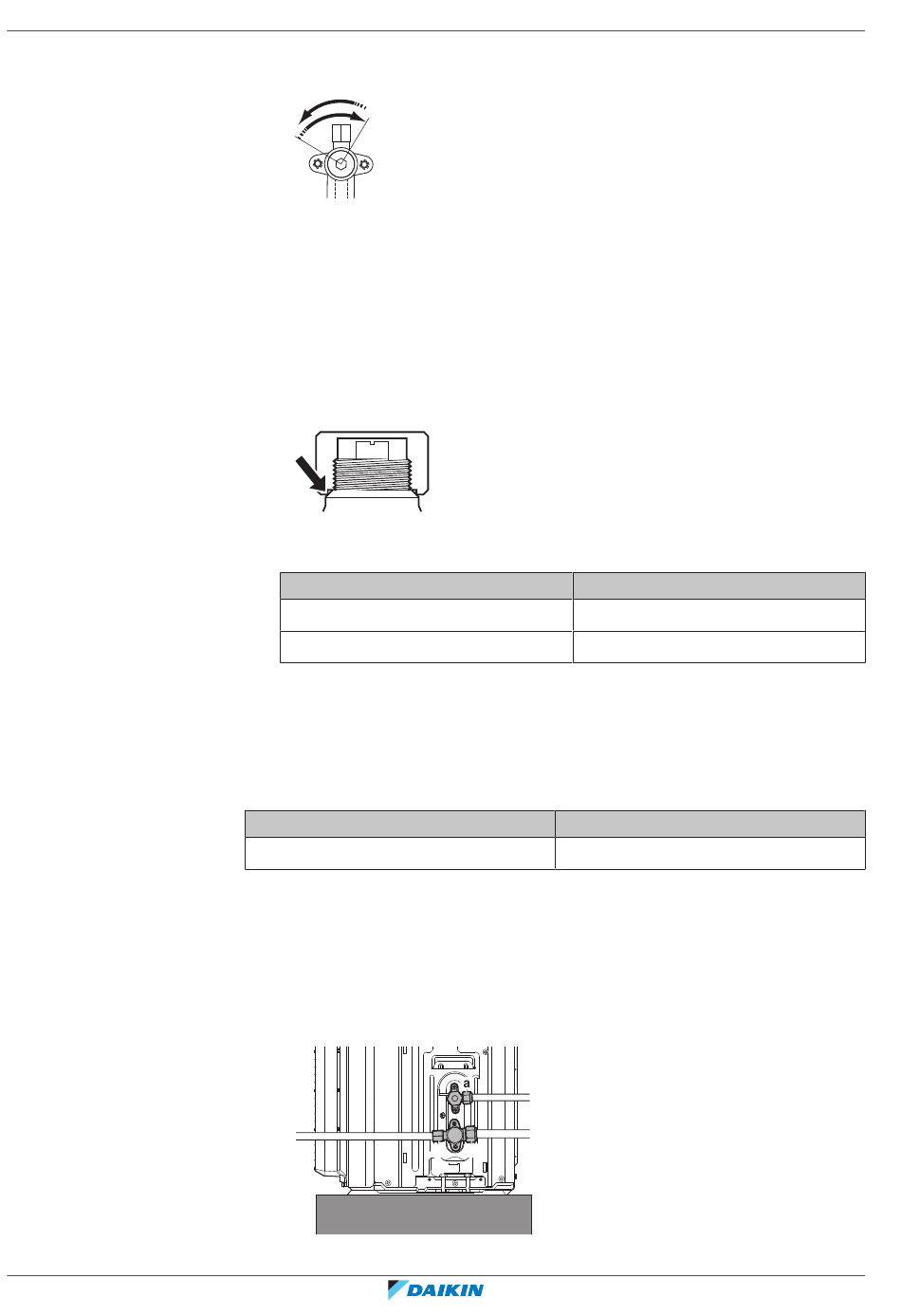

Omgaan met de steeldop
Omgaan met de servicedop
8.2.8 Koelmiddelleiding op buitenunit aansluiten
Uitgebreide handleiding voor de installateur
70
2 Steek een zeskantsleutel (vloeistofzijde: 4 mm, gaszijde: 4 mm) in de klepsteel
en draai de klepsteel:
Linksom om te openen
Rechtsom om te sluiten
3 Stop met draaien zodra de afsluiter NIET meer verder draait.
4 Installeer het deksel van de afsluiter.
Resultaat: De afsluiter is nu open/gesloten.
▪
Het steeldeksel is verzegeld op de plaats die door de pijl wordt aangegeven.
Beschadig dit NIET.
▪
Draai na gebruik van de afsluiter het steeldeksel goed vast en controleer op
koelmiddellekken.
Onderdeel
Steeldop, vloeistofzijde
Steeldop, gaszijde
▪
Gebruik ALTIJD een vulslang met een drukpen omdat de servicepoort een
Schrader-ventiel is.
▪
Draai na gebruik van de servicepoort het deksel van de servicepoort vast en
controleer op koelmiddellekken.
Item
Servicepoortdeksel
▪
Leidinglengte. Houd de lokale leidingen zo kort mogelijk.
▪
Bescherming leidingen. Bescherm de lokale leidingen tegen fysieke schade.
1 Sluit het aansluitstuk van het koelmiddel in vloeistoffase komende van de
binnenunit aan op de vloeistofafsluiter van de buitenunit.
a Vloeistofafsluiter
c
b
Aanhaalmoment (N∙m)
14,2~17,2
22~28
Aanhaalmoment (N∙m)
11~14
ERLA03DAV3 + EHFZ03S18DJ3V
Daikin Altherma 3 R F
4P596821-1B – 2021.10
