4.3 Demonteren van de voorkant van de ketel
Ketelombouw kan worden verwijderd voor eenvoudige bediening en
installatie (afbeelding 4)
Draai de 3 bouten op het bovenste deksel los
Draai de 3 bouten aan de onderkant los
Demonteer de voorkant van de ketel door deze langzaam naar u
toe te trekken

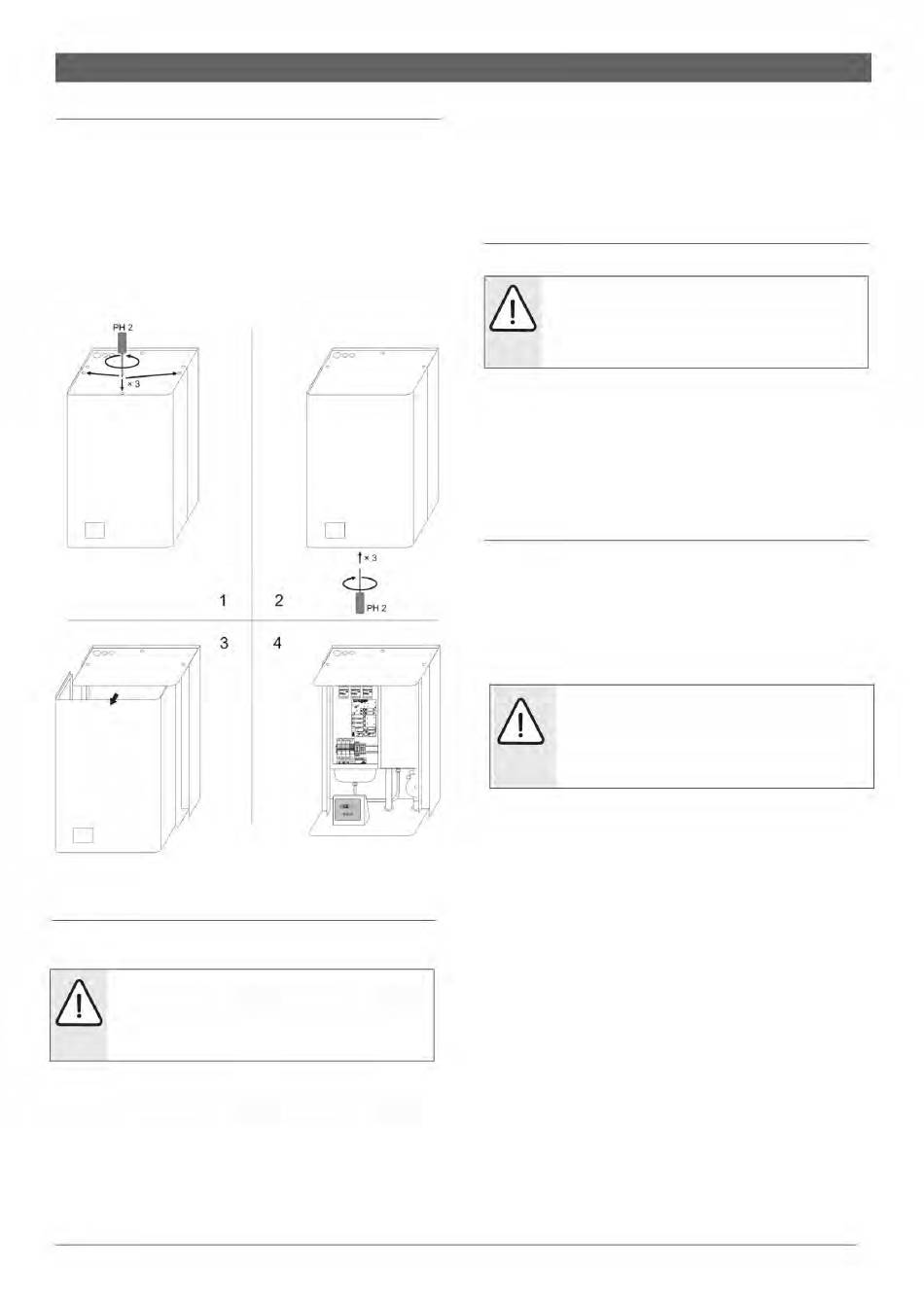

Afbeelding 4 : Ketel openen (demonteren frontmantel)
4.4 Ketel monteren
OPMERKING: Materiële schade ontstaat
door onkundige montage aan de muur!
Het is noodzakelijk om geschikt materiaal te gebruiken
voor de bevestiging
In dit hoofdstuk wordt de ketelmontage aan de wand beschreven
• Teken de positie van de boorgaten voor de montageset af, rekening
houdend met minimale afstanden (afbeelding 3)
• Boor gaten volgens de afmetingen aangegeven in (afbeelding 2)
• Plaats in de geboorde gaten een plastic plug die is meegeleverd in
de verpakking van het apparaat (of een geschikte plug voor een
ongebruikelijk soort muur)
• Schroef vervolgens de bouten zo in de geleverde pluggen (of
andere) zodat ze min 5 mm - max 10 mm uit de muur blijven
• Hang het apparaat voorzichtig aan de muur
• Zorg ervoor dat de ketel verticaal wordt geplaatst
• Ketel aan de muur bevestigen d.m.v. montageset
4.5 Uitvoering hydraulische aanbouwdelen
OPMERKING: Materiële schade veroorzaakt door
waterdoorlatende verbindingen!
Installeer de waterleidingen zonder te bevestigen
op de ketel aansluitingen
Verwarmingsleidingen worden als volgt aangesloten:
Retourleiding op INVOER aansluiting aansluiten. Zorg ervoor dat
u een vuilvanger op de verwarmingsretourleiding installeert.
Een mechanisch defect aan de pomp, dat binnen de garantie
periode optreedt, wordt niet gegarandeerd, tenzij er een
vuilvanger is geïnstalleerd.
Sluit de beginleiding aan op de UITVOER aansluiting
4.6 Systemen waarop de eCompact Plus
ketel kan worden aangesloten
• Alle systemen voor het verwarmen van de ruimte ontworpen voor
80/60 temperatuur-regime (of lager)
• Gesloten verwarmingssystemen
• Systemen met ketel op vaste brandstof
WAARSCHUWING! Wanneer u de ketel op een
dergelijk systeem aansluit, moet u er verplicht op
letten dat beide pompen in het systeem het water
in dezelfde richting stuwen om stroomstoringen te
voorkomen. Verhoogde hydraulische spanningen
zijn mogelijk, inclusief scheuren in sommige
componenten.
• Het kan worden gebruikt als verwarmingstoestel voor water in
accumulatie (warmwater) boilers via een wisselaar.
• Het kan ook worden gebruikt in bepaalde technologische
processen, op voorwaarde dat er geen watertemperatuur hoger
dan 60°C nodig is.
• Het mag niet worden gebruikt voor directe verwarming van
huishoudelijk warm water water.
