5. Elektrische aansluiting
GEVAAR: Levensgevaar door elektrische schok!
Elektriciteitswerkzaamheden mogen alleen
worden uitgevoerd door geschikt persoon
Schakel vóór het openen de spanning uit
apparaat en beveilig het tegen onbedoeld
inschakelen
Houd u aan de montage voorschriften
5.1 Posities van wartels voor de invoer van
de stroomkabel
Dit apparaat is uitgerust met drie (3) sets invoer wartels voor de
voedingskabels
I onderzijde set kabel invoeren
II achterste set kabel invoeren
III topset kabel invoeren

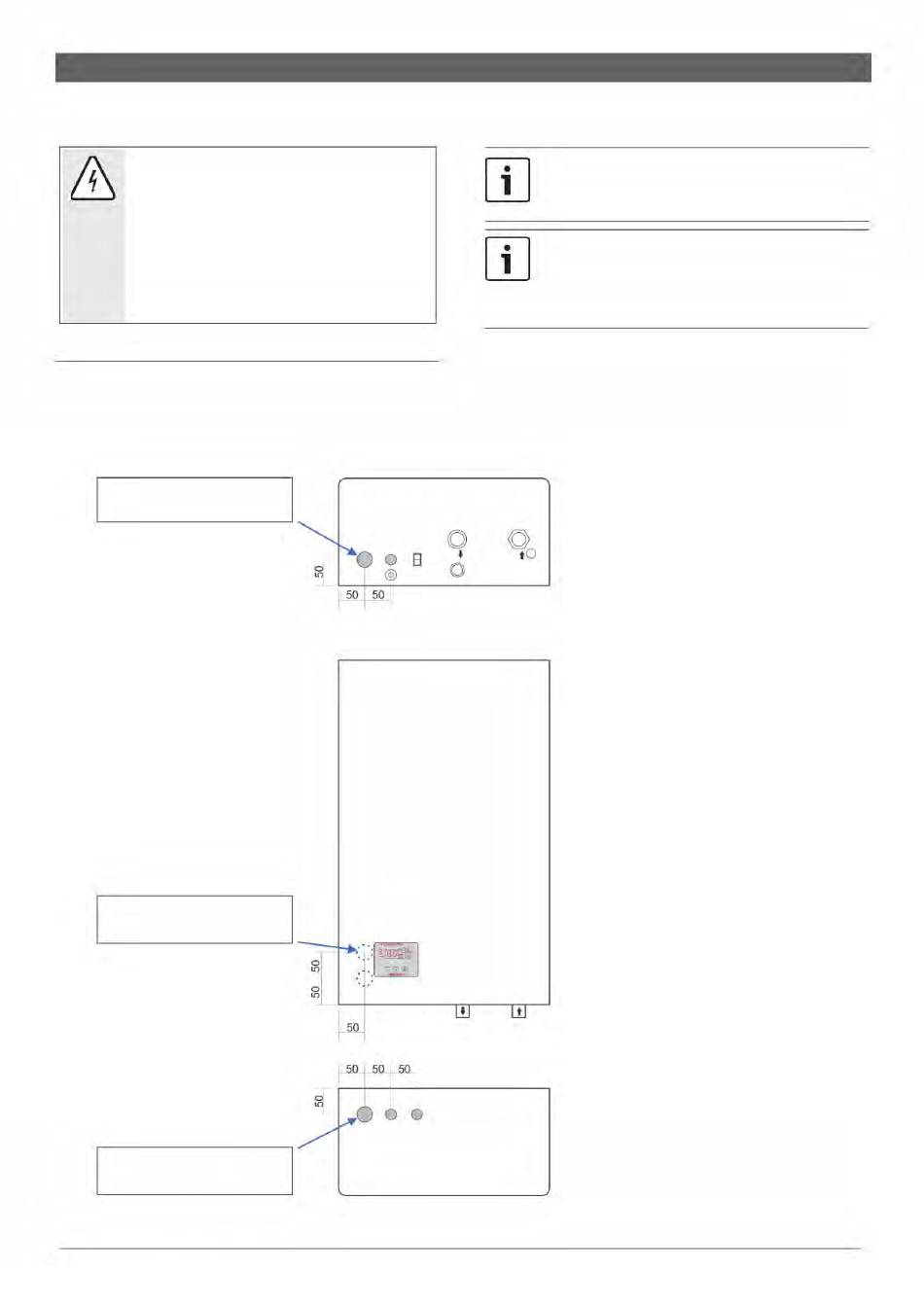

Afbeelding 6: Illustratie van de positie van kabel invoeren op de ketel
Let bij het aansluiten van de ketel op een elektrische
installatie op het aansluitschema en aansluitplannen.
Respecteer verplichte diameters van kabels en schakel
stroom buiten de ketel uit
Dit apparaat is vervaardigd voor aansluiting op een
driefase voeding (3N ~ 400/230V 50Hz)
Alleen apparaten met een nominaal vermogen van 6kW
en 9kW kunnen worden aangesloten op eenfase
voeding (1N ~230 V 50Hz)
I set kabel invoeren (hoofdset) bevindt zich aan de
onderkant van het toestel. Ze bevinden zich in de
bodemplaat van het apparaat, in de linker achterhoek
(afbeelding 6). Bedoeld voor het aansluiten van
apparaten wanneer de voedingskabel uit de
onderkant van de ketel komt.
II set kabel invoeren is op de achterkant van het
apparaat geplaatst en wordt gebruikt wanneer
kabels aan de muur worden voorbereid voor de ketel.
Ze zijn bedoeld voor een stroomkabel vanaf de
muur, die rechtstreeks in de ketel komt. Wanneer het
voorpaneel wordt verwijderd, zijn linksonder twee
openingen met een afmeting van 28 mm zichtbaar,
die boven elkaar zijn geplaatst. Deze manier van
verbinden garandeert alleen een esthetische functie
omdat kabels niet zichtbaar zijn (afbeelding 6).
III set kabelinvoeren is op de bovenkant van de
ketel in de linker achterhoek geplaatst (afbeelding
6). Deze zijn bedoeld voor het aansluiten van
apparaten wanneer de voedingskabel uit de
bovenkant van het apparaat komt.
