5.1.2 Typesleutel (pomp)
Voorbeeld
NKF 65 -200 /219 AH -F -B -BAQE -G
Serie
NK pomp voor
brandbestrijding
Nominale diameter van de
persopening van de pomp
65 mm
Nominale waaierdiameter
200 mm
Werkelijke waaierdiameter
219 mm
Pompuitvoering
AH: NKF pomp met vrij aseinde
A2: NKF pompset
Leidingaansluiting
DIN flens
Materialen
Bronzen waaier
Asafdichting
Keurmerk/norm
D: CNBOP
E: LPCB
F: VdS
G: EN/DBI
Codes voor asafdichting
Pos.
Code
Beschrijving
1
B
Mechanische asafdichting van rubber
Pos.
Code
Materiaal
A
Metaal-geïmpregneerd koolstof
2 en 3
Q
Siliciumcarbide
Pos.
Code
Materiaal
4
E
EPDM
5.2 Pompset
5.2.1 Typeplaatje (pompset)
Het typeplaatje toont alle belangrijke gegevens van de pompset.
Dit is gehecht aan de fundatieplaat.
FIRE FIGHTING SYSTEM
1
Description:
Product number:
2
Main supply:
4
Impeller diameter:
mm
5
3
Q:
m /h
H:
6
P
:
kW
n:
2
8
W:
Made in Germany - P1
Week(yy.ww):
11
13
Grundfos Pumpenfabrik GmbH Willy - Pelz - StraBe 1.5 23812 Wahlstedt GERMANY

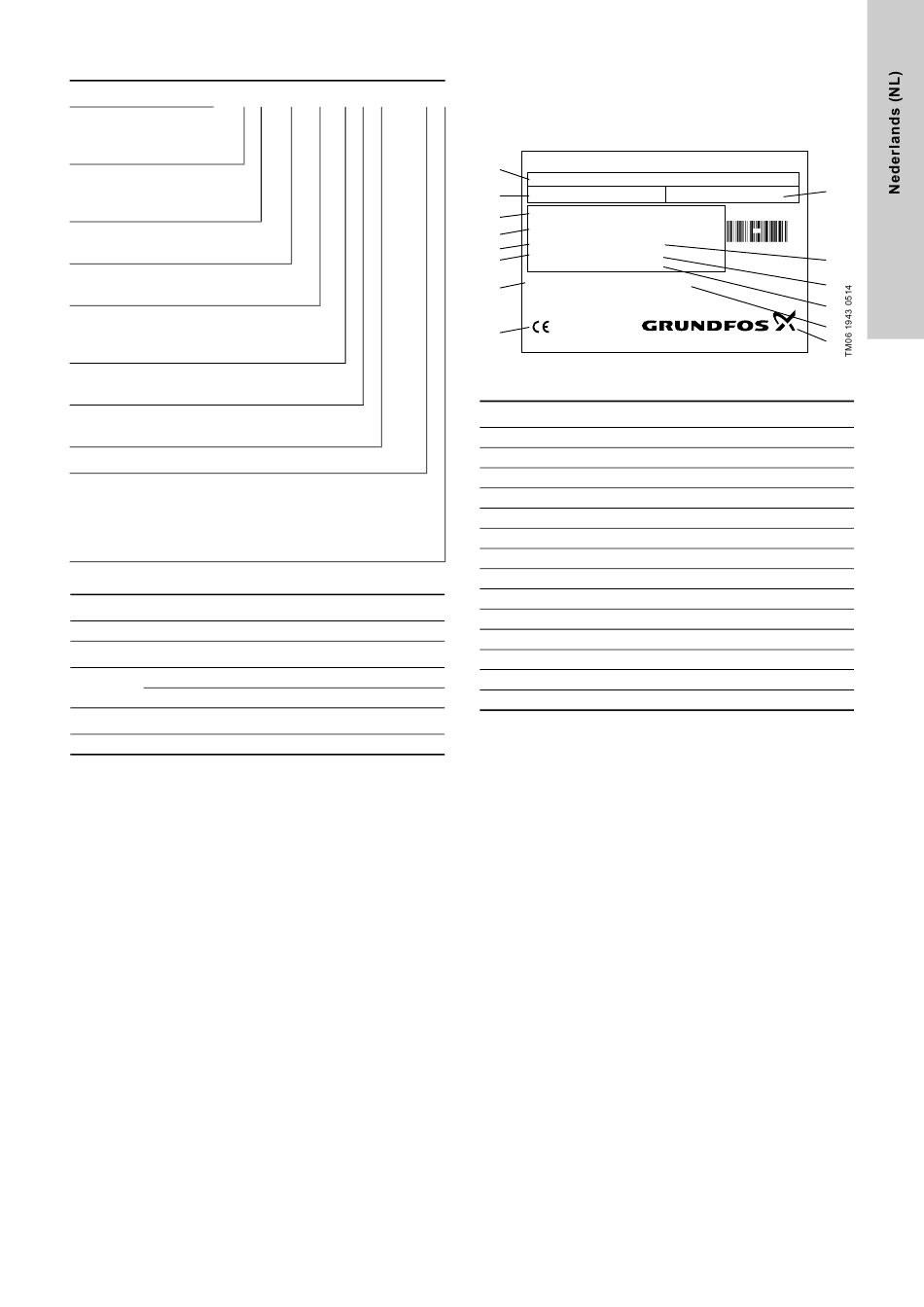

Afb. 5 Typeplaatje van een EN pompset
Pos.
Beschrijving
1
Typeaanduiding
2
Productnummer
3
Serienummer
4
Motortype
5
Waaierdiameter [mm]
6
Nominaal debiet Q [m
7
Opvoerhoogte H [m]
8
Nominaal motorvermogen P2 [kW]
9
Nominaal toerental n [min
10
Gewicht [kg]
11
Land van herkomst
12
Productiedatum (jaar en week)
13
CE keurmerk
14
Fabrikant
3
Serial number:
Barcode:
PN
m
min
-1
7
kg
9
10
12
14
3
/uur]
-1
]
9
